| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 합판 케이스 또는 철 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | 스터드 핀 튜브 | 재료: | ASTM A335 P22 |
|---|---|---|---|
| 애플리케이션: | 낭비 열 복원 | 패키지: | 합판 케이스 또는 철 프레임 나무 케이스 |
| 강조하다: | ASTM A335 P22 스터드 튜브,폐열 회수 핀 튜브,열 회수를 위한 스터드 튜브 |
||

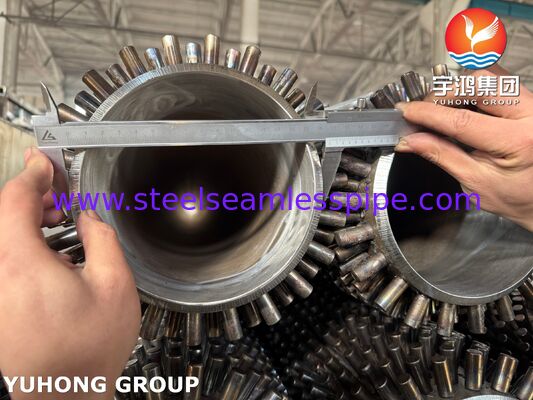

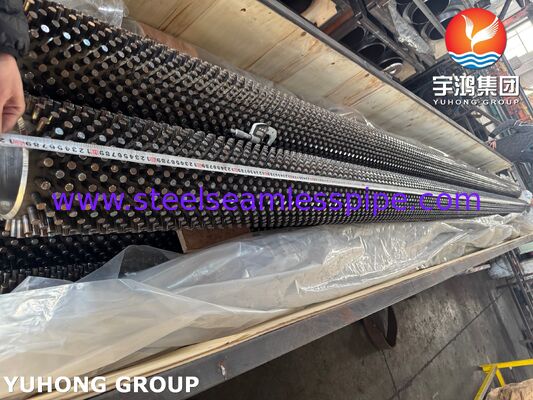

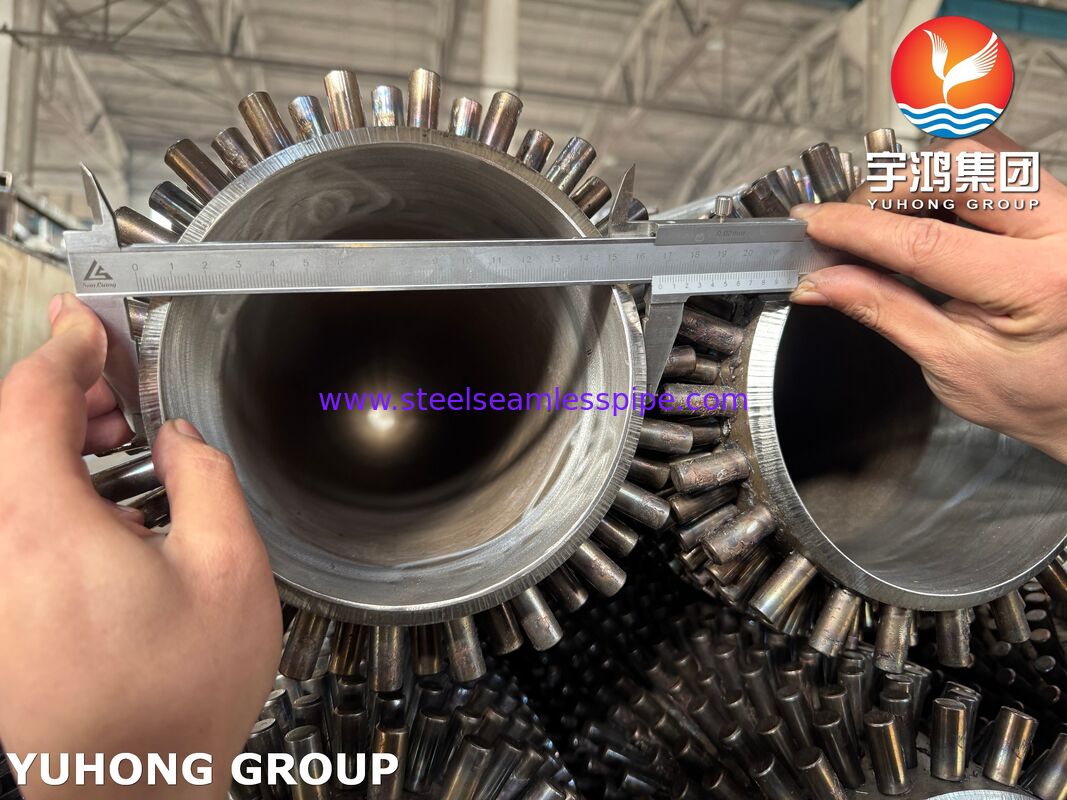

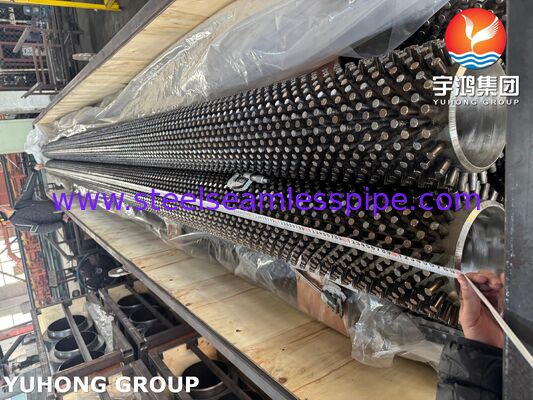

폐열 회수용 ASTM A335 P22 스터드 튜브는 뜨거운 배가스, 배기 가스 및 기타 고온 공정 스트림에서 열 에너지를 회수하기 위해 설계된 고온 열 전달 튜브입니다.
이 튜브는 베이스 튜브로 ASTM A335 P22 심리스 합금강을 사용합니다. P22는 약 2.25%의 크롬과 1%의 몰리브덴을 함유한 크롬-몰리브덴 합금강으로, 고온 강도, 산화 저항성 및 열 안정성의 조합을 제공합니다. 외부 표면에는 개별적으로 용접된 스터드가 장착되어 가스 측 열 전달 면적을 증가시킵니다.
기존의 연속 핀 튜브와 달리 스터드 튜브는 튜브 주위에 배열된 개별 원통형 또는 특수 모양의 스터드를 사용합니다. 이 구성은 개방된 가스 흐름 통로를 유지하면서 추가적인 열 전달 표면을 제공하여 오염, 먼지, 침식 및 고온 폐가스 응용 분야에 따라 스터드 튜브를 제조합니다.
당사의 ASTM A335 P22 스터드 튜브는 고객 도면, 열 설계 요구 사항, 해당 코드 및 프로젝트 사양에 따라 제조될 수 있습니다.
스터드 튜브의 정확한 치수는 폐열 회수 장비의 열 계산 및 기계 설계에 의해 결정되어야 합니다.
| 항목 | 일반 범위 / 사양 |
|---|---|
| 베이스 튜브 재질 | ASTM A335 P22 |
| 베이스 튜브 유형 | 심리스 합금강 튜브 |
| 외경 | 약 25.4–114.3 mm |
| 벽 두께 | 약 3.0–12.5 mm |
| 튜브 길이 | 약 3,000–18,000 mm |
| 스터드 재질 | 탄소강, 합금강 또는 지정된 재질 |
| 스터드 높이 | 약 12.7–63.5 mm |
| 스터드 직경 | 약 6–25 mm |
| 스터드 피치 | 약 15–50 mm 또는 설계에 따름 |
| 스터드 패턴 | 인라인 / 지그재그 / 맞춤형 |
| 스터드 부착 | 저항 용접 또는 자격 있는 용접 공정 |
| 열처리 | ASTM A335 및 프로젝트 요구 사항에 따름 |
| 표면 상태 | 제조된 대로, 쇼트 블라스팅, 코팅 또는 지정된 대로 |
| 인증 | EN 10204 3.1 / 프로젝트별 문서 사용 가능 |
위 범위는 고정된 ASTM 치수 요구 사항이 아니라 일반적인 제조 범위입니다. 최종 치수는 일반적으로 고객의 열 설계, 도면, 압력 계산 및 해당 제작 표준에 의해 결정됩니다.
ASTM A335 P22 베이스 튜브는 2¼Cr-1Mo 합금강입니다. 주요 합금 원소는 기존 탄소강 튜브에 비해 향상된 고온 성능을 제공합니다.
| 원소 | 화학 성분, wt.% |
|---|---|
| 탄소 (C) | 0.05–0.15 |
| 망간 (Mn) | 0.30–0.60 |
| 규소 (Si) | ≤ 0.50 |
| 인 (P) | ≤ 0.025 |
| 황 (S) | ≤ 0.025 |
| 크롬 (Cr) | 1.90–2.60 |
| 몰리브덴 (Mo) | 0.87–1.13 |
크롬 (Cr) 산화 저항성과 고온 안정성에 기여합니다.
몰리브덴 (Mo) 고온 강도와 장기간 사용 시 연화 저항성을 향상시킵니다.
Cr-Mo 합금 시스템은 P22를 일반 탄소강 튜브가 장기간 성능이 불충분할 수 있는 온도에서 작동하는 열 회수 장비에 적합하게 만듭니다.
ASTM A335 P22의 일반적인 최소 기계적 요구 사항은 다음과 같습니다:
| 속성 | 요구 사항 |
|---|---|
| 인장 강도 | ≥ 415 MPa |
| 항복 강도 | ≥ 205 MPa |
| 신장률 | ≥ 30%* |
| 열처리 | 정규화 및 템퍼링, 지정된 대로 |
| 경도 | 해당 ASTM A335 요구 사항에 따름 |
신장률 요구 사항은 튜브 치수 및 해당 사양 조항에 따라 달라질 수 있습니다. 최종 검사는 주문된 ASTM/ASME 사양에 따라 수행됩니다.
P22의 기계적 특성은 베이스 튜브가 폐열 회수 장비에서 발생하는 내부 압력, 고온, 열 사이클링 및 기계적 하중의 조합을 견딜 수 있도록 합니다.
스터드 구성은 연속 핀 벽을 생성하지 않고 외부 열 전달 표면을 증가시키도록 설계되었습니다.
개별 스터드는 튜브 둘레와 튜브 길이를 따라 분포됩니다. 뜨거운 가스가 스터드 표면을 가로질러 통과할 때 추가 표면은 가스 측 열 전달을 촉진합니다.
설계는 다음을 조정하여 최적화할 수 있습니다:
먼지 또는 오염 가스 흐름의 경우, 열 및 압력 강하 계산 중에 스터드 간의 간격도 고려할 수 있습니다.
당사의 ASTM A335 P22 스터드 튜브는 제어된 제조 시퀀스를 통해 생산될 수 있습니다:
ASTM A335 P22 심리스 튜브는 치수 정확도, 표면 상태, 재질 식별 및 추적 가능성에 대해 검사됩니다.
튜브 표면은 청소되고 스터드 부착에 적합한 조건을 제공하도록 준비됩니다.
스터드는 지정된 직경, 높이, 형상 및 재질 요구 사항에 따라 제조됩니다.
스터드는 튜브 재질, 스터드 재질, 설계 및 프로젝트 사양에 따라 선택된 제어 용접 공정을 사용하여 튜브에 부착됩니다.
재질 사양, 용접 절차, 엔지니어링 설계 또는 고객 사양에서 요구하는 경우, 적절한 용접 후 열처리 또는 응력 완화 절차를 적용할 수 있습니다.
완성된 튜브는 튜브 치수, 스터드 치수, 피치, 정렬, 직선도 및 전반적인 솜씨에 대해 확인됩니다.
검사 기록, 재질 인증서, 치수 보고서 및 해당 NDT 보고서는 합의된 검사 계획에 따라 제공될 수 있습니다.
품질 관리는 압력을 유지하는 베이스 튜브와 스터드 부착 모두 서비스 성능에 영향을 미치기 때문에 스터드 튜브에 특히 중요합니다.
화학 분석은 베이스 튜브가 ASTM A335 P22 화학 성분을 준수하는지 확인하기 위해 수행됩니다.
인장 시험은 인장 강도, 항복 강도 및 신장률을 확인합니다.
경도 시험은 해당 재질 및 열처리 요구 사항 준수 여부를 확인하기 위해 수행될 수 있습니다.
수압 시험은 ASTM A335 및 고객의 검사 요구 사항에 따라 베이스 튜브에 대해 수행될 수 있습니다.
와전류 검사는 튜브의 특정 표면 및 근접 표면 불연속성을 감지하는 데 사용될 수 있습니다.
구매 사양, 품질 계획 또는 해당 코드에서 요구하는 경우 초음파 시험을 제공할 수 있습니다.
육안 검사는 다음을 포함합니다:

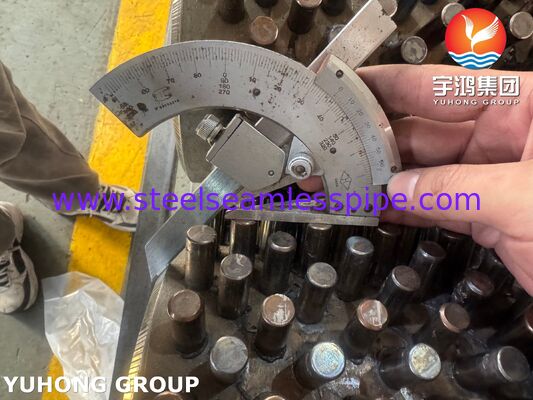

일반적인 치수 점검에는 다음이 포함됩니다:
대표적인 스터드 조인트는 합의된 제조 절차 및 고객 사양에 따라 부착 강도 또는 용접 품질 테스트를 받을 수 있습니다.
열 번호 및 재질 식별은 원자재 P22 튜브부터 제조 및 최종 검사까지 유지될 수 있습니다. EN 10204 3.1 재질 인증서는 지정된 경우 제공될 수 있습니다.
P22는 까다로운 열 회수 서비스에서 기존 탄소강 튜브보다 우수한 고온 기계적 성능을 제공합니다.
스터드는 외부 열 전달 표면을 증가시켜 뜨거운 가스에서 튜브 내부 유체로 더 많은 열 에너지를 전달할 수 있습니다.
개방된 스터드 배열은 개별 열 전달 요소 사이에 가스 흐름 통로를 제공할 수 있으며, 이는 재, 먼지 또는 기타 침전물이 있는 경우 유리할 수 있습니다.
개별 용접 스터드는 진동 및 열 사이클링에 노출되는 산업 장비에 적합한 기계적으로 견고한 열 전달 표면을 제공합니다.
스터드 높이, 직경, 밀도 및 배열은 열 전달 요구 사항, 가스 측 압력 강하, 오염 특성 및 장비 치수를 균형 있게 조정할 수 있습니다.
ASTM A335 P22 스터드 튜브는 폐열 회수 보일러에서 고온 배기 가스로부터 열 에너지를 회수하는 데 사용될 수 있습니다.
산업용 용광로, 공정 장비 및 고온 생산 시스템에서 발생하는 배기 스트림에서 에너지를 회수하는 데 적합합니다.
P22 스터드 튜브는 정유 및 석유화학 시설의 특정 고온 대류 및 폐열 회수 섹션에 고려될 수 있습니다.
스터드 구성은 증가된 열 전달 표면과 까다로운 가스 측 조건에 대한 저항성이 필요한 고온 대류 섹션에 사용될 수 있습니다.
응용 분야에는 열 발전 및 복합 사이클 발전 시설의 특정 보일러 및 열 회수 표면이 포함될 수 있습니다.
P22 스터드 튜브는 특정 열 및 기계 설계에 따라 가스 터빈 배기 시스템과 관련된 특정 고온 열 회수 섹션에 대해 설계될 수 있습니다.
장비 설계가 내구성이 뛰어난 향상된 열 전달 표면을 요구하는 뜨거운 연소 가스로부터의 열 회수에 고려될 수 있습니다.
당사는 고객의 튜브 치수, 스터드 형상, 열 요구 사항, 재질 사양 및 검사 계획에 따라 스터드 튜브를 제조합니다.
당사의 생산 및 검사 접근 방식은 다음을 중심으로 합니다:
폐열 회수 보일러, 연소로, 산업용 용광로, 정유 장치 또는 발전 열 회수 시스템에 필요한 경우, ASTM A335 P22 스터드 튜브는 내구성이 뛰어난 고온 열 전달 솔루션으로 설계될 수 있습니다.
제품: 폐열 회수용 스터드 튜브
베이스 튜브: ASTM A335 P22
재질: 2¼Cr-1Mo 합금강
튜브 유형: 심리스
스터드 유형: 원통형 / 직사각형 / 맞춤형
스터드 배열: 인라인 / 지그재그 / 맞춤형
응용 분야: 폐열 회수
온도 서비스: 엔지니어링 설계에 따른 고온 서비스
테스트: 화학 분석, 인장, 경도, 수압, NDT, 치수 및 육안 검사 (해당되는 경우)
문서화: MTC / EN 10204 3.1 / 검사 보고서는 요청 시 사용 가능
맞춤화: 도면 및 열 설계 요구 사항에 따라 사용 가능
