| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; |
| 모델 번호: | 상처 KL 유형 핀 튜브 |
| 최소 주문 수량: | 10개 |
|---|---|
| 가격: | 협상 가능 |

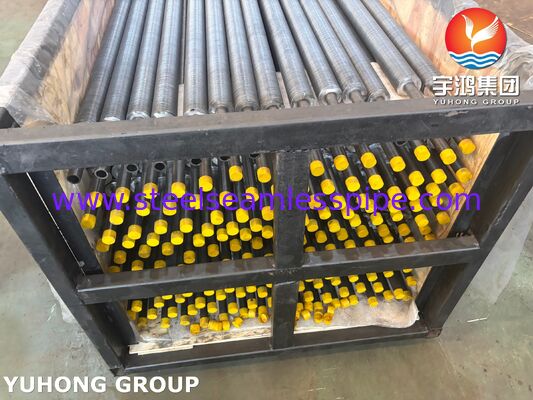

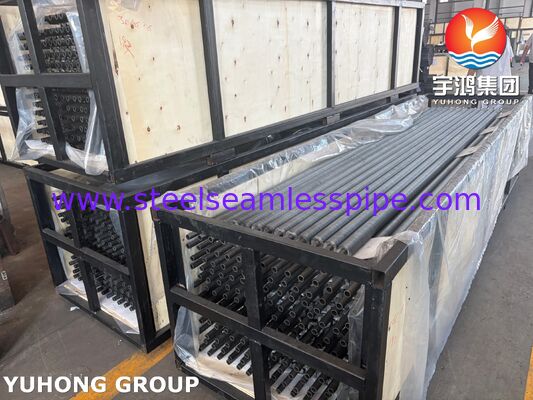

| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 협상 가능 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 달 당 1000 톤 |
| 기본 튜브 재질: | ASTM A179 / ASME SA179 탄소강 | 핀 소재: | 알루미늄(AL1060 / AL1100 / AL1050) |
|---|---|---|---|
| 튜브 외경(OD): | 15.88~63mm | 핀 높이: | 6.35~25.4mm(일반 10~16mm) |
| 핀 두께: | 0.3~0.5mm(일반 0.4mm) | 최대. 작동 온도: | 최대 250~260°C |
| 강조하다: | ASME SA179 KL 알루미늄 핀 튜브,에코노마이저용 알루미늄 핀 튜브,열 회수 핀 튜브 |
||

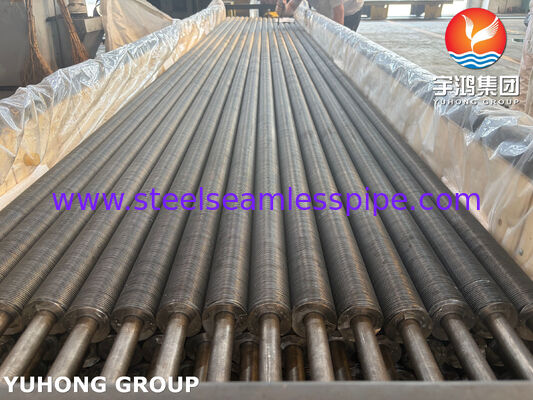

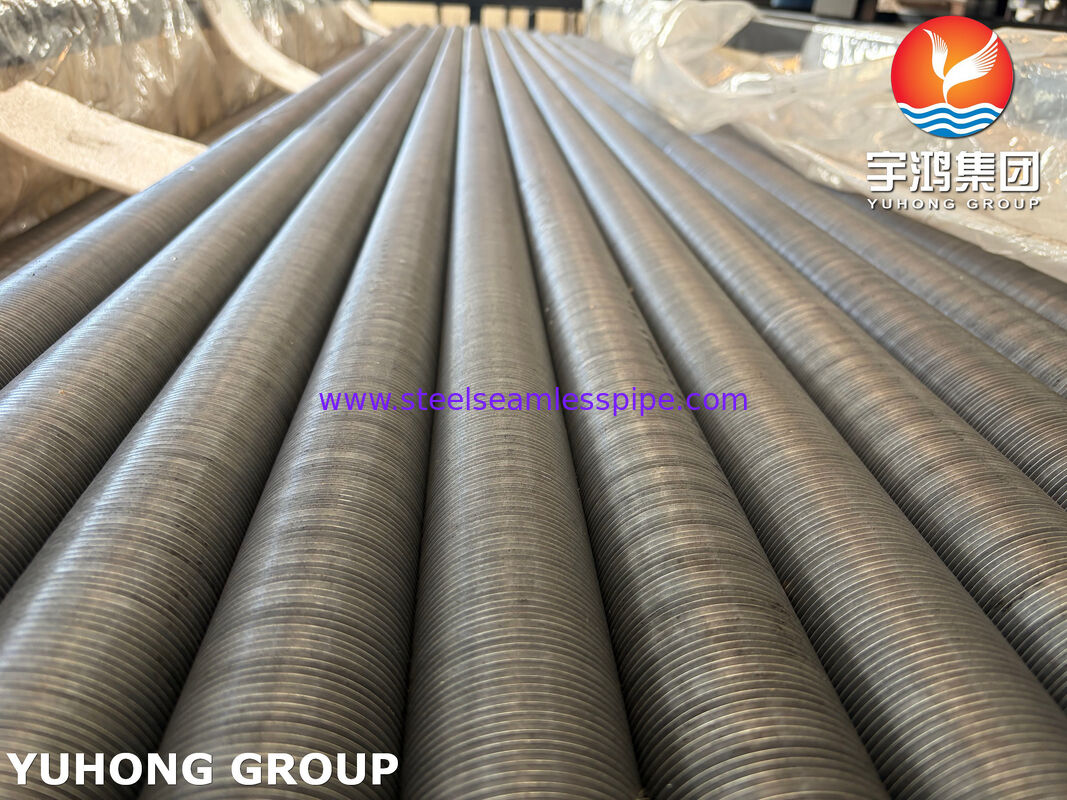

KL 타입 핀 튜브 – ASTM A179 탄소강 베이스 튜브와 알루미늄 핀
KL 타입 핀 튜브(널링 L-풋 텐션 와인딩 핀 튜브라고도 함)는 공랭식 열교환기, 이코노마이저 및 산업용 냉각 시스템을 위해 설계된 고효율 열 전달 부품입니다.
이 제품은 고순도 알루미늄(AL1060 / AL1100) 핀과 결합된 심리스 냉간 인발 ASTM A179 / ASME SA179 탄소강 베이스 튜브를 특징으로 합니다. 독특한 널링 L-풋 텐션 와인딩 공정은 핀 풋과 베이스 튜브 표면 사이에 강력한 기계적 결합을 생성하여 우수한 열 전달 성능, 향상된 진동 저항 및 250–260°C까지 안정적인 작동을 제공합니다.
1. 베이스 튜브 재질: ASTM A179 / ASME SA179 탄소강
ASTM A179 / ASME SA179 표준에 따라 제조된 심리스 냉간 인발 저탄소강 튜브입니다. 외부 표면은 핀 가공 전에 정밀하게 널링 처리되어 기계적 결합을 강화합니다.
2. 핀 재질: 알루미늄 (AL1060 / AL1100)
고순도 알루미늄 스트립은 L자 형태로 성형되어 널링 처리된 베이스 튜브에 장력으로 감깁니다. 감은 후 L-풋은 튜브 표면에 추가로 널링 처리되어 핀을 제자리에 단단히 고정합니다.
3. 삽입 / 제조 공정
이 공정은 표준 L-타입 핀에 비해 금속 간 접촉 면적을 약 30–50% 증가시켜 열 저항을 낮추고 열 순환 하에서 장기적인 성능을 향상시킵니다.
| 원소 | 함량 (%) |
|---|---|
| 탄소 (C) | 0.06 – 0.18 |
| 망간 (Mn) | 0.27 – 0.63 |
| 인 (P) | ≤ 0.035 |
| 황 (S) | ≤ 0.035 |
ASTM A179 베이스 튜브의 기계적 특성
| 속성 | 값 |
|---|---|
| 인장 강도 | ≥ 325 MPa |
| 항복 강도 | ≥ 180 MPa |
| 신장률 | ≥ 35% |
| 경도 | ≤ 72 HRB |
| 원소 | 함량 (%) |
|---|---|
| 알루미늄 (Al) | ≥ 99.6 |
| 규소 (Si) | ≤ 0.25 |
| 철 (Fe) | ≤ 0.35 |
| 구리 (Cu) | ≤ 0.05 |
| 망간 (Mn) | ≤ 0.03 |
| 아연 (Zn) | ≤ 0.05 |
| 기타 (각각) | ≤ 0.03 |
| 기타 (총계) | ≤ 0.10 |
| 매개변수 | 표준 범위 | 일반적인 허용 오차 |
|---|---|---|
| 베이스 튜브 외경 (OD) | 15.88 – 50.8 mm (5/8" – 2") | ±0.1 mm |
| 베이스 튜브 벽 두께 | 1.0 – 3.0 mm (최소 1.65 mm 권장) | ASTM A179에 따름 |
| 핀 높이 | 6.35 – 25.4 mm (일반 10 – 16 mm) | ±0.5 mm |
| 핀 두께 | 0.3 – 0.5 mm (일반 0.4 mm) | ±0.03 mm |
| 핀 피치 / FPI | 2.1 – 6.0 mm / 7 – 11 FPI | ±0.2 mm / 100 mm |
| 튜브 길이 | 최대 18,000 mm | 맞춤 제작 |
| 벗겨진 끝 | 요구 사항에 따라 (일반적으로 각 끝 50 – 150 mm) | — |
KL 타입 ASTM A179 + 알루미늄 핀 튜브는 다음과 같은 분야에서 널리 사용됩니다:
핀 튜브 전문 제조업체 및 수출업체로서 당사는 다음을 제공합니다:
