| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 합판 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 재료: | ASTM A269 TP316 | 애플리케이션: | 열교환기 |
|---|---|---|---|
| 패키지: | 합판 케이스 또는 철 프레임 나무 케이스 | ||
| 강조하다: | ASTM A269 TP316 핀 튜브,고주파 용접된 핀 튜브,열교환기 핀 튜브 |
||

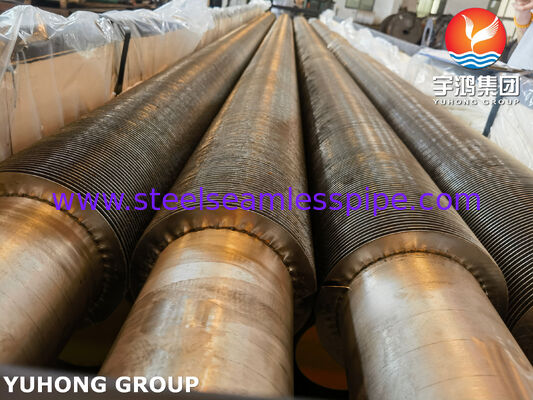

고주파 용접 핀 튜브 (HFW 핀 튜브)제조ASTM A269 TP316 스테인리스강은 내부식성, 신뢰할 수 있는 열 성능 및 내구성 있는 핀-튜브 접합이 필요한 열교환기용으로 설계된 열 전달 부품입니다.
핀은 고주파 전기 저항 용접 공정을 사용하여 튜브 외부 표면에 연속적으로 용접됩니다. 이를 통해 핀과 튜브 사이에 강력한 야금/기계적 연결이 형성되며, 튜브 전체 길이에 걸쳐 일관된 핀 프로파일을 유지합니다.
ASTM A269 TP316은 몰리브덴을 함유한 오스테니트계 스테인리스강으로, 기존 304 스테인리스강에 비해 염화물 함유 환경 및 많은 화학 환경에 대한 내성이 향상되었습니다. 이로 인해 TP316 HFW 핀 튜브는 습하거나 부식성이 있거나 화학적으로 활성인 작동 조건이 포함된 까다로운 열교환기 응용 분야에 적합합니다.
당사의 HFW 핀 튜브는 고객 도면 및 열교환기 요구 사항에 따라 제조될 수 있으며, 지정된 튜브 직경, 벽 두께, 핀 높이, 핀 두께, 핀 피치, 튜브 길이 및 표면 마감 등이 포함됩니다.
| 항목 | 일반 범위 |
|---|---|
| 표준 | ASTM A269 / A269M |
| 튜브 등급 | TP316 |
| UNS | S31600 |
| 튜브 외경 | 일반적으로 12.7–50.8 mm |
| 튜브 벽 두께 | 일반적으로 1.0–3.5 mm |
| 전체 튜브 길이 | 약 12,000 mm까지 |
| 핀 높이 | 일반적으로 5–25 mm |
| 핀 두께 | 일반적으로 0.3–1.2 mm |
| 핀 피치 | 일반적으로 2.0–10.0 mm |
| 핀 유형 | 설계에 따른 솔리드 또는 톱니형 |
| 핀 부착 | 고주파 용접 |
| 표면 상태 | 산세 처리, 풀림 처리, 밝은 풀림 처리 또는 고객 지정 |
| 끝단 마감 | 평면, 경사, 나사산 또는 고객 지정 |
위의 치수는 ASTM A269의 제한이 아닌 일반적으로 제조되는 범위를 나타냅니다. 최종 치수는 열교환기 열 설계, 압력 강하 요구 사항, 제작 요구 사항 및 구매자 도면에 따라 선택해야 합니다.
ASTM A269은 역사적으로 약 6.4mm ID 이상 및 0.51mm 공칭 벽 두께 이상의 일반적인 튜브를 식별하며, 실제 HFW 핀 튜브 치수는 일반적으로 열교환기 설계에 의해 결정됩니다.
일반적인 ASTM A269 TP316 화학 요구 사항은 다음과 같습니다. 범위가 지정되지 않은 한 값은 최대값입니다.
| 원소 | TP316 요구 사항, % |
|---|---|
| 탄소 (C) | ≤ 0.080 |
| 망간 (Mn) | ≤ 2.00 |
| 규소 (Si) | ≤ 1.00 |
| 인 (P) | ≤ 0.045 |
| 황 (S) | ≤ 0.030 |
| 크롬 (Cr) | 16.0–18.0 |
| 니켈 (Ni) | 10.0–14.0 |
| 몰리브덴 (Mo) | 2.0–3.0 |
| 질소 (N) | ≤ 0.10 |
| 철 (Fe) | 잔량 |
ASTM 사양은 TP316을 UNS S31600으로 식별하며 탄소, 망간, 인, 황, 규소, 니켈, 크롬 및 몰리브덴에 대한 화학 조성 제어를 포함합니다.
ASTM A269 TP316 튜브의 일반적인 최소 기계적 요구 사항은 다음과 같습니다.
| 속성 | 요구 사항 |
|---|---|
| 인장 강도 | ≥ 515 MPa |
| 항복 강도, 0.2% 오프셋 | ≥ 205 MPa |
| 신율 (2인치 / 50mm) | ≥ 35% |
| 경도 | ASTM A269 요구 사항, 제품 상태에 따라 다름 |
최종 기계적 특성 값은 ASTM A269/A269M의 해당 판 및 합의된 납품 상태에 대해 확인해야 합니다. ASTM A269에는 인장/기계적 시험 규정뿐만 아니라 경도 및 기타 튜브 품질 요구 사항이 포함됩니다.
생산 중 스테인리스강 핀 스트립은 튜브 표면에 연속적으로 배치되며, 고주파 전기 에너지는 접촉 인터페이스에 국부적인 열을 발생시킵니다. 압력을 가하여 연속적인 용접 부착을 생성합니다.
HFW 공정은 다음을 제공합니다:
열교환기 제조업체의 경우, 연속 용접 인터페이스는 특히 중요합니다. 핀 부착 불량은 열 접촉 저항을 증가시키고 핀 튜브 표면의 유효 열 전달 성능을 감소시킬 수 있기 때문입니다.
각 생산 배치는 ASTM A269, 구매자 사양 및 해당 열교환기 제조 표준에 따라 검사될 수 있습니다.
TP316 재질이 지정된 화학 조성과 일치하는지 확인하기 위해 열 또는 제품 분석을 수행합니다.
인장 시험은 튜브 재질의 항복 강도, 인장 강도 및 신율을 검증합니다.
해당 재질 및 납품 요구 사항과의 일치 여부를 확인하기 위해 경도를 측정합니다.
튜브 압력 무결성을 검증하기 위해 수압 시험을 수행할 수 있습니다.
ASTM A269은 각 튜브가 해당 사양 요구 사항에 따라 비파괴 전기 시험 또는 수압 시험을 받도록 요구합니다.
튜브는 연성 및 변형 저항을 평가하기 위해 평탄 시험을 받을 수 있습니다.
튜브 연성 및 변형 중 균열 저항을 평가하기 위해 플레어링 시험을 적용할 수 있습니다.
용접 튜브의 경우, 역평탄 시험을 사용하여 용접 이음매의 결함을 평가할 수 있습니다.

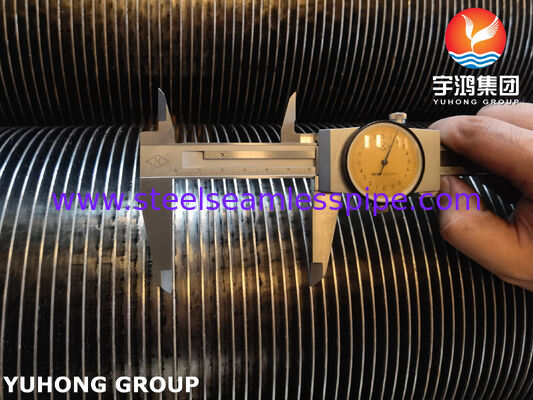

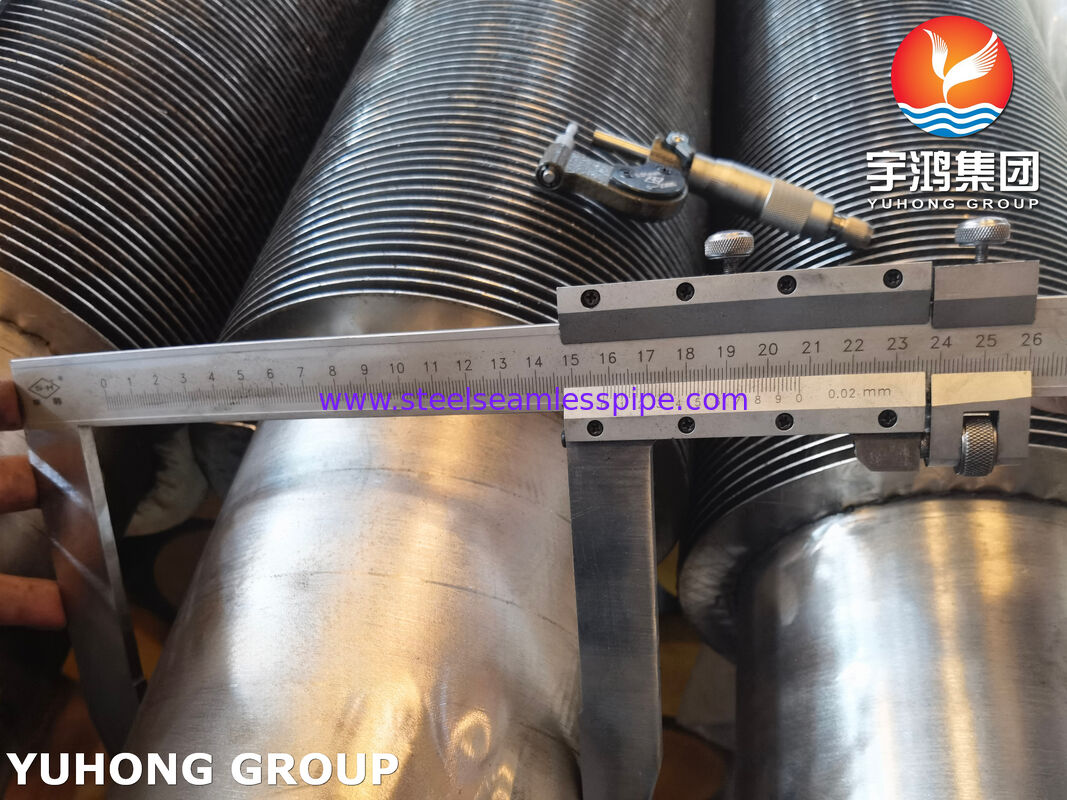

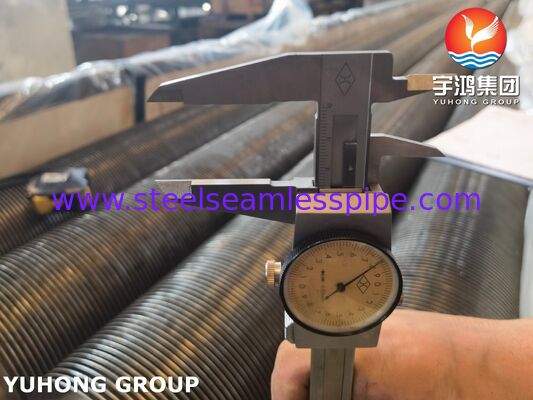

다음 치수를 확인할 수 있습니다:
용접된 핀-튜브 인터페이스는 육안 및 치수 검사를 받습니다. 구매자 사양에 의해 요구되는 경우 염료 침투 또는 기타 NDT 방법을 포함한 추가 검사 방법이 제공될 수 있습니다.
ASTM A269 TP316 HFW 핀 튜브는 응용 분야에 따라 다양한 표면 상태로 공급될 수 있습니다:
부식성 열교환기 서비스의 경우, 적절한 세척 및 부동태화는 제작 후 스테인리스강 표면 상태를 유지하는 데 도움이 될 수 있습니다.
ASTM A269 TP316 HFW 핀 튜브는 열 전달 면적 증가 및 내부식성 향상이 필요한 열교환기에 적합합니다.
일반적인 응용 분야는 다음과 같습니다:
TP316은 특히 열 전달 환경에 염화물 또는 기타 부식성 오염 물질이 포함될 수 있는 경우 유용합니다. 그러나 실제 재질 선택은 항상 특정 유체 화학, 온도, 농도 및 작동 조건을 고려해야 합니다.
향상된 열 전달 용량:
외부 핀은 동일한 공칭 직경의 평면 튜브에 비해 열 전달 표면을 상당히 증가시킵니다.
내부식성:
TP316 스테인리스강 구조는 많은 까다로운 산업 환경에 적합합니다.
신뢰할 수 있는 핀 부착:
고주파 용접은 안정적인 열 전달 성능을 위해 설계된 연속적인 핀-튜브 연결을 생성합니다.
유연한 설계:
핀 높이, 피치, 두께, 튜브 치수 및 길이는 열 및 기계적 요구 사항을 충족하도록 조정할 수 있습니다.
컴팩트한 장비 설계:
증가된 외부 표면적은 열교환기 설계자가 비교적 컴팩트한 번들 내에서 필요한 열 용량을 달성하는 데 도움이 될 수 있습니다.
당사의 ASTM A269 TP316 HFW 핀 튜브는 다음과 같은 완전한 품질 문서를 포함하여 공급될 수 있습니다:
HFW 핀 튜브 견적 요청 시 고객은 다음을 지정하는 것이 좋습니다:
당사는 고객 도면 및 프로젝트별 열 전달 요구 사항에 따라 ASTM A269 TP316 고주파 용접 핀 튜브를 제조할 수 있습니다.
