| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | 내장된 핀 관 | 재료: | ASME SA179 |
|---|---|---|---|
| 애플리케이션: | 공냉식 콘덴서 | 패키지: | 철제 프레임 나무 케이스 |
| 강조하다: | 콘덴서용 펌프,SA179 핑닝 튜브,공기 냉각 콘덴서 핀 튜브 |
||

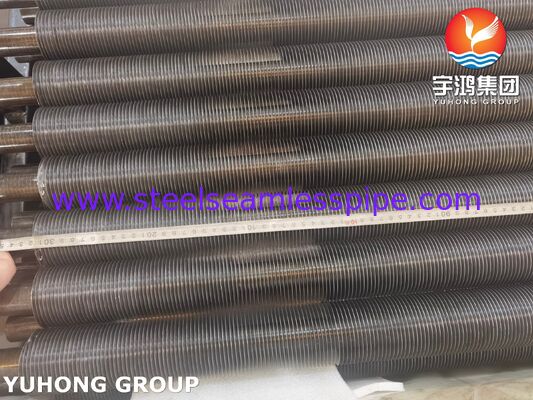

공냉식 콘덴서(ACC)용 내장형 핀 튜브공냉식 응축기 시스템의 공기측 열 전달 성능을 향상시키도록 설계된 열 전달 튜브입니다. 다음으로 제조됨이음매없는 ASME SA179 저탄소 강철 베이스 튜브내장형 나선형 핀 구조를 갖춘 이 튜브는 튜브 벽과 핀 사이에 안정적인 열 경로를 유지하면서 넓은 외부 열 전달 표면을 제공합니다.
ASME SA179는 ASTM A179에 대응하는 ASME 코드이며 열 교환기, 응축기 및 유사한 열 전달 장비용으로 제작된 이음매 없는 냉간 인발 저탄소 강철 튜브를 다룹니다. 사양에는 튜브 외경이 포함됩니다.1/8~3인치(3.2~76.2mm).
ACC 애플리케이션의 경우 핀은 튜브 표면에 정밀하게 형성된 나선형 홈에 기계적으로 내장됩니다. 홈은 기본 튜브에 생성되고, 핀 스트립은 홈에 삽입되며, 이어서 튜브는 핀을 고정하기 위해 굴러갑니다. 이 구조는 안정적인 핀-튜브 연결을 생성하고 베어 튜브보다 훨씬 더 큰 외부 표면적을 제공합니다.
SA179 임베디드 핀 튜브는 프로젝트별 요구 사항에 따라 제조할 수 있습니다.튜브 직경, 벽 두께, 핀 재질, 핀 높이, 핀 피치, 핀 두께, 튜브 길이, 핀 밀도 및 표면 처리.
공냉식 응축기는 다량의 냉각수를 필요로 하지 않고 증기 또는 공정 증기의 열을 대기로 방출합니다. 공기는 물보다 열전달 계수가 상당히 낮기 때문에 공기측 표면적이 특히 중요합니다.
내장된 핀 튜브는 열 교환에 사용할 수 있는 외부 표면적을 늘려 이러한 제한을 해결합니다.
주요 이점은 다음과 같습니다.
ACC 설계자의 경우 풍속, 압력 강하, 주변 온도, 열부하, 번들 구성 및 허용되는 팬 전력에 따라 핀 형상을 최적화할 수 있습니다.
일반적인 임베디드 핀 튜브는 다음으로 구성됩니다.
1. 베이스 튜브
심리스, 냉간 압연ASME SA179 저탄소 강철 튜브.
2. 헬리컬 그루브
연속적인 홈은 튜브의 외부 표면 주위에 기계적으로 형성됩니다.
3. 핀 스트립
일반적으로 알루미늄 또는 기타 응용 분야에서 선택한 재료인 금속 핀 스트립이 홈에 삽입됩니다.
4. 기계적 임베딩
핀을 삽입한 후 튜브를 굴려서 핀을 튜브 벽에 단단히 고정시킵니다.
5. 완성된 핀 튜브
결과 어셈블리는 튜브와 핀 사이에 연속적인 금속 열 전달 경로를 유지하면서 확장된 외부 열 전달 표면을 제공합니다.
내장형 핀 구성은 지속적인 공기 흐름, 진동, 열 순환 및 반복적인 작동 조건에서 핀이 기계적으로 안정적으로 유지되어야 하는 경우에 특히 유용합니다.
| 목 | 일반적인 사양 |
|---|---|
| 제품 | 임베디드 핀 튜브 |
| 애플리케이션 | 공냉식 콘덴서(ACC) |
| 기본 튜브 재질 | ASME SA179 / ASTM A179 |
| 기본 튜브 유형 | 이음매 없는 냉간 압연 |
| 기본 튜브 OD | 대략. 12.7~76.2mm; 요청 시 다른 크기 |
| 튜브 벽 두께 | 대략. 1.5~5.0mm; 프로젝트에 따라 다름 |
| 튜브 길이 | 일반 3,000~18,000mm; 요청 시 더 긴 길이 제공 |
| 핀 유형 | 내장형/기계적으로 홈이 파인 나선형 핀 |
| 핀 소재 | 알루미늄 합금 또는 기타 지정된 재료 |
| 핀 높이 | 대략. 6~25mm |
| 핀 두께 | 대략. 0.2~0.8mm |
| 핀 피치 | 대략. 1.5~8.0mm |
| 핀 밀도 | 설계에 따라 약 125~670개 핀/m |
| 튜브 엔드 | 일반, 베벨 또는 프로젝트 지정 |
| 표면 마감 | 밀 마감, 세척, 코팅 또는 지정 마감 |
| 점검 | 해당되는 경우 치수, 시각적, 재료, 기계 및 압력/NDT 테스트 |
| 기준 | ASME SA179/SA179M; ASTM A179/A179M 기본 튜브 요구 사항 |
메모:위의 핀 치수는 SA179의 필수 값이 아닌 일반적인 엔지니어링 범위를 나타냅니다. 최종 튜브와 핀 형상은 ACC 열 및 기계 설계를 통해 설정되어야 합니다.
ASTM A179 자체는 완전한 내장형 핀 형상이 아닌 기본 튜브를 지정합니다. 따라서 핀 높이, 피치, 두께, 매립 깊이 및 핀 재질은 일반적으로 구매자의 엔지니어링 사양 또는 핀 튜브 제조업체의 설계에 따라 설정됩니다. ASTM은 A179를 열 교환기 및 응축기용 이음매 없는 냉간 인발 저탄소 강철 튜브 사양으로 식별합니다.
ASME SA179는 이음매 없는 냉간 인발 저탄소강 열교환기 및 응축기 튜브용으로 제작되었습니다. 튜브는 다음 회사에서 제조됩니다.이음매 없는 공정에 이어 냉간 드로잉이 이어집니다., 최종 냉간 인발 작업 후 열처리.
저탄소 구성은 튜브 표면에 홈이 파여 있고 핀과 기계적으로 조립될 때 중요한 우수한 연성 및 성형 특성을 제공합니다.
| 요소 | 요구량, 중량% |
|---|---|
| 탄소(C) | 0.06~0.18 |
| 망간(Mn) | 0.27–0.63 |
| 인(P), 최대 | 0.035 |
| 황(S), 최대 | 0.035 |
이러한 제한은 A179/A179M 재료 요구 사항에 해당합니다. SA179는 코드 애플리케이션에 대한 관련 ASME 지정입니다.
SA179/A179 기본 튜브의 일반적인 최소 기계적 요구 사항은 다음과 같습니다.
| 재산 | 요구 사항 |
|---|---|
| 인장강도 | ≥ 325MPa(47,000psi) |
| 항복 강도 | ≥ 180MPa(26,000psi) |
| 50mm 단위의 신장 | ≥ 35% |
| 경도 | ≤ 72HRB |
상대적으로 높은 연신율 요구 사항은 핀 튜브 제조 중에 냉간 인발 및 후속 기계적 처리를 받는 튜브에 유용합니다.
SA179 임베디드 핀 튜브의 일반적인 제조 순서는 다음과 같습니다.
SA179 심리스 저탄소강관은 해당 자재 사양에 따라 생산, 공급됩니다.
기본 튜브는 필요한 치수와 표면 상태를 얻기 위해 냉간 인발됩니다. A179는 최종 냉간 인발 과정 이후에 열처리가 필요합니다.
기본 튜브는 치수 정확도, 표면 상태, 재료 식별 및 적용 가능한 기계적 요구 사항을 검사합니다.
제어된 나선형 홈이 튜브 외경에 형성됩니다.
핀 스트립은 나선형 홈 내부에 정확하게 위치합니다.
기계적으로 롤링하면 핀 루트 주위에 튜브 재료가 힘을 가해 핀이 홈 내에 고정됩니다.

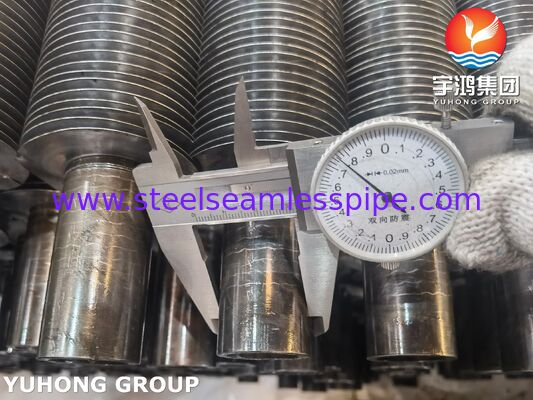

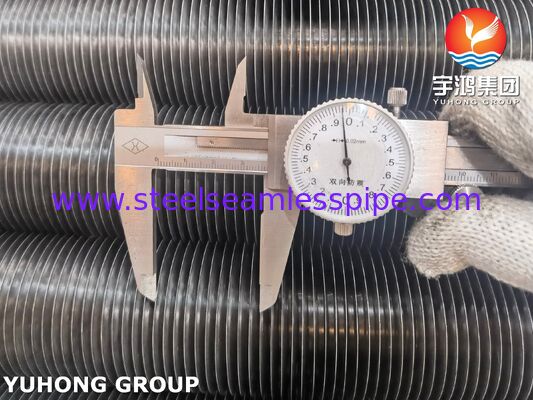

핀 높이, 피치, 두께, 매립 상태 및 전체 직경은 승인된 도면을 기준으로 확인됩니다.
완성된 튜브는 치수 정확도, 핀 부착, 표면 상태, 직진도 및 기타 프로젝트별 요구 사항을 검사합니다.
품질 관리에는 두 가지가 모두 포함될 수 있습니다.재료 사양에 따라 요구되는 기본 튜브 테스트완성된 핀 튜브에 대한 추가 검사.
열 분석과 구매 주문서에서 요구하는 경우 제품 분석을 수행하여 지정된 SA179 화학 물질을 준수하는지 확인합니다.
A179는 구매 주문서에서 요청할 때 튜브 수량 또는 열 식별에 따른 샘플링 조항을 포함하여 제품 분석을 제공합니다.
인장 테스트를 통해 다음 사항이 확인됩니다.
결과는 지정된 SA179 기계적 요구 사항과 비교됩니다.
로크웰 경도 테스트를 수행하여 기본 튜브가 지정된 경도 범위 내에 있는지 확인할 수 있습니다.
평탄화 테스트는 튜브의 연성 및 허용할 수 없는 균열 없이 변형을 견딜 수 있는 능력을 평가합니다. A179에는 지정된 기계적 테스트 중 평탄화 테스트가 포함됩니다.
플레어링 테스트는 제어된 팽창 중 튜브 연성 및 균열에 대한 저항성을 평가합니다.
플레어링 테스트의 대안으로 지정된 경우 해당 요구 사항에 따라 플랜지 테스트를 수행할 수 있습니다.
수압 테스트는 압력 무결성을 확인하고 튜브 벽을 통한 누출을 식별하는 데 사용됩니다.
구입사양에 따라 비파괴검사 등을 실시합니다.와전류 테스트또는 기타 적용 가능한 NDT가 통합될 수 있습니다.
ASTM A179 및 경도, 편평화, 플레어링, 플랜지 및 정수압 테스트와 같은 관련 일반 요구 사항 참조 테스트; A450/A450에는 비파괴 검사 조항도 포함되어 있습니다.
완성된 내장형 핀 튜브는 다음 사항을 검사할 수 있습니다.
완제품은 다음 사항에 대해 육안으로 검사됩니다.
A179 사양에서는 완성된 기본 튜브에 스케일이 없어야 하지만 약간의 산화는 스케일로 간주되지 않습니다.
핀은 냉각 공기가 이용할 수 있는 외부 열 전달 표면을 크게 증가시킵니다.
내장된 구조는 핀을 튜브에 기계적으로 고정하여 열 주기 및 진동 중에 접촉을 유지하는 데 도움이 됩니다.

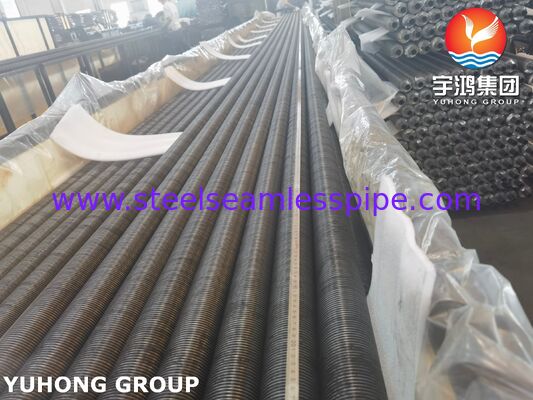

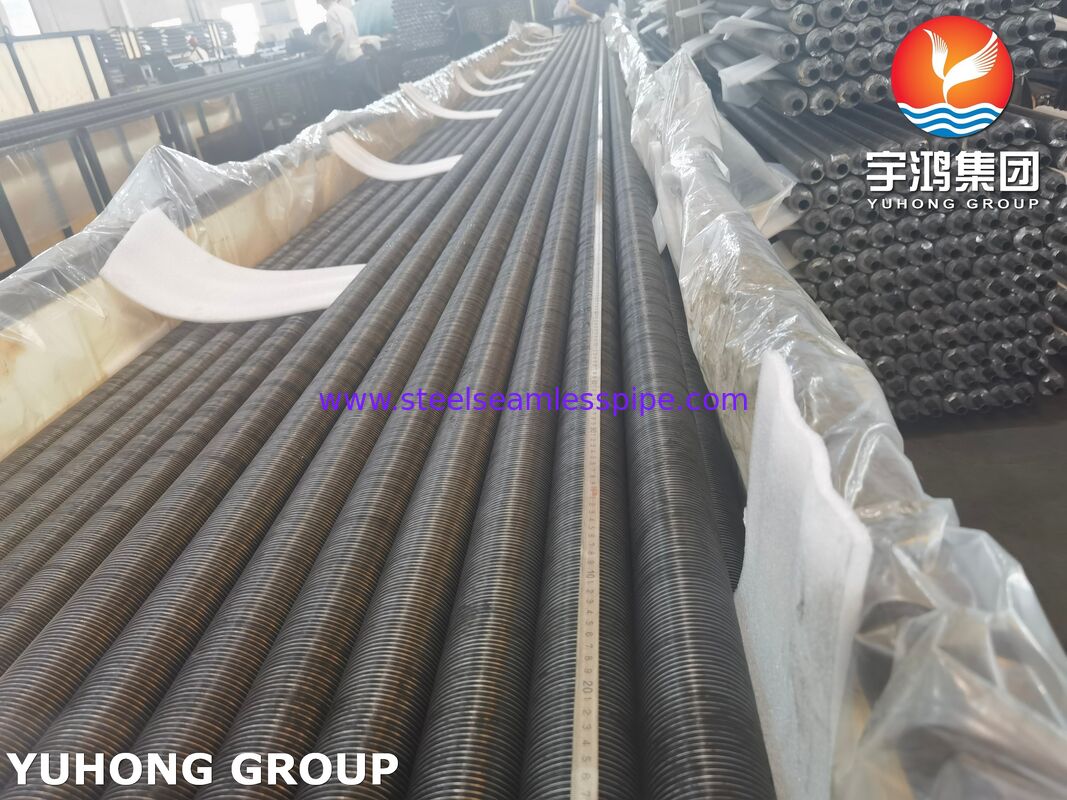

구성은 긴 튜브 길이로 제조할 수 있으며 대형 응축기 어셈블리에 맞게 맞춤화할 수 있습니다.
매끄러운 SA179 베이스 튜브는 응축기 서비스에 적합한 부드러운 내부 통로를 제공합니다.
핀 높이, 피치 및 재질은 열 설계 및 허용되는 공기측 압력 강하에 따라 조정될 수 있습니다.
SA179는 콘덴서 및 열교환기 튜브 응용 분야에 실용적인 저탄소강 옵션을 제공합니다.
ASME SA179 내장형 핀 튜브다음을 포함한 다양한 공냉식 열 전달 시스템에 적합합니다.
발전용 ACC 시스템의 경우 핀 튜브는 일반적으로 대형 튜브 묶음으로 설치됩니다. 뜨거운 배기 증기 또는 응축수 측 유체는 튜브 벽을 통해 핀으로 열을 전달하는 반면, 팬은 외부 핀 표면을 가로질러 대기 공기를 강제하거나 유도합니다.
우리는 고객 도면, 열 계산 또는 프로젝트 사양에 따라 내장형 핀 튜브를 제조할 수 있습니다.
일반적인 사용자 정의 가능한 매개변수는 다음과 같습니다.
재료 인증서, 치수 검사 기록, 기계적 테스트 결과 및 적용 가능한 NDT/압력 테스트 기록을 포함하여 구매 주문에 따라 검사 문서가 제공될 수 있습니다.
공냉식 콘덴서(ACC)용 내장형 핀 튜브, ASME SA179, 이음매 없는 냉간 압연 저탄소 강철 튜브와 기계적으로 내장된 나선형 핀을 결합하여 공기 측 열 전달 영역을 늘리고 핀과 튜브의 안정적인 접촉을 제공합니다. 효율적인 열 방출, 치수 일관성 및 내구성 있는 핀 부착이 필요한 공냉식 응축기 및 열교환기 응용 분야용으로 설계되었습니다.
SA179 기본 튜브는 이음매 없는 냉간 압연 저탄소강 열 교환기 및 응축기 튜브에 대한 요구 사항을 준수하는 반면, 완성된 핀 형상은 ACC 시스템의 열, 기계 및 설치 요구 사항을 충족하도록 설계할 수 있습니다.
