| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 합판 케이스 또는 철 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | 골판지 핀 튜브 | 재료: | ASTM A269 TP316L |
|---|---|---|---|
| 애플리케이션: | 콘덴서 | 패키지: | 합판 케이스 또는 철 프레임 나무 케이스 |
| 강조하다: | 콘덴서용 골판지 튜브,ASTM A269 TP316L 핀 튜브,보증 포함 골판지 핀 튜브 |
||

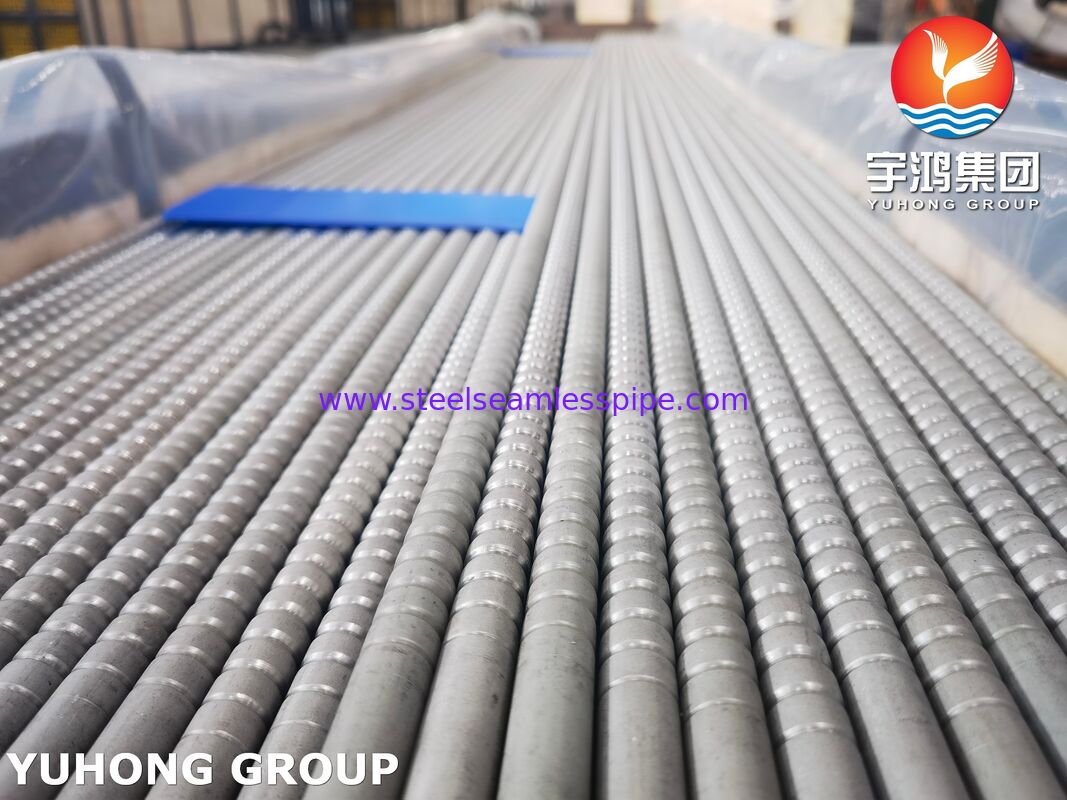

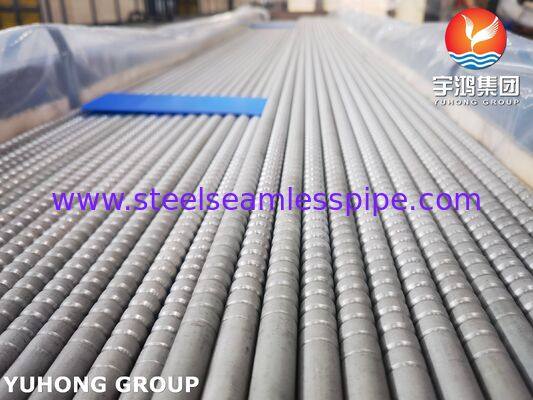

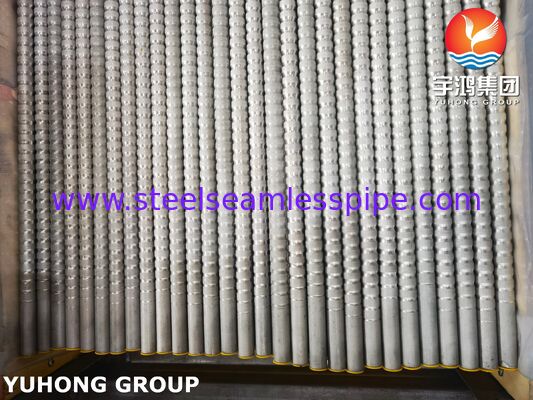

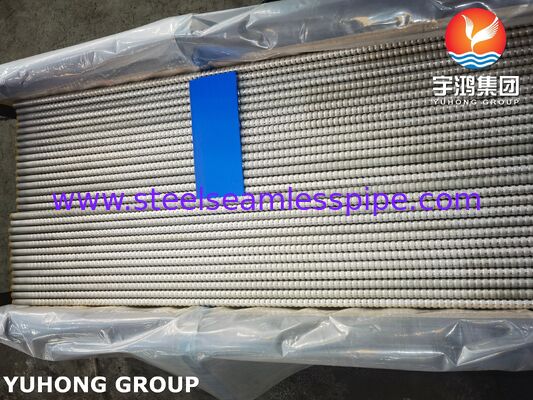

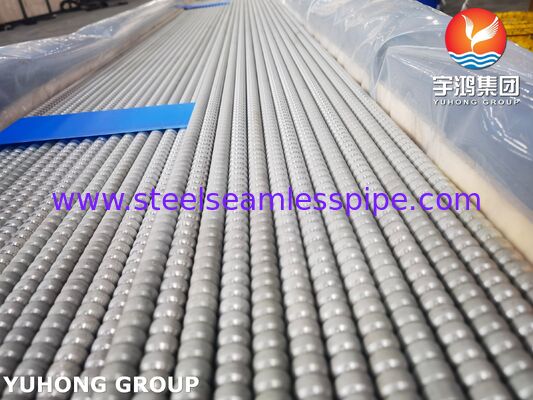

ASTM A269 TP316L 골판형 콘덴서 튜브는 특수 성형된 골판형 튜브 프로파일을 통해 열 성능을 향상시키도록 설계된 스테인리스강 열 전달 튜브입니다. 저탄소 TP316L 오스테나이트계 스테인리스강으로 제조된 이 튜브는 향상된 열 전달 특성과 함께 부식에 대한 강한 저항성을 결합하며, 특히 습기, 염화물, 공정 화학 물질 및 오염된 냉각 매체를 포함하는 응용 분야에 적합합니다.
골판형은 기존의 평활 튜브에 비해 난류 패턴을 생성합니다. 이는 튜브 벽에서의 유체 혼합을 증가시키고, 열 전달 효율을 개선하며, 작동 조건에 맞게 적절히 설계될 경우 더 컴팩트한 열 교환기 또는 콘덴서 설계를 가능하게 합니다.
TP316L은 몰리브덴을 함유하고 저탄소 함량을 가져, 많은 서비스 환경에서 기존 304L 스테인리스강에 비해 국부 부식에 대한 저항성이 향상되었습니다. 따라서 이 등급은 특히 산업용 콘덴서, 화학 공정 콘덴서, 해양 냉각 시스템, 냉동 장비 및 기타 부식에 민감한 열 전달 응용 분야의 조합을 제공합니다.
ASTM A269/A269M은 공칭 벽 두께의 심리스 및 용접 오스테나이트계 스테인리스강 튜브를 포함하며, 재료가 열처리된 상태로 공급되어야 함을 규정합니다. 이 표준에는 기계적 시험 및 비파괴 전기 시험 또는 수압 시험도 포함됩니다.
ASTM A269 TP316L 골판형 튜브는 특히 다음 용도에 적합합니다:
이 튜브는 공정 증기를 간접 열 교환을 통해 액체로 전환해야 하는 콘덴서에 사용될 수 있습니다. 골판형은 유체 난류를 촉진하고 열 전달 개선에 기여할 수 있습니다.
일반적인 응용 분야는 다음과 같습니다:
TP316L은 부식성 공정 환경에 노출되는 열 전달 장비에 자주 선택됩니다. 저탄소 함량과 몰리브덴의 조합은 많은 화학 공정 작업에 적합합니다.
316L은 해양 환경 또는 염화물 함유 물에 노출되는 냉각 장비에 자주 고려됩니다. 그러나 316L은 심각한 염화물 조건에서 국부 부식에 면역이 아니므로 실제 해수 서비스는 신중하게 평가해야 합니다.
골판형 튜브는 향상된 열 전달과 컴팩트한 장비가 바람직한 냉동 및 산업용 냉각 시스템에 사용될 수 있습니다.
내식성 스테인리스강 구조와 세척 가능한 표면은 TP316L을 선택된 위생 열 전달 응용 분야에 적합하게 만들지만, 필요한 표면 마감 및 위생 설계에 따라 달라집니다.
이 튜브는 유체 화학 성분이 316L과 호환되는 선택된 수처리 및 담수화 열 전달 응용 분야에 고려될 수 있습니다.
| 항목 | 일반 사양 |
|---|---|
| 제품 | 콘덴서용 골판형 튜브 |
| 재질 | ASTM A269 TP316L |
| UNS | S31603 |
| 튜브 유형 | 심리스 / 용접 |
| 제조 조건 | 열처리 |
| 튜브 형태 | 골판형 |
| 외경 | 약 6.35–127 mm |
| 벽 두께 | 약 0.5–8.0 mm |
| 표준 길이 | 3,000–12,000 mm |
| 표면 | 어닐링, 산세, 밝은 어닐링 또는 맞춤형 |
| 끝단 조건 | 평단부 / 절단부 / 맞춤형 |
| 검사 | 치수, 외관, 화학, 기계 및 NDT |
| 인증 | EN 10204 3.1 / 3.2 요청 시 제공 가능 |
ASTM 사양은 일반적으로 공칭 벽 두께가 약 0.020인치(0.51mm) 이상인 튜브를 포함하며, 실제 상업적으로 공급되는 크기는 제조 능력 및 구매 요구 사항에 따라 다를 수 있습니다.
일반적인 콘덴서 튜브 치수는 다음과 같습니다:
중요: 이는 의무적인 ASTM A269 치수라기보다는 일반적인 제조 범위입니다. 최종 외경, 벽 두께, 골판형 피치, 골판형 깊이, 길이 및 공차는 고객의 열 교환기 도면 또는 구매 사양에 따라 확인해야 합니다.
골판형 프로파일은 필요한 열 전달 용량 및 압력 강하에 따라 설계됩니다.
일반적인 설계 매개변수는 다음과 같습니다:
골판형은 2차 유동과 더 큰 유체 혼합을 생성하여 평활 튜브에 비해 열 전달 계수를 증가시킬 수 있습니다. 따라서 최종 설계는 열 전달 향상, 압력 강하, 오염 특성, 기계적 강도 및 제조 용이성의 조합을 제공합니다.
콘덴서 프로젝트의 경우, 다음 사항에 따라 골판형 형상을 맞춤 제작할 수 있습니다:
ASTM A269 TP316L의 일반적인 화학적 요구 사항은 다음과 같습니다:
| 원소 | 요구 사항, wt.% |
|---|---|
| 탄소 (C) | ≤ 0.035 |
| 망간 (Mn) | ≤ 2.00 |
| 규소 (Si) | ≤ 1.00 |
| 인 (P) | ≤ 0.045 |
| 황 (S) | ≤ 0.030 |
| 크롬 (Cr) | 16.0–18.0 |
| 니켈 (Ni) | 10.0–15.0 |
| 몰리브덴 (Mo) | 2.0–3.0 |
| 철 (Fe) | 잔량 |
이 한계는 ASTM A269 TP316L 등급 요구 사항과 일치합니다. 많은 인발 공정이 필요한 소형 또는 경량 튜브의 경우, ASTM A269에는 특정 탄소 조항이 포함됩니다.
2–3% 몰리브덴 함량은 TP316L의 중요한 특징으로, 많은 염화물 함유 환경에서 국부 부식에 대한 저항성을 향상시키기 때문입니다.
ASTM A269 TP316L 튜브의 일반적인 최소 기계적 요구 사항은 다음과 같습니다:
| 속성 | 최소 / 최대 요구 사항 |
|---|---|
| 인장 강도 | ≥ 485 MPa |
| 항복 강도, 0.2% 오프셋 | ≥ 170 MPa |
| 신장률 | ≥ 35% |
| 경도 | ≤ 90 HRB / 약 192 HBW |
저탄소 TP316L 등급은 316 계열 스테인리스강에서 기대되는 내식성을 유지하면서 우수한 연성 및 성형 특성을 제공합니다.
골판형 TP316L 콘덴서 튜브의 일반적인 제조 경로는 다음과 같습니다:
원자재 선택 → 튜브 성형 → 용접/심리스 가공 → 열처리 → 표면 처리 → 골판형 성형 → 사이즈 조정 → 절단 → 검사 → 세척 → 포장
용접 튜브의 경우, 용접 이음매는 튜브가 후속 성형 및 골판형 작업을 거치기 전에 신중하게 제어됩니다.
골판형 공정은 다음을 일관되게 유지하도록 제어됩니다:
용액 열처리는 스테인리스강 튜브의 필요한 야금 상태 및 내식성을 얻는 데 사용됩니다.
품질 관리는 ASTM A269 및 해당 구매 사양에 따라 수행됩니다.
양성 재료 식별 및 화학 분석은 다음을 포함한 TP316L 조성을 확인합니다:
밀 테스트 인증서는 선적 시 함께 제공될 수 있습니다.
인장 시험은 다음을 확인합니다:
기계적 요구 사항은 해당 ASTM A269 등급 요구 사항과 비교하여 확인됩니다.
경도 시험은 완성된 튜브가 지정된 경도 한계 내에 있는지 확인합니다.
수압 시험은 압력 무결성을 확인하고 누출을 감지하기 위해 수행될 수 있습니다.
ASTM A269은 각 튜브가 해당 요구 사항 및 주문 조건에 따라 비파괴 전기 시험 또는 수압 시험을 거치도록 요구합니다.
와전류 검사는 스테인리스강 튜브의 불연속성을 감지하는 비파괴 방법으로 사용될 수 있습니다. ASTM E426은 오스테나이트계 스테인리스강 및 유사 합금으로 만든 심리스 및 용접 튜브 제품의 전자기 검사에 대한 절차를 제공합니다.
해당 용접 튜브의 경우, 평탄/역평탄 검사는 튜브 및 용접 무결성을 평가하는 데 사용될 수 있습니다.
해당하는 경우, 플레어링 시험은 튜브의 연성 및 성형 품질을 평가합니다.
각 생산 로트는 다음을 검사할 수 있습니다:
튜브 표면은 다음을 검사합니다:
TP316L 재료에 대한 추가 확인이 필요한 프로젝트의 경우 양성 재료 식별을 제공할 수 있습니다.
사용 가능한 표면 조건은 다음과 같습니다:
콘덴서 및 공정 응용 분야의 경우, 유체, 세척 방법, 오염 경향 및 위생 요구 사항에 따라 적절한 표면 조건을 선택해야 합니다.
골판형 형상은 난류와 유체 혼합을 촉진하여 열 전달 성능을 향상시킬 수 있습니다.
TP316L은 기존 304/304L 스테인리스강보다 많은 부식성 환경에 대한 저항성이 우수합니다.
저탄소 함량은 용접 또는 열 노출 후 민감화 및 관련 입계 부식의 위험을 줄이는 데 도움이 됩니다.
향상된 열 전달은 설계자가 더 컴팩트한 열 전달 표면으로 필요한 열 부하를 달성할 수 있도록 할 수 있습니다.
TP316L은 우수한 연성을 제공하여 튜브 성형 및 골판형 공정에 적합합니다.
튜브 치수 및 골판형 매개변수는 콘덴서 설계 요구 사항에 따라 제조될 수 있습니다.
당사는 치수 일관성, 튜브 무결성, 내식성 및 안정적인 열 전달 성능의 조합을 제공합니다.
당사의 생산 능력은 다음을 맞춤 제작할 수 있습니다:
콘덴서 제조업체 및 EPC 계약업체의 경우, 고객 도면, 기술 사양 및 해당 ASTM 요구 사항에 따라 튜브를 제조할 수 있습니다.
일반적인 산업: 화학 처리, 석유화학, 석유 및 가스, 냉동, HVAC, 해양 공학, 수처리, 담수화, 식품 가공, 제약 가공 및 산업 열 회수.
콘덴서용 골판형 튜브 – ASTM A269 TP316L은 향상된 열 전달 특성, 내식성, 저탄소 스테인리스강 구조 및 맞춤형 골판형 형상의 조합을 제공합니다.
이들은 기존의 평활 튜브가 열 성능, 장비 컴팩트성 및 내식성의 원하는 균형을 제공하지 못하는 콘덴서 및 열 교환기 응용 분야에 특히 적합합니다.
까다로운 응용 분야의 경우, 튜브 치수 및 골판형 형상은 튜브 크기만으로가 아니라 완전한 열 및 기계적 설계를 기반으로 선택해야 합니다.
