| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 재료: | ASME SB163 NO8825 | 애플리케이션: | 마른 냉각기 |
|---|---|---|---|
| 패키지: | 철제 프레임 나무 케이스 | ||
| 강조하다: | 건식 냉각기용 압출 핀 튜브,ASME SB163 피닝 튜브,UNS N08825 핀 튜브 |
||
건식 냉각기용 압출 핀 튜브 제조ASME SB163 UNS N08825 (Incoloy 825) 베이스 튜브는 부식 저항성, 기계적 무결성 및 안정적인 장기 작동이 중요한 까다로운 공랭식 열 전달 응용 분야를 위해 설계되었습니다.
UNS N08825는 티타늄 안정화된 니켈-철-크롬-몰리브덴-구리 합금입니다. 크롬, 몰리브덴, 구리 및 니켈의 조합은 광범위한 부식성 환경에 대한 강력한 저항성을 제공합니다. 건식 냉각기 서비스의 경우, 이 합금은 열 전달 장비가 일반 탄소강 또는 스테인리스강 튜브보다 더 높은 수준의 부식 저항성을 요구할 때 선택할 수 있습니다.
당사의 압출 핀 튜브는 지정된 N08825 베이스 튜브 위에 알루미늄 슬리브 또는 핀 재료를 기계적으로 접합하여 사용합니다. 압출 공정은 핀과 튜브 사이에 밀착되고 연속적인 접촉을 생성하여 튜브 벽에서 주변 공기로 효율적인 열 전달 경로를 제공합니다.
결과 튜브 어셈블리는 건식 냉각기, 공랭식 열 교환기, 공랭식 응축기, 공정 냉각기 및 기타 강제 또는 유도 통풍 공랭 장비에서 검사할 수 있습니다.
ASME/ASTM B163은 응축기 및 열 교환기 응용 분야를 위한 심리스 니켈 및 니켈 합금 튜브를 다루며 지정된 합금에 UNS N08825를 포함합니다.
건식 냉각기는 효율적인 공기 측 열 전달에 크게 의존합니다. 공기는 물에 비해 열 전도율이 상대적으로 낮기 때문에 일반적으로 넓은 외부 열 전달 표면이 필요합니다. 압출 핀은 컴팩트한 열 교환기 구성을 유지하면서 유효 외부 표면적을 크게 증가시킵니다.
UNS N08825 베이스 튜브는 튜브 측 환경이 열 교환기를 부식성 매체에 노출시킬 수 있거나 향상된 합금 성능이 요구되는 경우 특히 유용합니다.
이 합금은 약 38~46% 니켈, 19.5~23.5% 크롬, 2.5~3.5% 몰리브덴, 1.5~3.0% 구리를 포함하며, 안정화를 위해 티타늄이 첨가됩니다.
부식 저항성 N08825 튜브와 고전도성 압출 알루미늄 핀의 조합은 튜브 측 부식 저항성과 효율적인 공기 측 열 방출에서 검사할 수 있습니다.
당사의 ASME SB163 UNS N08825 압출 핀 튜브는 다음과 같이 설계될 수 있습니다.
직접적인 물 증발 대신 주변 공기로 공정 유체 또는 물/글리콜 혼합물을 냉각하는 폐쇄 루프 냉각 시스템에 사용됩니다.
핀 튜브 번들을 통해 공정 유체에서 대기 공기로 열을 전달해야 하는 장비에 적합합니다.
부식 저항성이 중요한 고려 사항인 화학 및 공정 산업에 지정될 수 있습니다.
합금 선택이 작동 환경에 의해 결정되는 보조 냉각 시스템 및 기타 공랭식 열 전달 장비에 적용 가능합니다.
일반 스테인리스강 또는 탄소강 튜브 재료가 원하는 부식 저항성을 제공하지 못할 수 있는 경우 UNS N08825를 고려할 수 있습니다.
압출 핀 튜브는 일반적으로 다음으로 구성됩니다.
UNS N08825 심리스 베이스 튜브 + 알루미늄 핀 슬리브 + 압출 핀 프로파일
제조 중 알루미늄 튜브 또는 슬리브를 베이스 튜브 주위에 배치하고 기계적으로 압출하여 핀을 형성합니다. 압출 공정은 핀 재료를 튜브 표면에 단단히 고정합니다.
이 구조는 다음과 같은 여러 가지 중요한 이점을 제공합니다.
건식 냉각기의 경우, 정확한 핀 높이, 두께, 피치, 단위 길이당 핀 수 및 알루미늄 합금은 필요한 열 용량, 공기 속도, 압력 강하, 주변 조건 및 기계적 요구 사항에 따라 선택해야 합니다.
ASME SB163 튜브 사양은 최대 3인치(76.2mm) 외경의 심리스 니켈 및 니켈 합금 튜브를 다루며, 지정된 벽 두께 제한이 있습니다.
건식 냉각기에 사용되는 압출 핀 튜브의 경우, 일반적으로 엔지니어링되는 베이스 튜브 크기는 다음과 같습니다.
| 항목 | 일반 범위 |
|---|---|
| 베이스 튜브 외경 | 12.7~76.2 mm |
| 베이스 튜브 벽 두께 | 약 1.0~4.0 mm |
| 전체 핀 외경 | 약 30~120 mm |
| 핀 높이 | 약 5~25 mm |
| 핀 두께 | 약 0.8~3.0 mm |
| 핀 피치 | 약 1.5~6.0 mm |
| 튜브 길이 | 3,000~12,000 mm |
| 핀 재질 | 알루미늄 합금, 프로젝트 지정 |
| 튜브 재질 | ASME SB163 UNS N08825 |
참고: 이는 보편적인 SB163 치수 요구 사항이 아닌 일반적인 엔지니어링 범위입니다. 최종 치수는 건식 냉각기 열 설계 및 구매자의 사양에 따라 확인해야 합니다.
ASTM B163은 외경/평균 벽 및 외경/최소 벽 튜브 구성을 구체적으로 인정합니다.
UNS N08825의 일반적인 지정 화학 요구 사항은 다음과 같습니다.
| 원소 | 요구 사항, % |
|---|---|
| 니켈 (Ni) | 38.0~46.0 |
| 크롬 (Cr) | 19.5~23.5 |
| 철 (Fe) | 22.0 이상 |
| 몰리브덴 (Mo) | 2.5~3.5 |
| 구리 (Cu) | 1.5~3.0 |
| 티타늄 (Ti) | 0.6~1.2 |
| 망간 (Mn) | 1.0 이하 |
| 규소 (Si) | 0.5 이하 |
| 탄소 (C) | 0.05 이하 |
| 알루미늄 (Al) | 0.2 이하 |
| 황 (S) | 0.03 이하 |
니켈, 크롬, 몰리브덴 및 구리는 합금의 부식 저항 특성에 특히 중요하며, 티타늄은 안정화를 제공합니다.
UNS N08825 튜브의 경우, 기계적 요구 사항은 해당 제품 사양 및 공급 조건에 따라 달라집니다. 일반적으로 참조되는 어닐링된 튜브의 최소 특성 세트는 다음과 같습니다.
| 속성 | 일반 최소 요구 사항 |
|---|---|
| 인장 강도 | 586 MPa |
| 항복 강도, 0.2% 오프셋 | 241 MPa |
| 신율 | 30% |
해당 ASME/ASTM 사양 및 구매 주문은 공급된 튜브의 최종 승인 값을 규정해야 합니다. 게시된 B163 정보는 인장 강도, 항복 강도, 신율 및 경도를 필수 기계적 특성으로 식별합니다.
건식 냉각기 서비스에서 안정적인 성능을 보장하기 위해 당사의 압출 핀 튜브는 베이스 튜브 단계와 완성된 핀 튜브 단계에서 검사할 수 있습니다.
UNS N08825 구성을 확인하기 위해 양성 재료 식별 및/또는 실험실 화학 분석을 수행할 수 있습니다.
인장 시험은 다음을 확인합니다:
이것들은 ASTM B163에서 다루는 기계적 요구 사항 중 일부입니다.
해당 사양에 따라 로크웰 경도 시험을 수행할 수 있습니다.
베이스 튜브의 누출 또는 압력 보유 결함을 식별하기 위해 수압 시험을 지정할 수 있습니다.
심리스 니켈 합금 튜브의 불연속성을 식별하기 위해 비파괴 전기 검사를 적용할 수 있습니다. 해당 튜브 표준은 비파괴 시험 요구 사항 및 절차를 지정합니다.
완성된 튜브는 다음을 검사할 수 있습니다:
알루미늄 핀과 N08825 베이스 튜브 사이의 적절한 기계적 결합을 확인하기 위해 압출 공정 및 완성된 어셈블리를 검사할 수 있습니다.

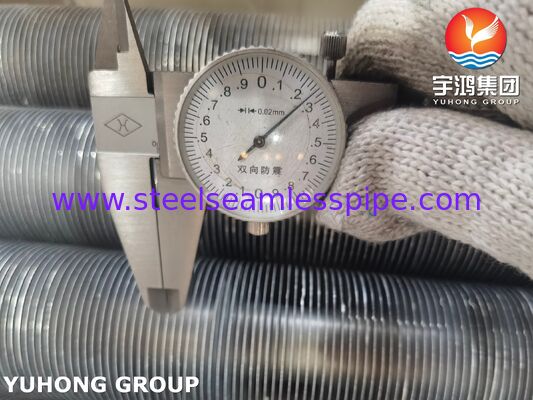

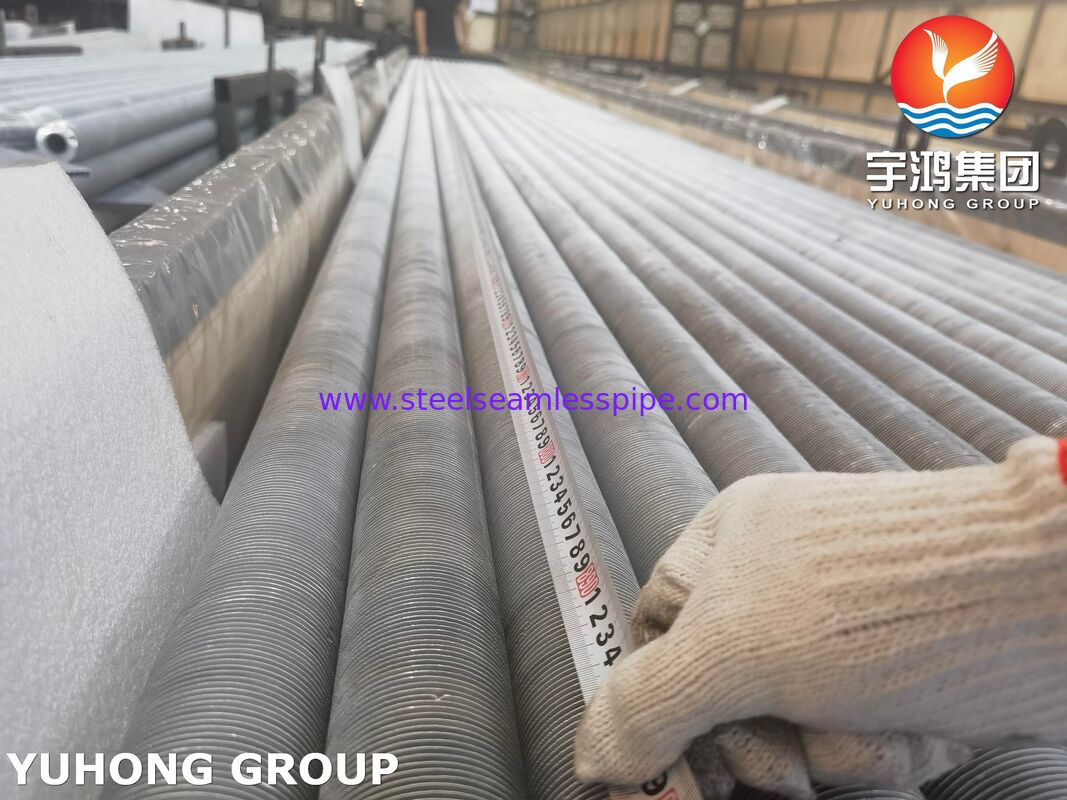

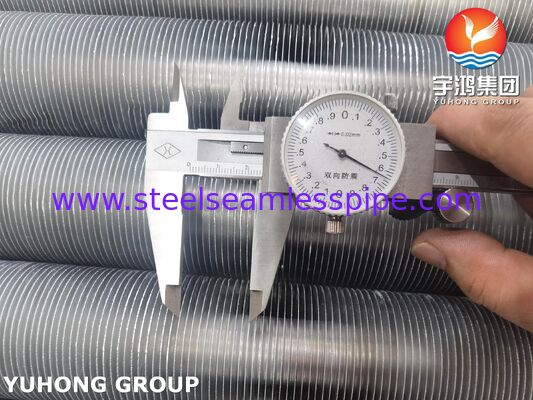

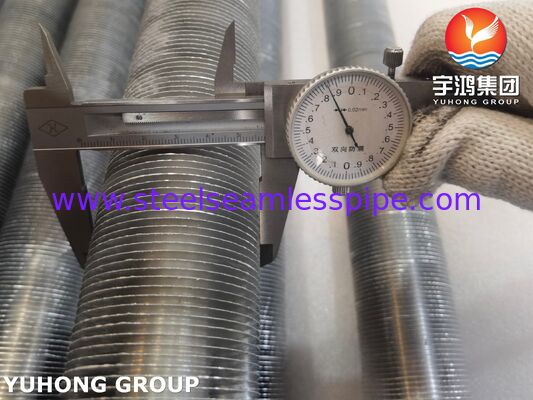

튜브 및 핀 표면은 눈에 보이는 결함, 찍힘, 균열, 과도한 긁힘, 변형, 핀 손상 및 기타 제조 이상에 대해 검사됩니다.
베이스 튜브가 UNS N08825에 해당하는지 확인하기 위해 필요한 경우 양성 재료 식별을 제공할 수 있습니다.
당사의 일반적인 제조 경로는 다음과 같습니다.
UNS N08825 심리스 튜브 → 입고 검사 → 표면 준비 → 알루미늄 슬리브 어셈블리 → 압출 → 핀 형성 → 치수 검사 → 핀/튜브 접합 검사 → 절단 → 최종 검사 → 포장
압출 공정은 균일한 핀 형상과 알루미늄 핀과 니켈 합금 튜브 사이의 밀착을 얻기 위해 신중하게 제어됩니다.
대규모 건식 냉각기 프로젝트의 경우, 핀 형상은 다음과 같이 맞춤 설정할 수 있습니다.
부식 저항성 베이스 튜브
UNS N08825는 까다로운 환경을 위한 니켈 합금 솔루션을 제공합니다.
높은 공기 측 열 전달 효율
압출 핀은 열 전달을 위한 외부 표면적을 증가시킵니다.
강력한 핀-튜브 접촉
압출 공정은 핀과 튜브 사이에 밀착된 기계적 접촉을 제공합니다.
컴팩트한 열 교환기 설계
더 넓은 유효 표면적은 상대적으로 컴팩트한 번들 내에서 높은 열 전달 용량을 허용합니다.
맞춤형 형상
튜브 직경, 벽 두께, 핀 높이, 피치, 두께 및 전체 길이는 프로젝트 요구 사항에 따라 제조될 수 있습니다.
엔지니어링된 건식 냉각 시스템에 적합
핀 튜브는 강제 통풍 또는 유도 통풍 공랭 장비에 통합될 수 있습니다.
요청 시 공급 패키지에는 다음이 포함될 수 있습니다.
프로젝트 추적을 위해 원자재 N08825 튜브부터 완성된 핀 튜브 생산까지 열 번호를 유지할 수 있습니다.
| 매개변수 | 사양 |
|---|---|
| 제품 | 건식 냉각기용 압출 핀 튜브 |
| 베이스 튜브 표준 | ASME SB163 |
| 베이스 튜브 등급 | UNS N08825 |
| 합금 | 니켈-철-크롬-몰리브덴-구리 합금 |
| 일반 상표명 | Incoloy 825 |
| 튜브 유형 | 심리스 |
| 핀 유형 | 압출 핀 튜브 |
| 일반적인 핀 재질 | 알루미늄 합금 |
| 주요 응용 분야 | 건식 냉각기 |
| 기타 응용 분야 | ACHE, 공랭식 열 교환기, 공정 냉각기 |
| 튜브 외경 | 약 12.7~76.2 mm |
| 튜브 길이 | 일반적으로 3~12 m |
| 핀 높이 | 약 5~25 mm |
| 핀 피치 | 약 1.5~6.0 mm |
| 검사 | 화학, 인장, 경도, 치수, 수압/NDT 및 육안 검사 |
| 표면 | 깨끗하고 유해한 결함이 없음 |
| 문서 | MTC 및 검사 기록 사용 가능 |
