| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | 스터드 핀 튜브 | 재료: | ASTM A335 P22 |
|---|---|---|---|
| 애플리케이션: | 화력 발전소 | 패키지: | 철제 프레임 나무 케이스 |
| 강조하다: | ASTM A335 P22 핀 튜브,열전력용 톱니 튜브,P22 플린 튜브 보증 |
||

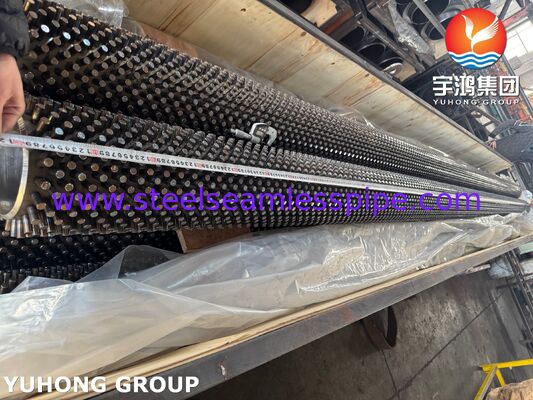

ASTM A335 P22 톱니 튜브, 또한톱니지느러미 튜브 또는 톱니지느러미 튜브, 고온 열 전달 부품으로 요구되는 열 전력 생산 및 산업 열 회수 응용 프로그램을 위해 설계되었습니다. 튜브는 원활한21⁄4Cr-1Mo 합금 강철 P22 기본 튜브외부 표면에 가접된 강철 톱니가 있습니다.
일반적인 연속 핀 튜브와 달리, 톱니 모양의 구성은 튜브 주위에 수많은 개별적인 열 전달 프로젝션을 만듭니다.이 설계는 가스 측의 열 전달 표면을 확대하면서 studs 사이의 개방 된 통로를 유지튜브가 특히보일러 컨벡션 섹션, 폐열 회수 장비 및 고온 연소 가스 서비스.
ASTM A335 P22은 고온 서비스용의 매듭없는 페리트 합금 강철 파이프에 대해 지정되어 있습니다.그 크롬-몰리브덴 성분은 일반 탄소 강철보다 높은 온도에서 훨씬 더 나은 성능을 제공합니다.명목 21⁄4Cr-1Mo 화학물질은 약10.90~2.60% Cr 및 0.87~1.13% Mo.
열 전력 생산에서 열 전달 표면은 종종 높은 온도 하에서 작동하고 연소 가스에 노출됩니다.따라서 튜브 재료는 효율적으로 열을 전달하는 동안 적절한 강도와 차원 안정성을 유지해야합니다..
P22는 고온 강도, 크롬 보조 산화 저항성 및 몰리브덴이 향상된 고온 성능의 유용한 조합을 제공합니다.P22에 대해 지정된 최소 견고도는415 MPa, 최소 강도205 MPa.
톱니 모양은 또 다른 중요한 장점을 더합니다.개별 스톱은 인접한 스톱 사이에 채널을 남겨두고 많은 양의 열 전달 표면을 만듭니다.이것은 가스 쪽 응용 프로그램에서 유리할 수 있습니다.오염, 재의 축적, 열 확장 및 청소 접근고려해야 합니다.
이러한 이유로, P22 스터드 튜브는 다음을 고려할 수 있습니다.
P22 톱니 튜브는 일반적으로 다음으로 구성됩니다.
P22 꿰매지 않는 기본 튜브 → 용접 된 스톱 고정 → 차원 검사 → 표면 처리 → 테스트 → 최종 검사
기본 튜브는 압력 함유 기능을 제공하며, 외부 스톱은 효과적인 열 전달 영역을 증가시킵니다.
스터드 차원, 피치, 줄의 수, 배열 및 부착 방법은 하나의 보편적 구성을 사용하는 대신 열 설계 요구 사항에 따라 선택해야합니다.
전형적인 구성은 다음을 포함 할 수 있습니다.
전력 생산 응용 프로그램에서 최종 기하학은 요구 된 기하학에서 설정되어야합니다.열 전달 계수, 가스 속도, 압력 하락, 오염 특성, 작동 온도 및 허용되는 기계적 스트레스.
톱니 톱니 튜브는 일반적으로 특정 보일러, 히터 또는 열 회수 응용 프로그램에 설계되기 때문에 단일 보편적인 크기 범위가 없습니다. 전형적인 상업 구성에는 다음이 포함 될 수 있습니다.
| 항목 | 일반 범위 |
|---|---|

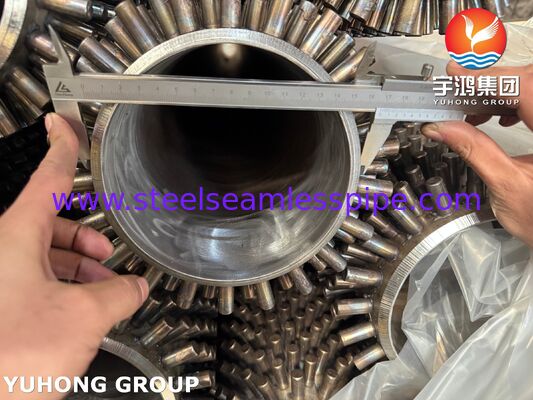

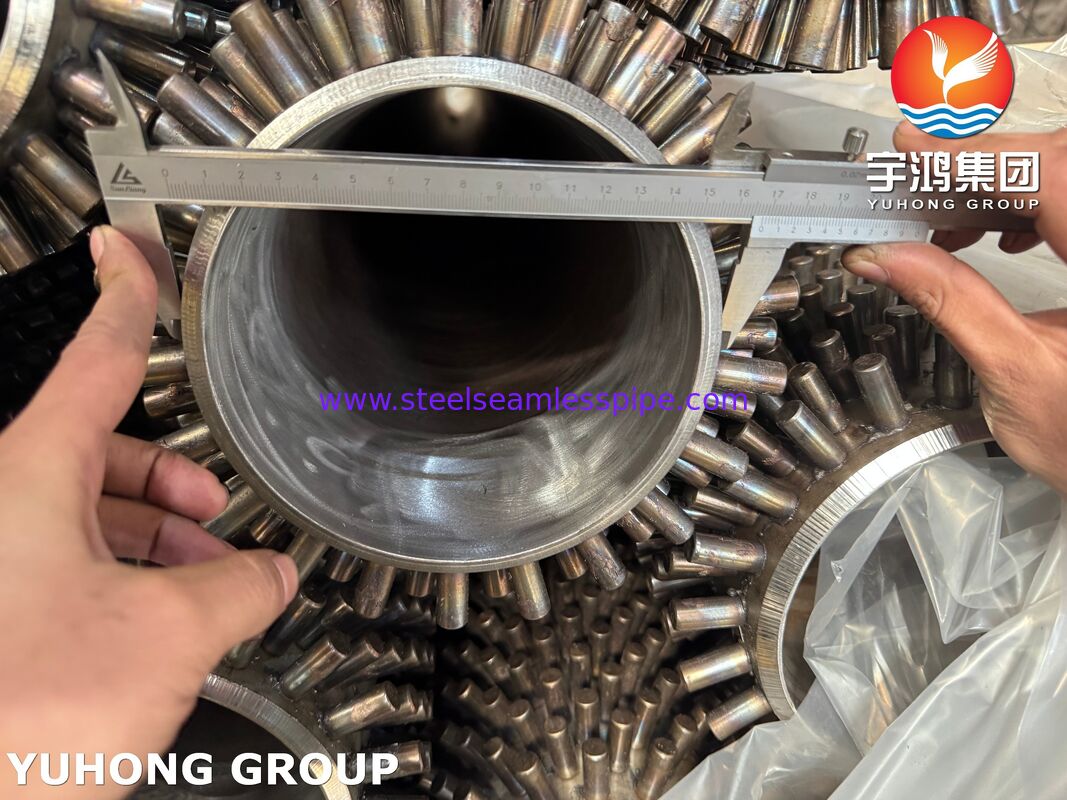

| 기본 튜브 OD | 25~114.3mm |
| 기본 튜브 벽 두께 | 2.5·12mm |
| 튜브 길이 | 3~15m |

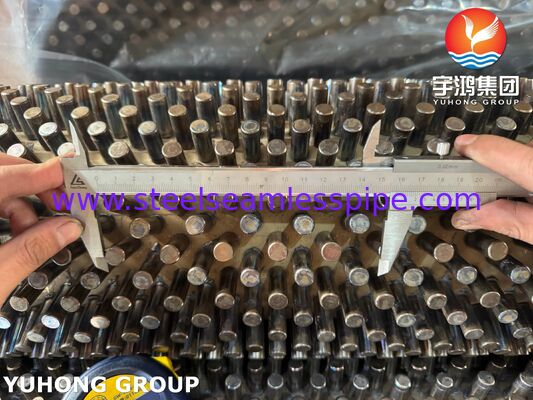

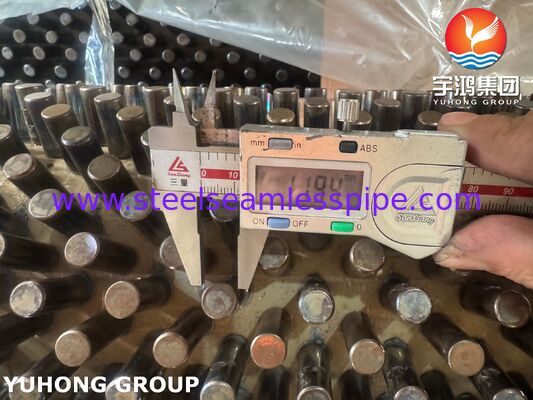

| 스터드 지름 | 약 6~16mm |
| 기둥 높이 | 약 10~25mm |
| 스터드 피치 | 약 12~35mm |
| 스터드 배열 | 직렬 또는 단계적으로 |
| 스터드 재료 | 설계에 따라 탄소/연금강 |
| 기본 튜브 | ASTM A335 P22 |
참고:이것은 ASTM A335의 제한보다는 전형적인 엔지니어링 범위입니다. 정확한 튜브 크기, 스톱 기하학, 피치,부착 요구 사항 및 허용 여부는 고객의 열 및 기계 설계에 따라 확인되어야합니다..
다음 값은 일반적으로 지정된 ASTM A335 P22 성분을 체중 퍼센트로 나타냅니다.
| 원소 | ASTM A335 P22 |
|---|---|
| 탄소 (C) | 00.05~0.15% |
| 망간 (Mn) | 00.30~0.60% |
| 실리콘 (Si) | ≤0.50% |
| 포스포스 (P) | ≤0.025% |
| 황 (S) | ≤0.025% |
| 크롬 (Cr) | 10.90~2.60% |
| 몰리브덴 (Mo) | 00.87~1.13% |
크롬 (Cr)산화 저항성을 높이고 고온 성능에 기여합니다.
몰리브덴 (Mo)높은 온도에서의 강도와 부드러움에 대한 저항을 향상시킵니다. 이는 장기간 높은 온도에서 작동하는 데 중요합니다.
이 조합으로 인해 P22는 고온 전력 생산 장비에 특히 적합합니다. 기존 탄소 강철 튜브 재료에 비해요.
전형적인 최소 기계적 요구 사항은 다음과 같습니다.
| 재산 | 요구 사항 |
|---|---|
| 팽창 강도 | ≥415 MPa |
| 생산력 | ≥205 MPa |
| 길쭉함 | ≥30%* |
| 단단함 | 적용되는 사양/조건에 따라 |
*확장 요구 사항은 표본의 방향과 크기에 따라 달라질 수 있습니다. ASTM A335/A335M의 적용되는 버전은 구매 사양을 규제해야합니다.
P22 기본 튜브는 일반적으로 적절한 열 처리 상태에서 공급됩니다.정상화 및 완화 또는 적용된 사양에 의해 허용되는 다른 상태.
우리의 ASTM A335 P22 톱니 톱니 튜브는 튜브 무결성과 톱니 고정 품질을 유지하도록 설계된 통제 된 순서를 통해 제조 될 수 있습니다.
꿰매지 않는 ASTM A335 P22 튜브는 지정된 외부 지름, 벽 두께, 길이 및 재료 요구 사항에 따라 선택됩니다.
튜브의 외부 표면은 기름, 껍질, rust 및 스톱 고정에 영향을 줄 수있는 다른 오염 물질을 제거하기 위해 청소하고 준비합니다.
스톱은 지정 된 지름, 높이, 기하학 및 재료 요구 사항에 따라 제조됩니다.
스톱은 설계에 적합한 제어 된 용접 과정을 사용하여 외부 튜브 표면에 고정됩니다.용접 매개 변수는 파이프 벽에 허용되지 않는 손상을없이 일관성 연결을 달성하기 위해 모니터링됩니다..
완성된 튜브는 다음을 확인합니다.
완성된 튜브는 출하 전에 지정된 검사 및 테스트 프로그램에 의해 처리됩니다.
열 전력 생산 애플리케이션의 경우 품질 통제는P22 압력 튜브그리고스터드 장착장.
기본 튜브가 지정된 P22 화학 성질에 부합하는지 확인하기 위해 긍정적인 물질 식별 또는 실험실 화학 분석을 수행할 수 있습니다.
튼튼성 테스트는 필요한 튼튼성, 양력 강도 및 P22 튜브의 연장도를 확인합니다.
가혹성 검사는 적용되는 재료 및 열처리 요구 사항에 대한 준수 여부를 확인하기 위해 수행 할 수 있습니다.
가용할 경우 튜브 샘플은 유연성과 튜브 무결성을 평가하기 위해 평평화 테스트에 적용 될 수 있습니다. ASTM A335 P22 재료 테스트 프로그램에는 평평화 및 구부리기 요구 사항이 포함 될 수 있습니다..
구부러짐 테스트는 구매 사양 또는 적용 표준에 의해 요구되는 경우 적용될 수 있습니다.
수정적 테스트는 적용된 사양, 설계 코드 및 구매자의 요구 사항에 따라 기본 튜브 또는 완성된 집합체에 수행될 수 있습니다.
에디 전류 검사는 튜브의 특정 표면 및 거의 표면 불연속성을 탐지하기 위해 파괴적이지 않은 방법으로 사용될 수 있습니다.
튜브 재료 또는 선택된 용접 영역을 검사하기 위해 UT를 사용할 수 있습니다.
각 완성된 튜브는 다음을 검사할 수 있습니다.
스터드 튜브의 경우, 고정 강도는 특히 중요합니다.대표적인 표본은 합의된 제조 및 품질 관리 절차에 따라 기계적 고정 테스트를 할 수 있습니다..
P22는 고온 서비스용으로 ASTM A335에 특별히 적용된 크롬-몰리브덴 합금 강철이다.
개별 스톱은 일반 튜브에 비해 가스 측 열 전달에 사용할 수있는 외부 표면을 크게 증가시킵니다.
톱니 모양의 디자인은 까다로운 산업 환경에 내구성 있는 외부 열 전달 표면을 제공할 수 있습니다.
P22의 합금 성분과 고온 기계적 특성은 반복적인 온도 변화에 노출되는 장비에 적합합니다.
스터드 지름, 높이, 피치 및 배열은 열 전달 성능과 가스 측 압력 하락 사이의 필요한 균형을 달성하도록 설계 될 수 있습니다.
ASTM A335 P22 스터드 핀 튜브는 특히 다음과 같은 용도로 적합합니다.
고온 보일러 및 가스 측 열 전달이 강화되어야하는 열 복원 섹션에서 사용됩니다.
톱니 튜브는 연소 기체에서 열 에너지를 회수하기 위해 컨벡션 난방 표면에 통합 될 수 있습니다.
튜브는 고온 배기가스에서 에너지를 회수하고 물, 증기 또는 다른 공정 유체로 전송하는 데 사용할 수 있습니다.
고온 보일러 열 전달 응용 프로그램 중 일부에 적합하며 합금강 압력 튜브가 필요합니다.
P22 톱니 튜브는 또한 산업 공정에서 고온 열 전달 장비를 위해 설계 될 수 있습니다.
전력 생산 프로젝트의 경우, 다음을 포함하여 프로젝트 요구 사항에 따라 문서를 제공 할 수 있습니다.
각 P22 튜브는 열 번호와 생산 팩으로 식별 할 수 있으며 제조 및 검사 내내 재료 추적성을 유지할 수 있습니다.
