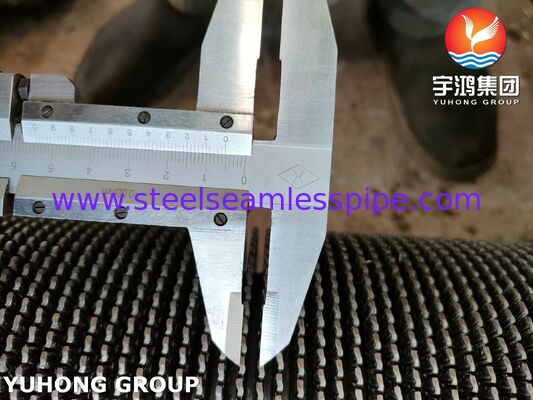

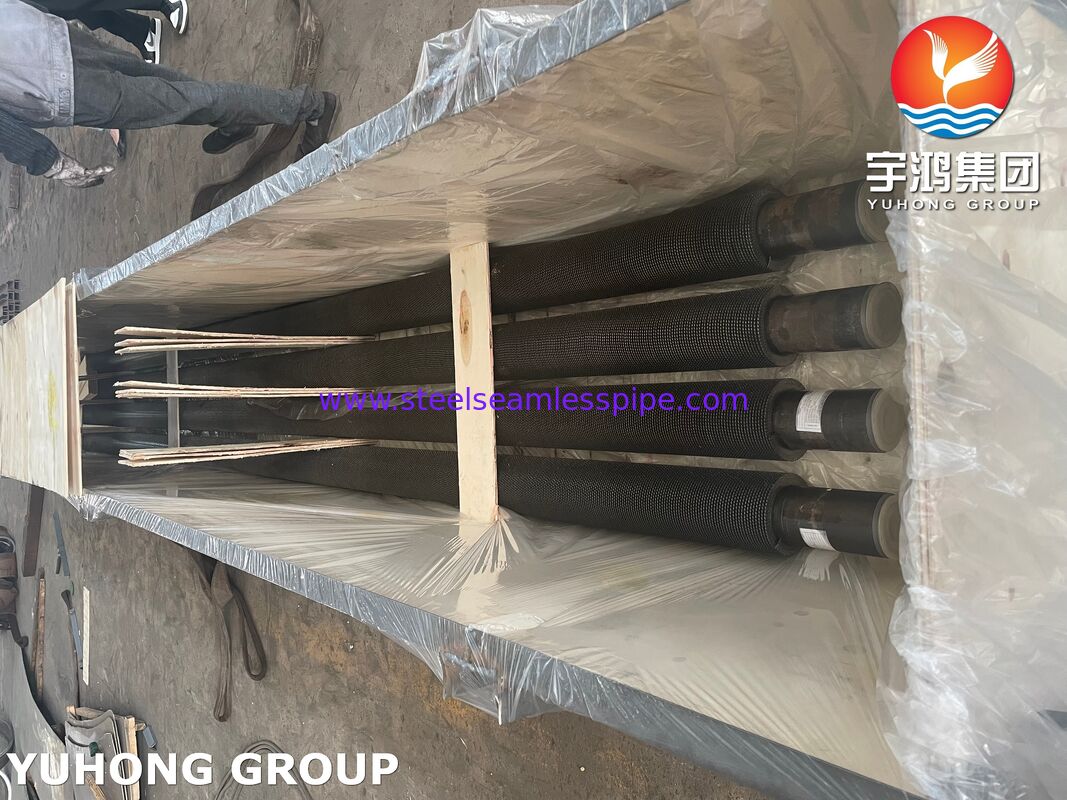

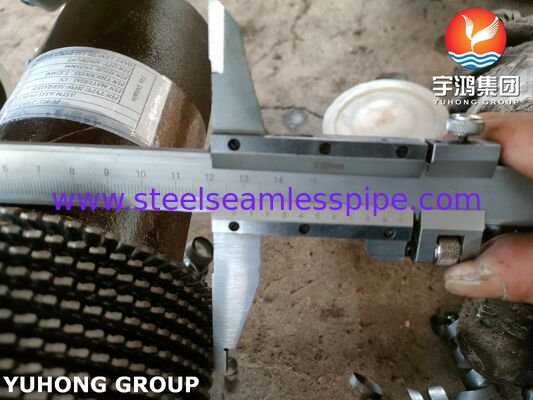

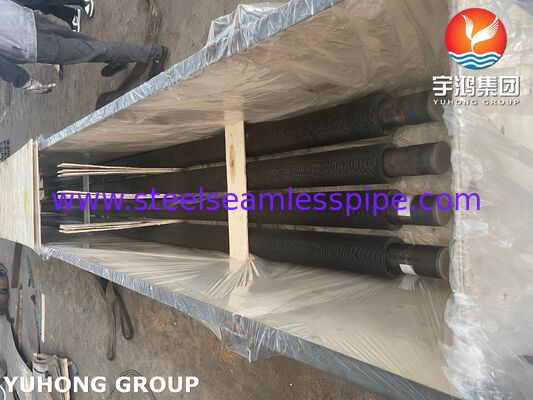

| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | 톱니형 핀은 지하철을 탑니다 | 재료: | ASTM A335 P9 |
|---|---|---|---|
| 애플리케이션: | 폐열 회수 시스템 | 패키지: | 철제 프레임 나무 케이스 |
| 강조하다: | ASTM A335 P9 톱니 모양의 톱니 모양 튜브,폐열 복구를 위한 톱니 모양의 핀 튜브,P9 합금 폐기물 열 회수 튜브 |
||

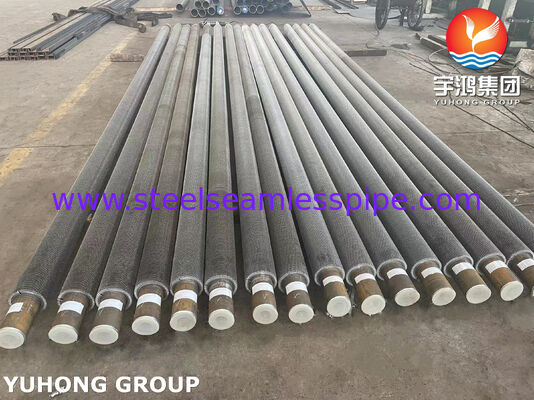

ASTM A335 P9 톱니형 핀 튜브는 까다로운폐열 회수 시스템, 보일러 이코노마이저, HRSG, 연소로, 산업용 폐열 회수 장비에 맞춰 설계된 고온 열전달 튜브입니다. 이 튜브는 고온 서비스용으로 개발된 크롬-몰리브덴 재질인 ASTM A335 P9 합금강을 사용하며, 톱니형 핀 형상은 외부 열전달 표면을 크게 증가시킵니다.
폐열 회수 응용 분야에서는 뜨거운 배기 가스 또는 연소 가스가 핀 튜브 표면을 통과하고 물, 증기, 열매체 또는 기타 공정 매체가 튜브 내부를 흐릅니다. 증가된 핀 면적은 비교적 컴팩트한 열교환기 패키지 내에서 더 많은 열을 회수할 수 있게 합니다.
톱니형 설계는 핀 스트립에 규칙적인 간격의 끊김을 통합합니다. 연속적인 솔리드 핀과 비교할 때 이러한 개구부는 가스 측 난류를 촉진하고 뜨거운 가스와 핀 표면 간의 접촉을 개선할 수 있습니다. 이로 인해 톱니형 핀 튜브는 특히높은 열전달 성능, 컴팩트한 장비 및 고온 서비스에 대한 내성이 요구되는 경우에 적합합니다.
ASTM A335 P9는 약9%의 크롬과 1%의 몰리브덴을 함유한 크롬-몰리브덴 합금강입니다. 이 합금은 고온 강도, 산화 저항성 및 내구성을 결합하여 고온 열 회수 장비에 유용합니다.
톱니형 핀 구조는 여러 가지 실용적인 이점을 제공합니다.
ASTM A335 P9 톱니형 핀 튜브는 일반적으로 다음과 같은 용도로 고려됩니다.
가스 터빈, 산업용 용광로, 공정 장비, 엔진 및 기타 고온 시스템에서 발생하는 뜨거운 배기 가스로부터 열 에너지를 회수하는 데 사용됩니다.
톱니형 핀 튜브는 이코노마이저 섹션에서 연소 가스로부터 보일러 급수로 열을 전달하여 증기 생산에 필요한 연료량을 줄이는 데 사용될 수 있습니다.
폐열 증기 발생기에서 핀 튜브는 터빈 배기 가스에 노출되는 열전달 섹션에 사용됩니다. P9는 특히 고온 합금강 구조가 필요한 경우에 관련이 있습니다.
연소 가스의 폐열은 핀 튜브 열전달 섹션을 통해 회수되어 전체 열 효율을 향상시킬 수 있습니다.
정유 및 석유화학 플랜트는 대량의 고온 공정 및 연소 가스를 생성합니다. 톱니형 핀 튜브는 폐열 회수 장비에 통합되어 이전에 낭비되었던 에너지를 회수할 수 있습니다.
가스 측 열전달 계수가 상대적으로 낮고 추가 표면적이 필요한 맞춤형 가스-액체 또는 가스-증기 열교환기에도 적용할 수 있습니다.
톱니형 핀 튜브는 일반적으로 다음으로 구성됩니다.
ASTM A335 P9 베이스 튜브 + 연속 용접 또는 기계적으로 부착된 톱니형 핀 스트립
베이스 튜브는 내부 유체를 운반하고 외부 핀은 추가 열전달 표면을 제공합니다.
일반적인 설계 매개변수는 다음과 같습니다.
| 매개변수 | 일반 범위 / 옵션 |
|---|---|
| 베이스 튜브 재질 | ASTM A335 P9 |
| 튜브 외경 | 약 25.4~63.5mm |
| 튜브 벽 두께 | 약 2.5~8.0mm |
| 핀 높이 | 약 10~25mm |
| 핀 두께 | 약 0.8~2.5mm |
| 핀 밀도 | 약 2~6 핀/인치 |
| 튜브 길이 | 일반적으로 3~12m |
| 핀 유형 | 톱니형 / 분할형 |
| 핀 부착 | 고주파 용접 또는 기타 지정된 구조 |
| 표면 | 베어, 쇼트 블라스팅, 코팅 또는 지정된 마감 |
이 치수는ASTM A335 치수 요구 사항이 아닌 일반적인 엔지니어링 범위입니다. 최종 튜브 직경, 벽 두께, 핀 높이, 핀 두께, 핀 밀도 및 길이는 열전달 계산, 압력 설계, 온도, 가스 속도, 오염 특성 및 고객의 장비 도면에 따라 선택해야 합니다.
ASTM A335 P9는 크롬-몰리브덴 조성을 기반으로 하는 페라이트계 합금강 등급입니다. 일반적인 화학적 요구 사항은 다음과 같습니다.
| 원소 | 일반적인 ASTM A335 P9 요구 사항, % |
| 탄소 (C) | 0.15 최대. |
| 망간 (Mn) | 0.30~0.60 |
| 인 (P) | 0.025 최대. |
| 황 (S) | 0.025 최대. |
|
규소 (Si)
|
0.5 최대 |
| 크롬 (Cr) | 1.9~2.6 |
| 몰리브덴 (Mo) | 0.87-1.13 |
정확한 화학 성분은 항상ASTM A335/A335M의 현재 적용 가능한 판과 구매자의 재료 사양에 따라 톱니형 핀 튜브를 제조할 수 있습니다.
일반적인 ASTM A335 P9 기계적 요구 사항은 다음과 같습니다.
| 속성 | ASTM A335 P9 요구 사항 |
| 인장 강도 | 415 MPa 최소. |
| 항복 강도 | 205 MPa 최소. |
| 연신율 | 30% 최소. 종방향* |
| 경도 | 해당 ASTM A335 요구 사항에 따름 |
*해당 연신율 요구 사항은 시편 방향 및 튜브 치수에 따라 다를 수 있습니다. 최종 MTC는 해당 사양 및 구매 주문과 비교하여 확인해야 합니다.
P9의 크롬과 몰리브덴 조합은 고온 조건에서의 성능에 기여하여 특정 고온 열 회수 응용 분야에 실용적인 재료 선택이 됩니다.
제조 공정은 고객의 기술 요구 사항에 따라 제어될 수 있습니다.
ASTM A335 P9 톱니형 핀 튜브의 품질 관리는 다음 검사 및 테스트를 포함할 수 있습니다.
중요 폐열 회수 장비의 경우, 프로젝트 사양에서 요구하는 경우초음파 검사, 방사선 검사, 양성 재료 식별 또는 제3자 검사와 같은 추가 검사 요구 사항을 마련할 수 있습니다.
톱니형 핀을 사용하는 주된 이유는 가스 흐름에 노출되는 열 전달 면적을 늘리는 것입니다.
매끄러운 튜브는 외부 표면적이 비교적 작습니다. 핀을 추가하면 장비 부피를 비례적으로 늘리지 않고도 사용 가능한 면적이 크게 증가합니다. 톱니형 구성은 또한 핀 표면에 끊김을 만들어 가스 경계층을 교란하고 혼합을 촉진할 수 있습니다.
이는 가스-액체 및 가스-증기 열교환기에서 가스 측 열 전달이 종종 주요 제한 사항인 폐열 회수에서 특히 유용할 수 있습니다.
실제 성능은 다음 사항에 따라 달라집니다.
따라서 핀 형상은 핀 치수만으로 결정하는 것이 아니라 완전한 열 및 기계적 설계를 기반으로 선택해야 합니다.
ASTM A335 P9 톱니형 핀 튜브는 고온 응용 분야에 대해 재료 강도와 향상된 열 전달 표면의 효과적인 조합을 제공할 수 있습니다.
주요 이점은 다음과 같습니다.
높은 열 전달 표면: 톱니형 핀은 가스 측 열 전달에 사용 가능한 외부 표면을 크게 증가시킵니다.
고온 성능: P9 크롬-몰리브덴 합금강은 고온 서비스용으로 설계되었습니다.
개선된 장비 컴팩트성: 주어진 장비 공간 내에 더 많은 열 전달 표면을 설치할 수 있습니다.
까다로운 산업 환경에 적합: 합금 조성은 일반 탄소강에 비해 고온 산화에 대한 유용한 저항성을 제공합니다.
유연한 엔지니어링: 튜브 치수와 핀 형상은 특정 열 전달 및 압력 강하 요구 사항을 충족하도록 맞춤화할 수 있습니다.
잠재적 최종 사용자 및 장비 제조업체는 다음과 같습니다.
각 생산 배치에는 다음을 포함한 적절한 품질 문서가 제공될 수 있습니다.재료 시험 인증서 (MTC), 화학 분석, 기계적 시험 결과, 치수 검사 기록, 수압/NDT 기록 (해당되는 경우) 및 검사 인증서합의된 구매 사양에 따라.
수출 및 엔지니어링 프로젝트의 경우, 요구되는 경우 독립적인 제3자 기관과 검사를 조정할 수도 있습니다.
ASTM A335 P9 톱니형 핀 튜브 견적을 요청할 때 고객은 다음을 제공해야 합니다.
당사는ASTM/ASME 요구 사항, 고객 도면, 열 전달 계산 및 프로젝트별 사양에 따라 톱니형 핀 튜브를 제조할 수 있습니다.
ASTM A335 P9 톱니형 핀 튜브는 고온 폐열 회수를 위한 특수 열 전달 솔루션입니다. 이 제품은9Cr-1Mo 합금강 튜브와 확대된 톱니형 외부 표면의 조합으로 이코노마이저, HRSG, 연소로 폐열 회수, 산업용 용광로 및 기타 고온 가스 측 열 전달 장비에 특히 적합합니다.
열 효율, 고온 재료 성능, 컴팩트한 구조 및 안정적인 핀 부착이 중요한 프로젝트의 경우 P9 톱니형 핀 튜브는 엔지니어링된 폐열 회수 시스템에 대한 견고한 기반을 제공할 수 있습니다.
