| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; |
| 모델 번호: | 스터드 핀 튜브 |
| 최소 주문 수량: | 10개 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 협상 가능 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 달 당 1000 톤 |
| 기본 튜브 재질: | ASTM A106 Gr.B / ASME SA106 Gr.B 탄소강 이음매없는 | 스터드 / 핀 재질: | 탄소강(CS) |
|---|---|---|---|
| 베이스 튜브 외경(OD): | 25~219mm(또는 1"~8" NPS) | 벽 두께: | 3.5~20mm(Sch 40~Sch 160) |
| 스터드 지름: | 6~25.4mm(0.25"~1") | 튜브 길이: | 최대 15~28m(맞춤형) |
| 애플리케이션: | 열교환기, 보일러, 연소식 히터, 용광로, 공기 예열기, 이코노마이저, 석유화학 | ||
| 강조하다: | ASTM A106 GR.B 톱스 튜브,스팀 리포밍용 튜브,폐열 회수 핀 튜브 |
||

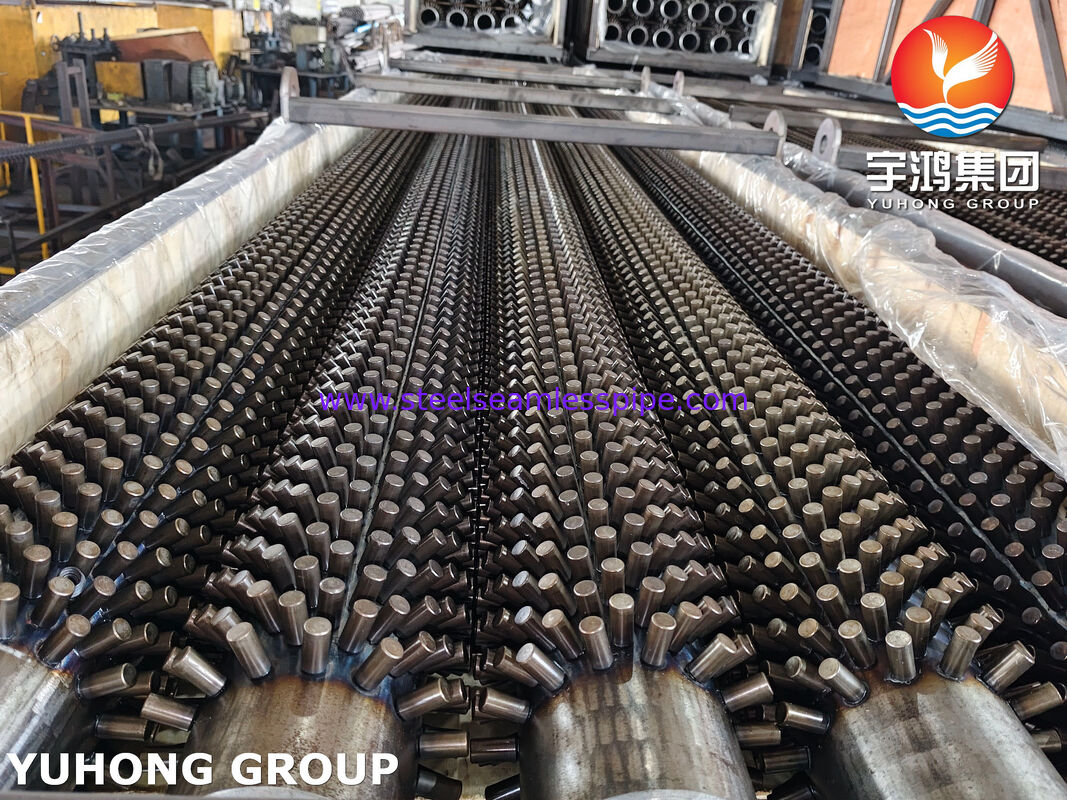

ASTM A106 Gr.B 탄소강 스터드 튜브 CS 스터드

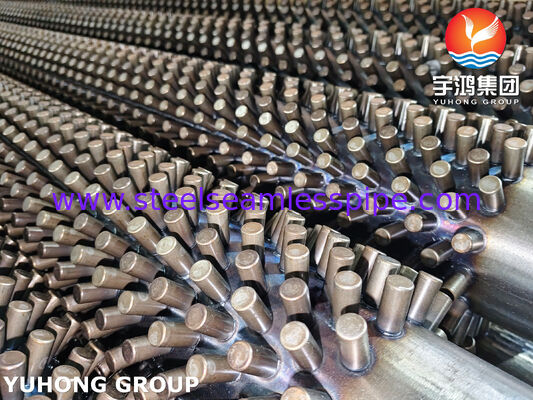

스터드 튜브 (스터드 튜브, 스핀 튜브 또는 스터드 핀 튜브로도 알려져 있습니다.) 는 고효율의 확장 표면 열 전달 요소입니다. 우리의 ASTM A106 Gr.B 탄소 강철 찌꺼기 튜브는 ASTM A106 / ASME SA106 등급 B에 제조 된 매듭없는 기본 튜브로 구성됩니다., 고체 탄소 강철 (CS) 톱니가 외부 표면에 저항 용접되어 있습니다.
These tubes significantly increase the external heat transfer area (typically 2–3 times that of a bare tube) while maintaining excellent mechanical strength and resistance to fouling and aggressive cleaning그들은 석유화학, 발전 및 공정 산업에서 고온, 고압 및 부식성 연소 가스 환경에서 널리 사용됩니다.
구조는 세 가지 핵심 요소로 구성됩니다.
이 용접 방식은 원자재보다 강한 결합을 생성하여 튜브가 심한 기계적 청소 (고압 물 제트,샷 블래스팅) 및 스터드 분리없이 열 사이클링.
ASTM A106 / ASME SA106 B급 기본 파이프 화학적 성분 (wt%)
| 원소 | 요구 사항 |
|---|---|
| 탄소 (C) | ≤ 0.30 |
| 망간 (Mn) | 0.29 106 |
| 포스포스 (P) | ≤ 0.035 |
| 황 (S) | ≤ 0.035 |
| 실리콘 (Si) | ≥ 010 |
| 크롬 (Cr) | ≤ 0.40 |
| 구리 (Cu) | ≤ 0.40 |
| 몰리브덴 (Mo) | ≤ 0.15 |
| 니켈 (Ni) | ≤ 0.40 |
| 바나디움 (V) | ≤ 0.08 |
| 참고: | Cr + Cu + Mo + Ni + V ≤ 100 |
ASTM A106 Gr.B의 기계적 특성
| 재산 | 최소 가치 |
|---|---|
| 팽창 강도 | 415 MPa (60 ksi) |
| 생산력 | 240 MPa (35 ksi) |
| 길쭉함 | ≥ 30% |
탄소강 (CS) 스터드 재료
일반적으로 Q235B, ASTM A510 (등급 1005~1010) 또는 유사한 경미한 강철과 동등한 저탄소 강철. 전형적인 성분 (wt%):
| 원소 | 전형적인 범위 |
|---|---|
| C | 00.08 ∼ 0.20 |
| 원 | 00.30 ∼ 0.70 |
| 네 | ≤ 0.35 |
| P | ≤ 0.045 |
| S | ≤ 0.045 |
스터드 소재는 고객 사양에 따라 일치하거나 업그레이드 할 수 있습니다.
| 매개 변수 | 표준 범위 | 전형적인 허용률 / 참고 |
|---|---|---|
| 베이스 튜브 OD | 25 ′′ 219 mm (1" ′′ 8" NPS) | ASTM A106 / ASME B36.10M에 따라 |
| 벽 두께 | 3.5 20mm (Sch 40 Sch 160) | ±12.5% 또는 합의된 대로 |
| 튜브 길이 | 15~28m까지 | 맞춤 절단 길이 사용 가능 |

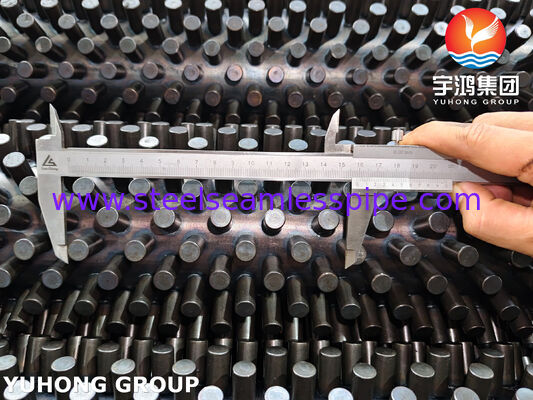

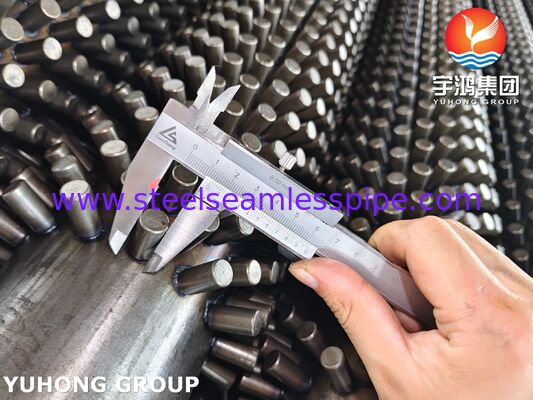

| 스터드 지름 | 6 ′′ 25.4 mm (0.25" ′′ 1") | ± 0.3mm 전형적인 |
| 기둥 높이 | 10~38mm (0.4"~1.5") | ± 0.5mm 전형적인 |
| 스드 피치 (상각) | 8 mm 30 mm | 커스터마이징 가능; 일반 15.875 mm (63 studs/m) |
| 스터드 배정 | 사각형, 육각형, 또는 겹쳐진 줄 | 수직 또는 튜브 표면에 각도 |
| 맨 끝 | 필요에 따라 (일반적으로 각 끝 50~150mm) | ∙ |
모든 차원은 도면 또는 프로세스 요구 사항에 따라 사용자 정의 할 수 있습니다. 엄격한 차원 제어 및 100% 시각 + 무작위 인출 테스트가 수행됩니다.
열 전달 튜브의 전문 제조업체 및 수출자로서 우리는 글로벌 석유화학, 전력,및 가공 산업.
주요 강점은 다음과 같습니다.
우리는 그림이나 프로세스 데이터와 함께 상세한 문의를 환영합니다. 우리의 엔지니어링 팀은 재료 선택, 스터드 구성 최적화 기술 지원을 제공할 수 있습니다.열성능 평가.
