| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | 톱니형 핀은 지하철을 탑니다 | 재료: | ASTM A312 TP304H |
|---|---|---|---|
| 애플리케이션: | HRSG 제조업체 | 패키지: | 철제 프레임 나무 케이스 |
| 강조하다: | ASTM A312 TP304H 핀 튜브,HRSG용 세레이티드 핀 튜브,보증이 포함된 TP304H 핀 튜브 |
||

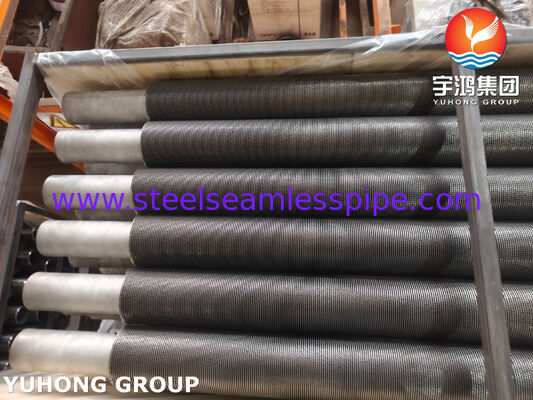

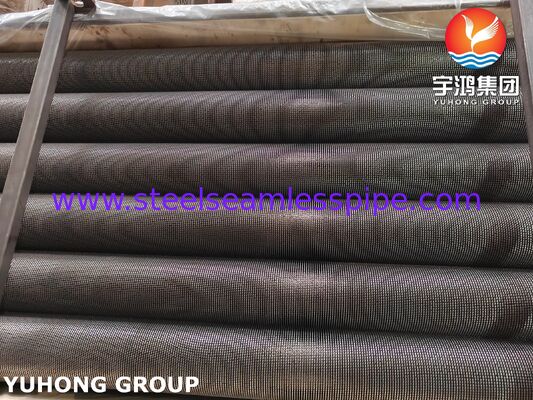

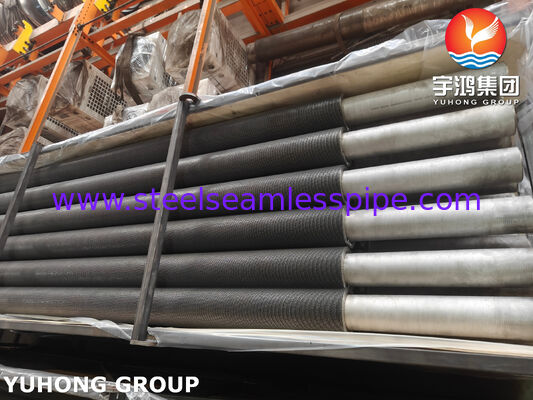

ASTM A312 TP304H 톱니 모양 톱니 모양 튜브고온 스테인레스 스틸 열 전달 튜브입니다.열 회수 증기 발전기 (HRSG), 폐열 회수 보일러, 산업용 열 교환기 및 기타 까다로운 열 시스템.
TP304H는 표준 TP304보다 높은 탄소 함량을 가진 아우스테니틱 스테인레스 스틸 등급입니다. 이 구성은 높은 온도 서비스로 의도되어 있으며고온 강도, 산화 저항성, 염화 저항성, 잘 용접성제대로 처리되면
톱니가 있는 날개 디자인은 외부 열 전달 표면을 증가시키면서 가스 측의 격변을 만듭니다.이것은 과도하게 큰 열 전달 팩을 필요로 하지 않고 뜨거운 배기 가스로부터 열을 효율적으로 회수 할 수 있습니다.HRSG 제조업체의 경우 이러한 특성은 TP304H 톱니 모양의 톱니 모양 튜브를열 효율성, 내구성, 컴팩트 장비 설계, 고온 산화 저항성중요하다고 생각합니다.
HRSG에서는 가스 터빈의 뜨거운 배기가스가 열 전달 파이프 뱅크를 통과합니다. 파이프 측 물 또는 증기는 배기가스의 열을 흡수합니다.
일반적인 맨 튜브의 외부 표면 면적은 제한되어 있습니다. 톱니가 있는 지느러미는 가스 쪽의 효과적인 열 전달 면적을 크게 증가시킵니다.HRSG 설계자가 더 컴팩트한 튜브 배열로 필요한 열량을 얻을 수 있도록.
ASTM A312 TP304His particularly attractive for selected high-temperature sections because its stainless-steel construction provides better resistance to oxidation and corrosion than conventional carbon-steel finned tubes.
대표적인 응용 분야는 다음과 같습니다.
우리의 톱니 톱니 톱니 튜브는고주파 저항 용접 과정, 그 연속 핀 스트립은 기지 튜브 주위를 나선형으로 엮어지고 튜브 표면에 용접됩니다.
그 후 지느러미는 기계적으로 톱니 모양 또는 세그먼트 모양으로 형성됩니다.
이 구조는 다음과 같이 합니다.
HRSG 응용 프로그램에서 정확한 튜브, 핀, 피치, 높이 및 두께는가스 온도, 증기/물 조건, 압력 감소, 부식 환경 및 요구되는 열 전달 작업.
크기는 HRSG 제조업체의 열 및 기계적 설계에 따라 사용자 정의 할 수 있습니다.
| 매개 변수 | 일반 범위 |
|---|---|
| 외부 지름 | 25~63.5mm |
| 벽 두께 | 20.06.0mm |
| 튜브 길이 | 31000~15,000 mm |
| 전형적인 파이프 길이가 | 61000~12,000mm |
| 매개 변수 | 일반 범위 |
|---|---|
| 지느러미 높이 | 8~25mm |
| 핀 두께 | 00.8~2.5mm |
| 핀 피치 | 2.5·8mm |
| 핀 밀도 | 125~400느러미/m |
| 핀 재료 | 스테인레스 스틸 또는 호환성 합금 |
| 핀 타입 | 톱니 모양 / 세그먼트 된 나선느러미 |
이건고정된 ASTM 차원 요구 사항보다는 전형적인 제조 범위최종 차원은 고객의 HRSG 설계 도면 및 열 전달 계산에 따라 생산 될 수 있습니다.
다음 값은 일반적으로 지정된 화학 요구 사항을 나타냅니다.ASTM A312 TP304H구매 사양의 적용되는 판은 항상 최종 재료 인증서를 규제해야합니다.
| 원소 | 일반적인 요구 사항, wt.% |
|---|---|
| 탄소 (C) | 00.04'0.10 |
| 망간 (Mn) | ≤ 200 |
| 실리콘 (Si) | ≤ 100 |
| 포스포스 (P) | ≤ 0.045 |
| 황 (S) | ≤ 0.030 |
| 크롬 (Cr) | 180.020.0 |
| 니켈 (Ni) | 80.0110 |
| 철 (Fe) | 재고 |
상대적으로 높은 크롬과 니켈 함량은 304 가족과 관련된 아우스테니트 인 스테인리스 스틸 구조와 부식 / 산화 저항을 제공합니다.
ASTM A312 TP304H에 대한 전형적인 최소 기계적 요구 사항은 다음을 포함한다.
| 재산 | 요구 사항 |
|---|---|
| 팽창 강도 | ≥ 515 MPa |
| 수익력, 0.2% 오프셋 | ≥ 205 MPa |
| 길쭉함 | ≥ 35% |
실제 속성은 적용 가능한 ASTM A312/A312M 에디션과 구매자의 프로젝트 사양에 의해 확인되어야 합니다.
HRSG 서비스의 경우, 기계적 특성 요구 사항은설계 온도, 압력, 미끄러짐 노출, 열순환 및 부식 조건.
우리의 TP304H 톱니지느러미 튜브는 다음과 같은 통제 된 과정을 통해 제조 될 수 있습니다.
ASTM A312 TP304H 스테인리스 스틸 튜브는 차원의 정확성, 표면 상태 및 재료 식별에 대해 검사됩니다.
스테인레스 스틸 핀 스트립은 지정 된 너비와 두께로 썰어 계속 용접을 준비합니다.
지느러미 스트립은 튜브 주위에 나선형으로 윙크되며, 고주파 전기 에너지는 지느러미와 튜브 인터페이스에서 지역화 된 난방을 생성합니다.압력 을 가하여 연속적 인 금속 결합 을 생성 합니다.
연속적인 나선지느러미는 기계적으로 톱니질하여 필요한 세분화된 프로필을 만듭니다.
날개 기하학, 피치, 높이 및 정렬은 고객의 사양을 충족하도록 제어됩니다.
튜브 끝은 HRSG 제조업체의 요구 사항에 따라 청소 및 마무리됩니다.
최종 방출 전에 차원, 시각, 재료 및 용접/접착 점검을 수행한다.
품질 통제는 특히 HRSG 핀 튜브에 중요한 것입니다.지속적인 열 부하와 반복적인 온도 변화.
구매 사양에 따라 검사에는 다음을 포함할 수 있습니다.
TP304H 물질의 품질을 확인하기 위해 긍정 물질 식별 (PMI) 또는 실험실 화학 분석을 수행 할 수 있습니다.
튼튼성, 튼튼성 및 연장성을 검증하는 튼튼성 테스트
기본 튜브는 적용 가능한 ASTM A312 요구 사항 및 구매자의 사양에 따라 수정적으로 테스트 할 수 있습니다.
에디 전류 검사는 튜브의 특정 표면 및 거의 표면 불연속성을 감지 할 수 있습니다.
UT는 프로젝트 요구 사항에 따라 튜브 벽 또는 용접 부지 검사에 지정될 수 있습니다.
핀 장착은 연속성, 접착 품질 및 불완전 용접의 잠재적 영역을 검사합니다.
튜브 표면, 핀 기하학, 용접 외관 및 튜브 끝을 시각적으로 검사합니다.
일반적인 측정은 다음과 같습니다.
톱니 톱니 톱니 톱니 톱니 톱니 톱니
중단된 지느러미 기하학은 격변을 촉진하고 가스 측 열 전달을 향상시킵니다.
TP304H는 일반적인 탄소 강철 튜브 재료보다 많은 부식 및 산화 환경에 훨씬 더 높은 저항성을 제공합니다.
TP304H는 재료가 유용한 기계적 특성을 유지해야하는 고온 애플리케이션을 위해 설계되었습니다.
고 주파수 용접 구조는 연속적이고 기계적으로 견고한 핀-투브 연결을 제공합니다.
더 높은 열 전달 면적은 공학자들이 압축된 열 전달 표면에 필요한 열 성능을 달성하는 데 도움이 될 수 있습니다.
적절하게 설계 및 제조 된 용접 핀 구조는 HRSG 작업과 관련된 반복 된 난방 및 냉각에 견딜 수 있습니다.
ASTM A312 TP304H 톱니 모양의 톱니 모양의 튜브는 주로 다음을 위해 설계되어 있습니다.
HRSG 제조업체의 경우 프로젝트 특수한 요구 사항에 따라 톱니가있는 톱니 튜브를 제조 할 수 있습니다.
기본 튜브:ASTM A312 TP304H
핀 타입:톱니가 있는 나선느러미
핀 고정장치:고주파 용접
핀 재료:스테인리스 스틸 / 프로젝트 지정 합금
튜브 길이:고객 지정
핀 피치:고객 지정
날개 높이:고객 지정
핀 두께:고객 지정
검사:ASTM, ASME 및 구매자의 요구 사항에 따라
서류:재료 시험 증명서, 차원 검사 보고서 및 적용 가능한 NDT/시험 기록
최종 튜브와 핀의 크기는 항상HRSG 열 설계, 기계 설계 및 적용 가능한 프로젝트 사양, 표준 크기 테이블에서만 크기를 선택하기 보다는.
HRSG 응용 프로그램에서 각 생산 팩은 다음을 포함하는 추적성 문서를 제공 할 수 있습니다.
이 추적성은 HRSG 제조업체가 튜브를품질 관리 및 압력 장비 문서화 시스템.
