| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | HFW 핀 튜브 | 재료: | ASTM A269 TP321 |
|---|---|---|---|
| 애플리케이션: | 낭비 열 복원 | 패키지: | 철제 프레임 나무 케이스 |
| 강조하다: | ASTM A269 TP321 핀 튜브,열 회수를 위한 HFW 핀 튜브,폐열 회수 핀 튜브 |
||

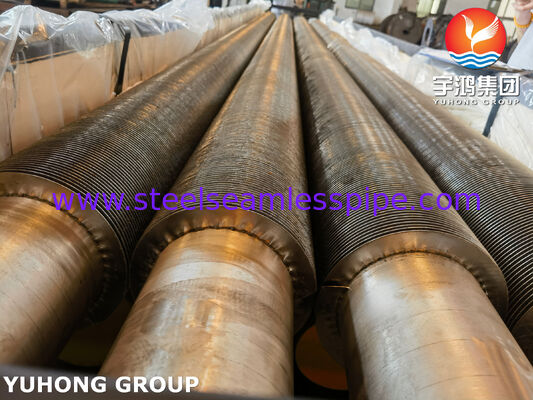

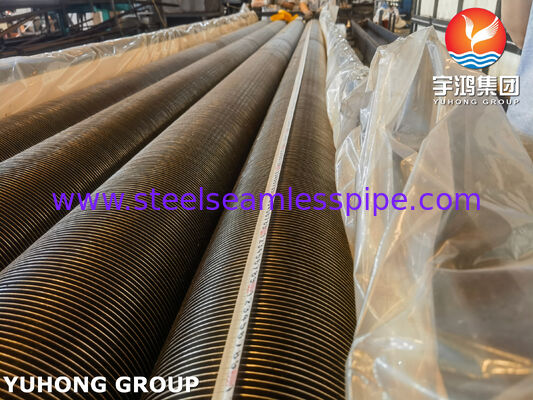

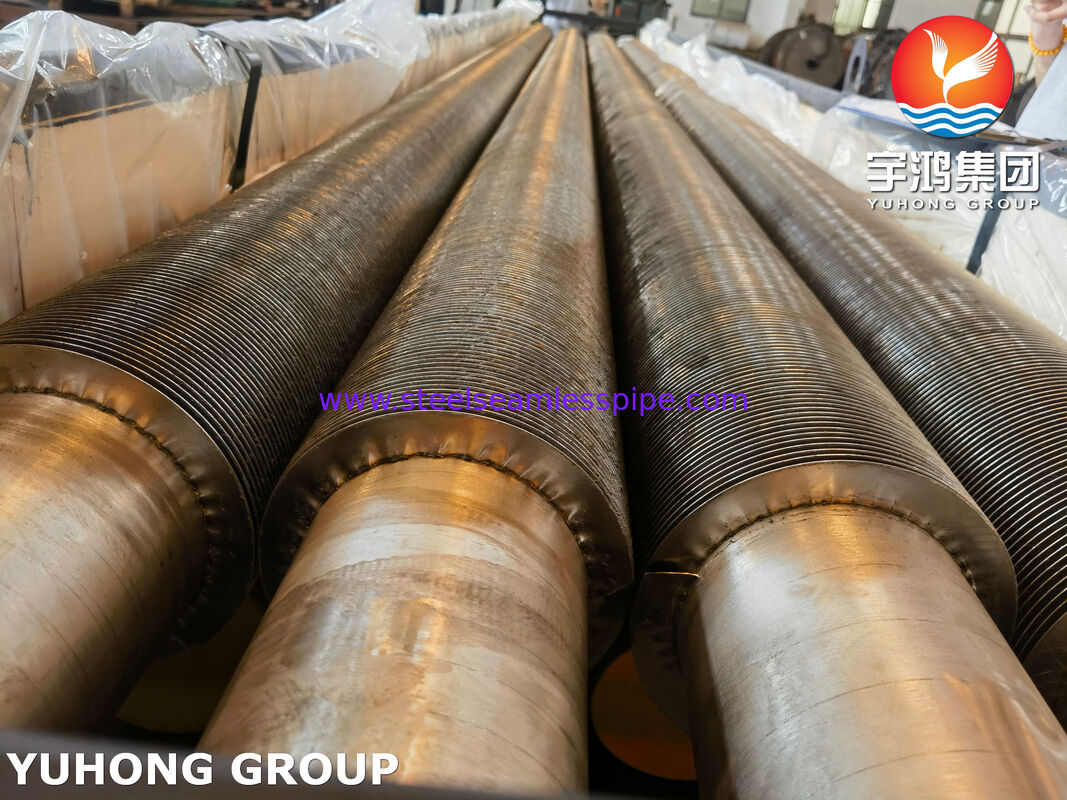

ASTM A269 TP321 고주파 용접 핀 튜브열효율을 높이기 위해 설계된폐열 회수 시스템, 산업용 오븐, 정유공장 공정 난방기, 석유화학 공장 및 고온 가스 열 교환기.
이 제품은아우스테니트 스테인레스 스틸 튜브 TP321연속적으로 용접된 금속 날개로 고주파 용접으로 날개와 튜브 사이에 강한 금속/기계 결합이 생성됩니다.뜨거운 연소 가스 또는 공정 기체에서 핑닝 표면을 통해 튜브 쪽 유체로 효율적으로 열을 전달할 수 있도록 하는.
ASTM A269 TP321은 특히 산화, 열순환 및 곡물 간 부식 저항성이 중요한 고온 애플리케이션에 적합합니다.티타늄 안정화 된 TP321 등급은 특정 고온 서비스에서 일반적인 304 스테인레스 스틸보다 장점을 제공 할 수 있습니다..
폐열 회수 장비의 경우, 핀드 구조는 맨 파이프에 비해 실질적인 외부 열 전달 면적을 크게 증가시킵니다.이것은 장비 설계자가 상대적으로 컴팩트한 열 전달 표면에 더 높은 열 회수를 달성 할 수 있도록합니다..
ASTM A269 TP321 HFW 핀 튜브는 특히 다음 용도로 적합합니다.
튜브는 뜨거운 배기가스가 잔류 에너지를 물이나 다른 공정 액체로 전송하는 열 회수 섹션에 통합 될 수 있습니다.
대표적인 응용 분야는 다음과 같습니다.
정제 공장과 석유화학 시설은 상당한 양의 고온 배기가스와 공정 가스를 생성합니다.TP321 HFW 핀 튜브는 다른 방법으로 낭비되는 열 에너지를 회수하기 위해 사용될 수 있습니다..
잠재적인 응용 분야는 다음과 같습니다.
산업용 오븐은 상당한 회수 가능한 에너지를 포함하는 뜨거운 가스를 방출합니다. 핀 튜브 열 교환기는 다음을 위해 이 에너지를 캡처 할 수 있습니다.
스테인리스 스틸 TP321과 HFW 핀 구조의 조합으로이 제품은 가스 측의 큰 열 전달 표면이 필요한 뜨거운 기체에 노출 된 열 교환기에 적합합니다.
정확한 크기는 열 전달 계산, 가스 속도, 작동 온도, 압력, 오염 조건 및 장비 설계에 따라 선택해야합니다.
전형적인 제조 범위는 다음을 포함 할 수 있습니다.
| 항목 | 전형적인 범위 |
|---|---|
| 튜브 과다 투여 | 190.05~63.5mm |
| 파이프 벽 두께 | 1.5·5.0mm |
| 날개 높이 | 8~25mm |
| 지느러미 두께 | 00.8~2.5mm |
| 핀 피치 | 2.5·10mm |
| 튜브 길이 | 1~15m |
| 핀 구성 | 고형 또는 톱니 모양, 디자인에 따라 |
| 핀 재료 | 스테인레스 스틸 또는 호환성 합금 |
| 튜브 재료 | ASTM A269 TP321 |
이건고정된 ASTM A269 요구 사항보다는 일반적인 엔지니어링 범위사용자 정의 크기는 고객의 도면, 열 전달 계산 또는 장비 사양에 따라 제조 될 수 있습니다.
특히 높은 온도에서 작업에 필요한 경우, 플린 재료와 튜브 재료는 작동 온도에 따라 선택되어야 합니다.부식 환경 및 열 확장 요구 사항.
다음은 일반적으로 지정 된 화학 성분 제한값을 나타냅니다.TP321 스테인리스 스틸 튜브ASTM A269에 따라 표준의 적용되는 판과 구매자의 사양은 각 주문에 대해 확인되어야 합니다.
| 원소 | TP321 전형적인 최대 / 범위 (%) |
|---|---|
| 탄소 (C) | ≤ 0.08 |
| 망간 (Mn) | ≤ 200 |
| 실리콘 (Si) | ≤ 0.75 |
| 포스포스 (P) | ≤ 0.045 |
| 황 (S) | ≤ 0.030 |
| 크롬 (Cr) | 170.0190 |
| 니켈 (Ni) | 90.0120 |
| 티타늄 (Ti) | ≥ 5 × C 및 ≤ 070 |
| 철 (Fe) | 재고 |
중요:위의 값은 일반적으로 지정된 ASTM A269 TP321 구성 범위로 간주되어야 합니다. 관리 재료 인증서와 현재 ASTM 에디션은 항상 우선되어야 합니다.
기계적 최소한의 요구 사항ASTM A269 TP321다음을 포함합니다.
| 재산 | 전형적 요구 사항 |
|---|---|
| 당기력 | ≥ 515 MPa |
| 양력 강도 | ≥ 205 MPa |
| 길쭉함 | ≥ 35% |
실제 기계적 특성은 튜브 제조 상태, 열처리, 차원 및 적용 가능한 구매 사양에 따라 달라질 수 있습니다.
핀트 튜브 응용 프로그램에서 기계적 성능은튜브 자체는 핀-투브 결합 성능과 혼동해서는 안됩니다.후자는 분리 된 제조 및 검사 통제를 요구합니다.
지느러미는 지속적으로 제어 된고주파 용접 과정.
생산 도중, 고주파 전기 에너지는 지느러미와 튜브의 인터페이스에서 지역적 열을 생성 합니다. 통제 된 압력은 지느러미와 튜브를 밀접한 접촉으로 가져옵니다.직렬로 용접된 부착기를 생산하는.
이 과정은 몇 가지 장점을 제공합니다:
용접 매개 변수는 튜브 재료, 지느러미 재료, 지느러미 두께, 지느러미 높이 및 생산 속도에 따라 제어됩니다.
품질 통제는ASTM A269 TP321 기본 튜브그리고완성된 핑네트 튜브.
PMI 또는 실험실 화학 분석을 통해 스테인리스 스틸의 품질을 확인하고 필요한 합금 요소를 확인 할 수 있습니다.
대표적인 튜브는 적용되는 표준에 따라 팽창 강도, 양력 강도 및 연장성을 시험합니다.
난성 검사는 구매 사양이나 품질 관리 계획에서 요구되는 대로 수행될 수 있다.
튜브는 ASTM A269 및 구매 사양에서 요구되는 적용 가능한 수정적 테스트 또는 파괴적이지 않은 전기 테스트에 적용될 수 있습니다.

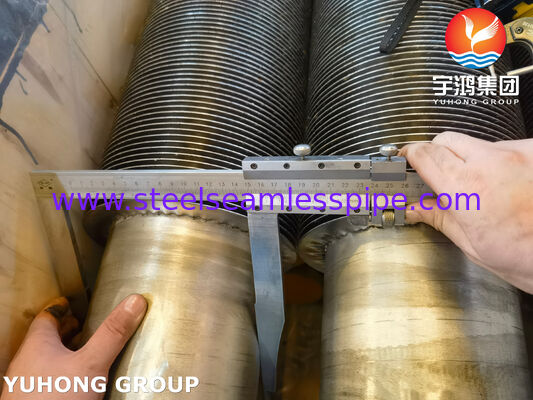

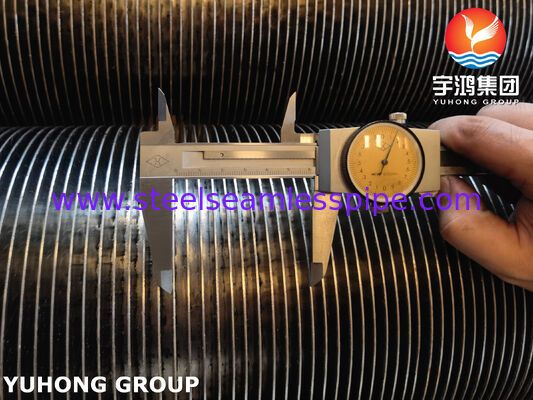

전형적인 차원 검사는 다음을 포함한다.
완성된 핑네트 튜브는 다음의 점에 대해 검사됩니다.
왜냐하면 HFW 핀 튜브의 열 성능은 핀과 튜브 연결에 크게 달려 있기 때문입니다.용접 영역은 제조업체의 품질 관리 절차와 구매자의 요구 사항에 따라 검사되어야 합니다..
응용 분야에 따라 파괴 결합 테스트, 금속학적 검사 또는 다른 승인된 검사 방법을 지정할 수 있습니다.
A재료 시험 인증서 (MTC)튜브 재료, 화학 조성 및 기계적 특성을 문서화하기 위해 공급 될 수 있습니다. 구매자가 지정하면 EN 10204 3.1 인증도 제공 될 수 있습니다.
HFW의 주요 장점은가스측 온도 전달 표면.
맨 튜브와 비교했을 때, 핀 튜브는 다음과 같이 할 수 있습니다.
TP321은 또한 열 회수 시스템이 높은 온도에서 작동하고 티타늄 안정화와 함께 아우스테니트 스테인리스 스틸을 필요로 할 때 매력적인 재료 옵션을 제공합니다.
우리는 제조 할 수 있습니다ASTM A269 TP321 HFW 핀 튜브고객 요구 사항에 따라, 사용자 정의를 포함하여:
새로운 폐열 회수 프로젝트를 위해 고객은열용량, 입수/출구 온도, 가스 성분, 유동량, 작동 압력, 튜브 측 매체 및 사용 가능한 설치 공간그래서 핀트 튜브 구성이 장비 디자인과 일치할 수 있습니다.
