| 제품: | HFW 핀 튜브 | 재료: | ASTM A213 T9 |
|---|---|---|---|
| 애플리케이션: | 과열기 | 패키지: | 철제 프레임 나무 케이스 |

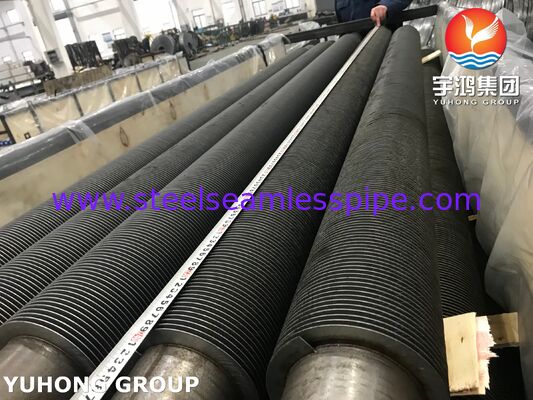

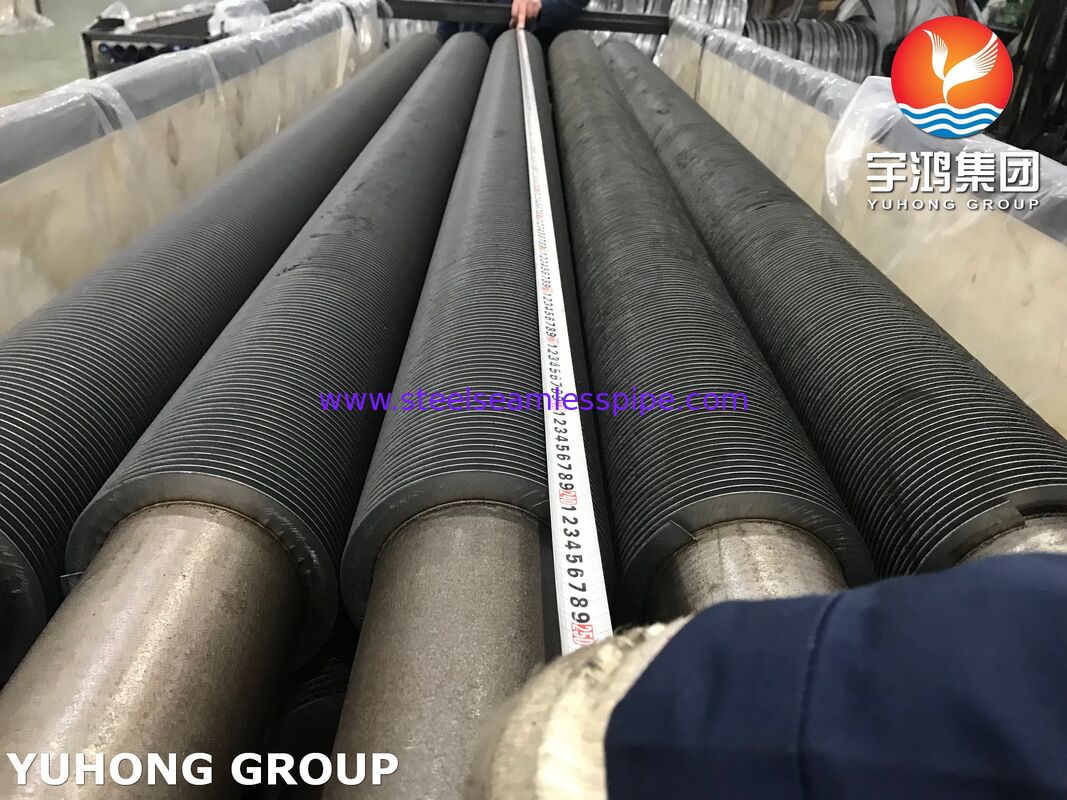

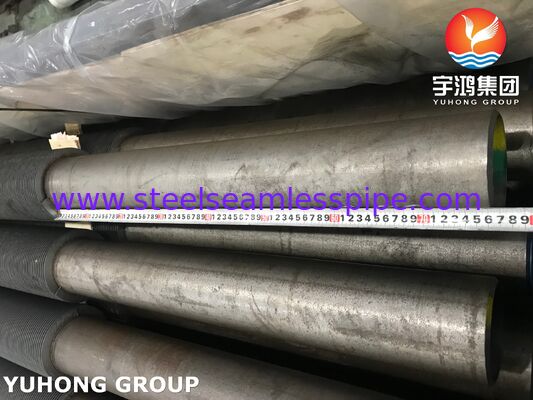

슈퍼 히터용 ASTM A213 T9 고주파 용접 핀 튜브고온 열 전달 부품으로 요구되는 보일러, 전력 생산, 폐열 회수 및 산업용 난방 용도로 설계되었습니다.ASTM A213 T9 합금강기본 튜브로, 지느러미는 고주파 전기 저항 용접 과정을 사용하여 튜브 표면에 지속적으로 용접됩니다.
T9는크롬-몰리브덴 합금강높은 온도 서비스용으로 개발되었습니다. 크롬, 몰리브덴, 높은 온도 강도, 산화 저항,그리고 열 안정성 때문에 뜨거운 연소 가스에 노출 된 초열기 부문에 적합합니다..
고 주파수 용접 핀 구조는 맨 튜브에 비해 외부 열 전달 영역을 크게 증가시킵니다.이것은 슈퍼 히터 가스가 효율적인 가스 측 열 전달을 달성 할 수 있도록 동시에 컴팩트한 열 전송 표면을 유지합니다..
슈퍼 히터 애플리케이션을 위해 이러한 튜브는 고객의 요구에 따라 제조 될 수 있습니다튜브 지름, 벽 두께, 지느러미 높이, 지느러미 두께, 지느러미 거리가, 튜브 길이, 지느러미 구성 및 재료 요구 사항.
슈퍼 히터 (superheater) 는 고온 연소 가스로부터 포화 또는 부분 가열 된 증기로 열을 전송하여 더 높은 온도의 과열 된 증기를 생산하여 터빈 또는 프로세스 사용 하에 사용합니다.
열이 전달되는 표면은 다음을 견딜 수 있어야 합니다.
ASTM A213 T9이 환경에서는 이점이 있습니다. 크롬과 몰리브덴 합금으로 고온에서 기존 탄소강 파이프보다 더 나은 성능을 제공합니다.
의고주파 용접 핀가스 쪽 표면 면적을 확장함으로써 열 전달 효율을 더욱 향상시킵니다. 이것은 상대적으로 컴팩트한 슈퍼 히터 배열에서 더 큰 열 전송 업무를 달성 할 수 있습니다.
ASTM A213 T9 HFW 핀 튜브는 특히 다음과 같은 용도로 적합합니다.
이건주요 응용 프로그램이 제품: T9 핀 튜브는 뜨거운 연소 가스가 열을 증기로 옮기는 컨벡션형 초열기 구간에서 사용할 수 있습니다.
그들은 발전소에서 사용되는 고압 및 고온 보일러 열 전달 표면에 통합 될 수 있습니다.
고온 배기가스가 증기를 생성하거나 과열하기 위해 복원되는 경우 T9 핀 튜브를 사용할 수 있습니다.
그들은 고온 열 전달 섹션을 선택 하 여 고려 될 수 있습니다.열 회수 증기 발전기, HRSG 설계자의 온도, 압력, 금속 및 용접 요구 사항에 따라
고온 증기 생산이 필요한 공정 산업은 적절한 초열기 및 열 회수 섹션에 합금강 핀 튜브를 사용할 수 있습니다.
최종 크기는 항상 보일러 또는 열 교환기 설계에 의해 결정되어야합니다. 다음 범위는 제품의 제한이 아닌 전형적인 제조 가능성입니다.
| 항목 | 일반 범위 |
|---|---|
| 외부 지름 | 25.4~63.5mm |
| 벽 두께 | 20.58.0mm |
| 튜브 길이 | 31000~15,000 mm |

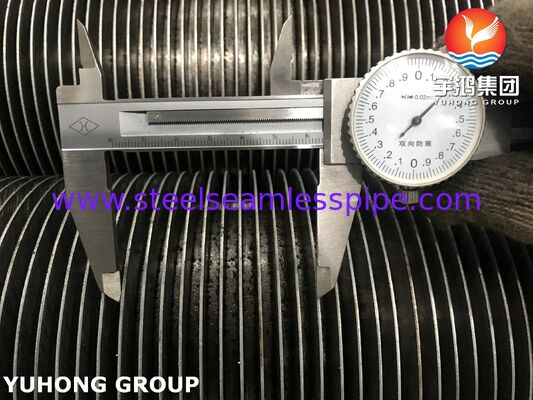

| 날개 높이 | 8~25mm |
| 지느러미 두께 | 00.8~2.5mm |
| 핀 피치 | 2.5·10mm |
| 핀 타입 | 설계에 따라 단단한 / 톱니 모양 |
큰 산업 프로젝트의 경우특별한 튜브 지름, 벽 두께, 핀 차원 및 길이가 고객의 그림과 프로젝트 사양에 따라 제조 될 수 있습니다..
일반적인 구성은 다음으로 구성될 수 있습니다.
ASTM A213 T9 튜브 + 탄소/연금강 핀 + 연속 HFW 고정
지느러미 재료는연소 가스 온도, 부식 환경, 열 확장 요구 사항, 용접 절차 및 구매자의 사양.
다음 값은ASTM A213 T9표준 및 구매 사양의 적용되는 판은 최종 승인에 사용되어야 합니다.
| 원소 | 전형적인 ASTM A213 T9 요구 사항, % |
|---|---|
| 탄소 (C) | 0최대 0.15 |
| 망간 (Mn) | 0.30 ∼ 0.60 |
| 포스포스 (P) | 00.025 최고 |
| 황 (S) | 00.025 최고 |
| 실리콘 (Si) | 0.25-100 |
| 크롬 (Cr) | 80.0010.00 |
| 몰리브덴 (Mo) | 0.90 ̊110 |
의Cr-Mo 합금 시스템특히 높은 온도 서비스에서 중요합니다. 크롬은 산화 저항에 기여하고 몰리브덴은 높은 온도 강도와 변형 저항을 향상시킵니다.
참고:화학적 구성은 구매 주문에 명시된 정확한 ASTM A213/ASME SA213 에디션과 비교하여 확인해야 합니다.
전형적인 ASTM A213 T9의 최소 기계적 요구 사항은 다음을 포함한다.
| 재산 | ASTM A213 T9 요구 사항 |
|---|---|
| 당기력 | 415 MPa 분 |
| 양력 강도 | 205 MPa 미니 |
| 길쭉함 | 30% 미니 |
기계적 성질은 일반적으로 재료 시험 인증서 및 적용 가능한 기계적 시험 절차를 사용하여 검증됩니다.
실제 조달의 경우,적용 가능한 최신 ASTM/ASME 에디션과 프로젝트 사양이 우선됩니다.위의 일반적인 값보다 높습니다.
핀은 계속적으로 제어 된 튜브를 사용하여 T9 튜브에 고정됩니다.고주파 저항 용접 과정.
제조 중에:
기계적으로 고정된 지느러미와 달리, 적절하게 생산 된 HFW 지느러미는피인-튜브 인터페이스를 따라 연속 고정, 이는 열전도와 장기적인 서비스 신뢰성에 중요합니다.
품질 통제는ASTM A213 T9 기본 튜브그리고고주파 용접 핀 고정 장치.
분광학 또는 다른 적절한 화학적 분석을 사용하여 T9 합금 성분을 확인할 수 있습니다.
튼튼성 테스트는 기본 튜브 재료의 필요한 튼튼성, 양력 강도 및 연장도를 검증합니다.
가혹성 검사는 적용된 사양에 의해 요구되는 경우 재료 상태와 생산 일관성을 확인하기 위해 수행될 수 있습니다.
수직 압력 검사는 적용 가능한 ASTM/ASME 표준 및 구매자의 요구 사항에 따라 기본 튜브 또는 완성된 집합체에 수행될 수 있습니다.
전형적인 차원 검사에는 다음이 포함됩니다.
튜브 및 핀 표면은 다음과 같은 점에 대해 시각적으로 검사합니다.
HFW 매듭은 구매자의 품질 요구 사항에 따라 평가되어야합니다. 파괴적 용접 검사, 금속학적 검사, 껍질 / 고정 테스트,또는 자격 및 생산 통제를 위해 다른 적용 가능한 검사 방법을 지정할 수 있습니다..
프로젝트 사양이 요구하는 경우, 적용 가능한 NDE 방법은 다음을 포함할 수 있습니다.
정확한 NDE 방법은파이프 사양, 설계 코드, 서비스 조건, 구매자의 검사 계획.
T9 Cr-Mo 스틸은 고온 보일러와 열 교환기 용으로 설계되었습니다.
지느러미는 동일한 지름의 맨 파이프보다 가스 측면 표면 면적이 훨씬 더 많습니다.
연속 HFW 부착은 튜브와 핀 사이에 직접 열 전달 경로를 제공합니다.
더 높은 표면 면적 밀도는 엔지니어들이 더 작은 열 전달 구간 내에서 필요한 열 전달 업무를 달성하는 데 도움이 될 수 있습니다.
T9 합금강과 용접 핀 구조의 조합은 제품을 고온 초열 및 열 회수 응용 프로그램에 적합하게 만듭니다.
각 생산 대량에는 다음과 같은 적절한 품질 문서가 제공 될 수 있습니다.
검사 요구 사항은ASME, ASTM, EN, API, 프로젝트 사양 또는 구매자가 승인한 검사 및 시험 계획.
완제 된 핀 튜브는 일반적으로 운송 중 기계적 손상으로부터 보호됩니다. 튜브 길이와 고객의 요구 사항에 따라 패키지는 다음을 포함 할 수 있습니다.
국제 운송을 위해 포장지는튜브 길이, 무게, 목적지, 처리 방법 및 고객 요구 사항.
ASTM A213 T9 고주파 용접된 핀 튜브고온 보일러 및 열 회수용 용도로 설계된 열 전달 부품입니다.Cr-Mo 합금 강철 T9 기본 튜브a와연속 고주파 용접 핀, 고온 재료 성능과 가스 측 열 전달 영역을 증가시키는 동시에 제공.
그들은 특히슈퍼 히터, 재 히터, 전력 보일러, 폐열 회수 보일러, HRSG 및 선택된 산업용 열 회수 시스템.
슈퍼 히터 제조업체 또는 EPC 계약자에게 가장 중요한 구매 매개 변수는T9 튜브 사양, 튜브 OD 및 벽 두께, 핀 재료, 핀 높이, 핀 두께, 핀 피치, 핀 고정 품질, 설계 온도, 설계 압력및 적용되는 검사 요구 사항.
