| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | HFW 핀 튜브 | 재료: | ASTM A335 P22 |
|---|---|---|---|
| 애플리케이션: | 절약가 | 패키지: | 철제 프레임 나무 케이스 |
| 강조하다: | ASTM A335 P22 핀 튜브,이코노마이저용 HFW 핀 튜브,보증이 있는 경제기 핑 튜브 |
||

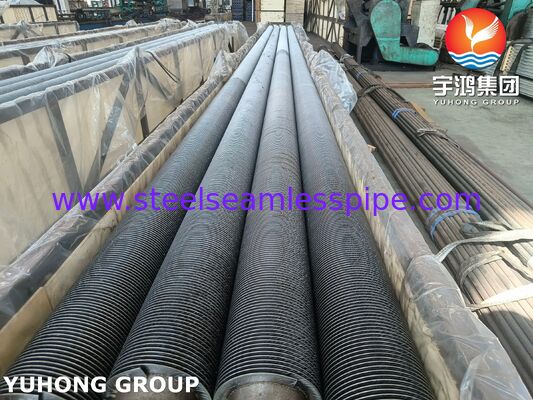

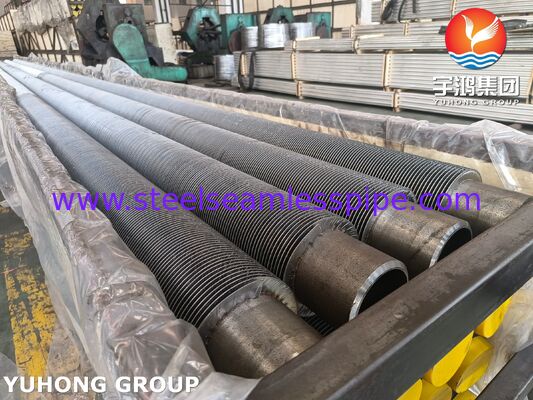

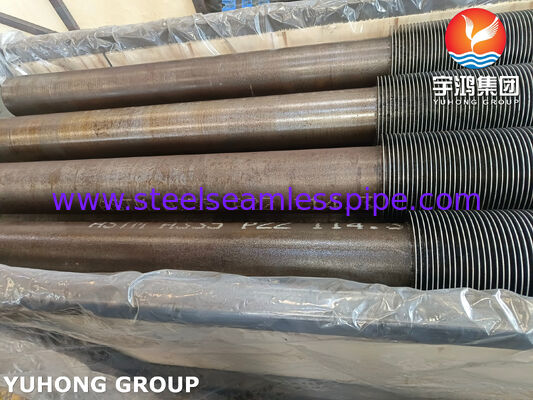

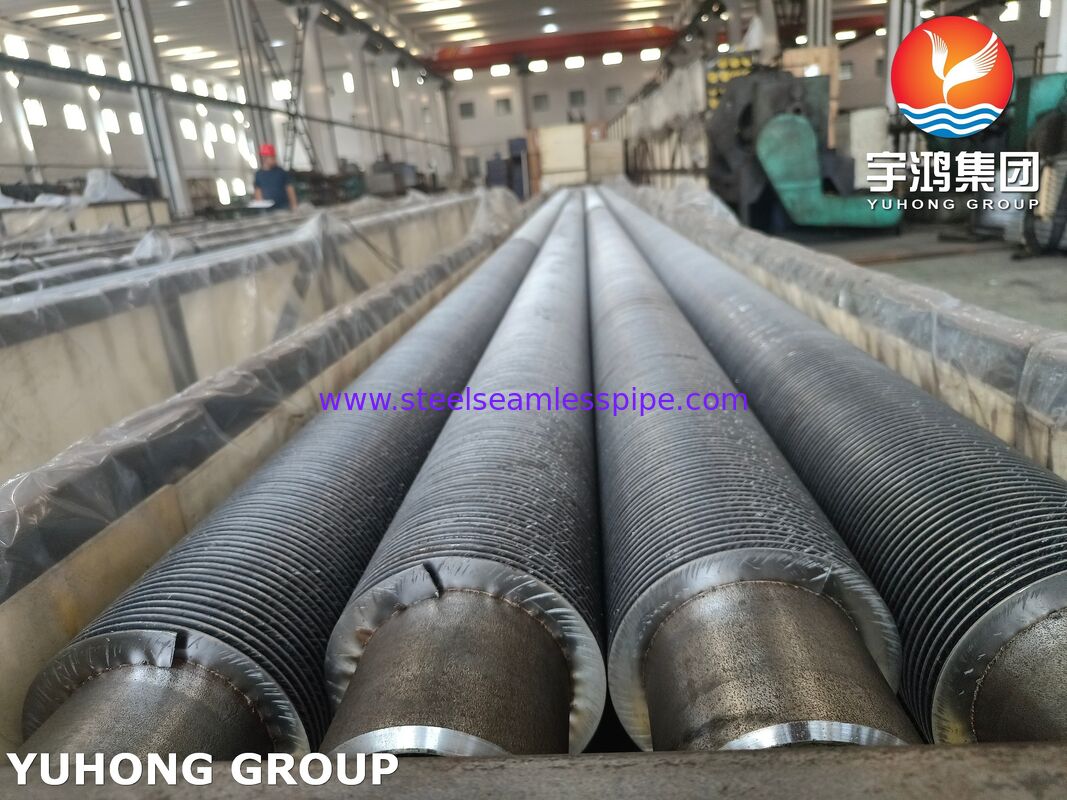

ASTM A335 P22 고주파 용접된 핀 튜브고온 경제기, 보일러 열 회수 부문, HRSG 시스템 및 산업 폐기물 열 회수 장비에 설계된 엔지니어링 열 전달 파이프입니다.P22 합금강 파이프그리고 연속으로 용접된 지느러미이러한 튜브는 까다로운 운영 조건에서 신뢰할 수있는 기계적 및 열 성능을 유지하면서 일반 튜브보다 훨씬 더 큰 외부 열 전달 표면을 제공합니다..
ASTM A335 P22는 크롬-몰리브덴 합금 강철로2.25% 크롬, 1% 몰리브덴고온 강도, 산화 저항성,열 분해에 대한 저항성 때문에 통상 탄소 강철 튜브가 충분한 온도 능력을 제공하지 않을 수있는 보일러 및 열 회수 응용 프로그램에 특히 적합합니다..
고 주파수 용접 과정은 지느러미 스트립과 튜브 표면에 연속적인 금속 결합을 만듭니다.이것은 튜브 내부의 작업 유체에 뜨거운 연소 가스에서 효율적인 열 전달을 제공하면서 진동에 대한 좋은 저항과 반복 열 순환을 유지.
경제자 응용 용도로, P22 HFW 핀 튜브는 주로 보일러 배기가스에서 감각 열을 복구하고 공급 물 또는 다른 공정 유체로 전송하는 데 사용됩니다.연료 소비를 줄여줍니다., 보일러의 효율을 향상시키고 배출 된 연소 가스의 온도를 낮추고 있습니다.
이코노마이저의 열 전달 성능은 사용 가능한 표면과 연소 가스의 온도에 크게 달려 있습니다.핑닝 튜브는 튜브 길이 또는 장비 발자국을 비례적으로 증가시키지 않고 외부 열 전달 부위를 증가시킵니다..
이 병합은ASTM A335 P22 튜브 재료 + 고주파 용접 핀 구조몇 가지 장점을 제공합니다.
P22은 특히 상대적으로 높은 연소 가스 온도 또는 심각한 열 조건에 노출 된 경제 세크션에서 유용합니다.
ASTM A335 P22 HFW 핀 튜브는 주로 다음과 같이 사용됩니다.
이것은 주요 응용 프로그램입니다. 핑닝 튜브는 보일러 연소 가스로부터 열을 회복하고 물을 증기 생성 시스템에 입력하기 전에 보일러 공급수를 사전 가열하는 데 사용합니다.
P22 핀 튜브는 고온 열 복원 섹션에서 사용할 수 있습니다.열 회수 증기 발전기 (HRSG)고온 합금강 튜브가 필요한 경우
산업 시설은 오븐, 공정 장비, 엔진, 터빈 및 기타 고온 시스템에서 생성되는 뜨거운 배기가스 흐름에서 에너지를 복구하기 위해 P22 HFW 핀 튜브를 사용할 수 있습니다.
그들은 높은 온도 강도와 신뢰할 수있는 열 회수가 필요한 유틸리티 및 산업용 전력 생산 장비의 열 전송 섹션에 적합합니다.
응용 분야는 가열 가스로부터 열을 회수해야하는 정유 공장, 석유화학, 화학, 금속 및 기타 산업 시설을 포함한다.
P22 HFW 핀 튜브는 일반적으로 다음으로 구성됩니다.
P22 합금 철강 튜브 → 고주파 용접 핀 → 연속 핀 열 전달 표면
핀은 고주파 전기 저항 용접 과정을 사용하여 외부 튜브 벽에 지속적으로 용접됩니다. 기계적으로 조립 된 핀 장치와 달리용접 연결은 튜브와 핀 사이에 강력하고 지속적인 열 전달 경로를 제공합니다.
이코노마이저 설계에 따라 고객은 다음과 같은 다양한 조합을 지정할 수 있습니다.
최종 크기는 항상 경제자 열 설계, 압력 요구 사항, 가스 속도, 오염 조건 및 적용 가능한 프로젝트 사양에 따라 결정해야합니다.
전형적인 튜브 크기는 다음과 같습니다.
| 매개 변수 | 일반 범위 |
|---|---|
| 튜브 과다 투여 | 25~76mm |
| 파이프 벽 두께 | 20.58.0mm |
| 날개 길이 | 11000~12,000mm |
| 날개 높이 | 8~30mm |
| 지느러미 두께 | 00.8~2.5mm |
| 핀 피치 | 2.5·12mm |
| 텅 빈 튜브 끝 | 50~300mm 또는 도면에 따라 |
일반적인 튜브 지름은25.4mm, 31.8mm, 38.1mm, 44.5mm, 50.8mm, 57mm 및 63.5mm고객의 경제자 설계에 따라 제조 될 수 있습니다.
이 값들은 고정된 ASTM A335 차원 요구 사항보다는 대표적인 제조 범위입니다.정확한 튜브와 핀 크기는 승인 된 엔지니어링 도면과 구매 사양에 의해 확인되어야 합니다..
ASTM A335 P22는 고온 서비스를 위해 크롬과 몰리브덴을 포함하는 페리트 합금 강철이다.
| 원소 | 전형적인 ASTM A335 P22 요구 사항, wt.% |
|---|---|
| 탄소 (C) | 0.056015 |
| 망간 (Mn) | 0.30 ∼ 0.60 |
| 포스포스 (P) | ≤0.025 |
| 황 (S) | ≤0.025 |
| 실리콘 (Si) | ≤0.50 |
| 크롬 (Cr) | 1.90260 |
| 몰리브덴 (Mo) | 0.87 ′′1.13 |
크롬 함유량은 고온에서 산화 및 진식 저항을 향상시키고, 몰리브덴은 고온 강도 및 미끄러지기 저항에 기여합니다.
위와 같은 화학적 구성은 사용 가능한ASTM A335/A335M그리고 제품과 함께 제공되는 특정 재료 인증서.
ASTM A335 P22에 대한 전형적인 최소 기계적 요구 사항은 다음을 포함한다.
| 재산 | 요구 사항 |
|---|---|
| 당기력 | ≥415 MPa |
| 양력 강도 | ≥205 MPa |
| 길쭉함 | ≥30% |
실제 기계적 특성은 제조 조건과 열처리에 따라 지정된 최소 값을 초과할 수 있습니다.
이코노마이저 용도로 the material's elevated-temperature performance is particularly important because the tube is exposed to temperature fluctuations and pressure while transferring heat from the flue gas to the internal fluid.
핀 스트립은 고주파 용접 과정을 사용하여 P22 튜브에 지속적으로 고정됩니다.
용접 도중, 고주파 전기 전류는 핀-튜브 인터페이스에서 지역적 난방을 생성한다. 그 다음 압력을 가하여 연속적인 용접 연결을 설정한다.
제조 과정은 일반적으로 다음을 포함합니다.
올바른 용접 매개 변수는 과도한 열 입력이 튜브 재료에 부정적인 영향을 줄 수 있기 때문에 필수적입니다. 불충분한 열 입력이 불충분한 핀 결합으로 이어질 수 있습니다.
품질 통제는ASTM A335 P22 튜브그리고고주파 용접 핀 구조.
구매 사양 및 응용 프로그램에 따라 테스트는 다음을 포함할 수 있습니다.
P22 합금 성분을 확인하기 위해 긍정적인 물질 식별 또는 실험실 화학 분석을 사용할 수 있습니다.
튼튼성 테스트는 적용 가능한 재료 사양에 대한 튼튼성, 양력 강도 및 연장도를 확인합니다.
단단성 검사는 재료 상태와 열처리 일관성을 확인하기 위해 수행될 수 있다.
튜브는 적용 가능한 ASTM 사양, 프로젝트 요구 사항 또는 구매자의 사양에 따라 수직 테스트를 할 수 있습니다.
에디 전류 검사는 튜브의 특정 표면 및 거의 표면 불연속성을 감지하는 데 사용될 수 있습니다.
튜브 재료 또는 용접 영역의 내부 또는 부피적 불연속성을 탐지하기 위해 초음파 검사를 지정할 수 있다.
용접된 지느러미 연결은 연속성, 접착 품질, 단절, 과도한 용접 불규칙성, 분리 및 기타 결함을 검사해야합니다.
중요한 차원은 다음과 같습니다.
완성 된 튜브는 표면 손상, 핀 변형, 불완전 용접, 균열, 부식, 과도한 산화 및 기타 제조 결함을 위해 시각적으로 검사해야합니다.
시험 요구 사항은 생산 전에 합의되어야합니다. 적용 가능한 검사 계획은 고객의 프로젝트 사양과 규격에 달려 있기 때문입니다.
용접 된 지느러미는 외부 열 전달 영역을 증가 시키고, 비교적 컴팩트 인 설치 내에서 더 많은 열을 전달 할 수 있습니다.
P22 크롬-몰리브덴 강철은 많은 전통적인 탄소 강철 튜브 등급보다 높은 온도에서 더 나은 성능을 제공합니다.
연속적인 고주파 용접은 지느러미와 튜브 사이의 신뢰할 수있는 연결을 만들어 열 전달 효율과 기계적인 진동에 대한 저항을 향상시킵니다.
핑네드 튜브의 표면 면적이 커지면 설계자들이 더 컴팩트한 튜브 뱅크로 요구되는 열 전달 업무를 달성 할 수 있습니다.
적절하게 제조된 HFW 핀 튜브는 보일러와 폐열 회수 시스템에서 발생하는 반복 된 난방 및 냉각 주기에 견딜 수 있습니다.
평형 튜브는 주로 외부 튜브 표면을 통해 열 전달을 제공합니다. 그러나 경제자에서는 가스 측 열 전송 계수는 액체 측 계수보다 종종 훨씬 낮습니다..
핀을 추가하면 기체 면적이 증가하고 따라서 열 전달 저항을 균형을 잡는 데 도움이 됩니다.
이것은 HFW 핀 튜브를 특히 다음과 같은 용도로 매력적입니다.
뜨거운 연소 가스 → 핀 표면 → 용접된 핀/튜브 인터페이스 → P22 파이프 벽 → 공급 물
그 결과 사용 가능한 열 전달 표면을 보다 효율적으로 사용할 수 있습니다.
ASTM A335 P22 HFW 플렌드 튜브는 특히 다음 용도로 적합합니다.
최종 재료 선택은연소 가스의 온도, 공급 물의 온도, 압력, 부식 환경, 황 함량, 재/오염 특성, 열 순환 및 설계 수명.
P22 HFW 핀 튜브는 고객 도면 또는 엔지니어링 사양에 따라 공급 될 수 있습니다. 프로젝트에 따라 사용자 정의는 다음을 포함 할 수 있습니다.
각 생산 대량에는 관련 품질 문서가 제공 될 수 있습니다.재료 시험 인증서 (MTC), 차원 검사 보고서, 기계적 검사 결과, 화학적 분석 결과 및 적용 가능한 비파괴적 검사 기록.
중요 보일러 및 열 회수 응용 프로그램에서 품질 통제는 입출 P22 튜브 검증에서 핀 용접 및 최종 검사까지 제조 프로세스 전체로 확장되어야합니다.
특히 다음 사항에 주의를 기울여야 합니다.
이 접근 방식은 완성된 핀 튜브가 까다로운 경제자 응용 프로그램의 기술적 요구 사항을 충족시키는 것을 보장합니다.
ASTM A335 P22 고주파 용접된 핀 튜브고온 합금 강철 성능과 고효율의 핀드 열 전달의 실용적인 조합을 제공합니다. 그들의 주요 응용 프로그램은보일러 경제기, 그들은 뜨거운 연소 가스로부터 열을 회복하고 보일러 공급수에 전송합니다.
그 사용은 또한HRSG, 폐기물 열 회수 보일러, 발전소, 정유 공장, 석유화학 시설 및 산업 용기 열 회수 시스템.
높은 열 전달 용량, 소형 장비 크기 및 높은 온도에서 안정적인 작동이 필요한 프로젝트의 경우P22 HFW 핀 튜브는 경제 온도 전송 표면에 강력한 솔루션입니다.
