| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| 모델 번호: | 해당 없음 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | To be discussed |
| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 50-120일 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 5000은 / 일을 잽니다 |
| 제품: | 더블 H 핀 튜브 | 재료: | ASTM A213 Gr.1 |
|---|---|---|---|
| 애플리케이션: | 발전소 | 패키지: | 철제 프레임 나무 케이스 |
| 강조하다: | ASTM A210 Gr.1 핀 튜브,발전소용 이중 H-핀 튜브,보증 포함 발전소용 핀 튜브 |
||

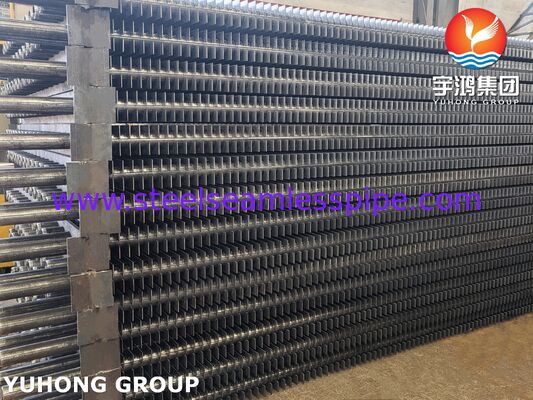

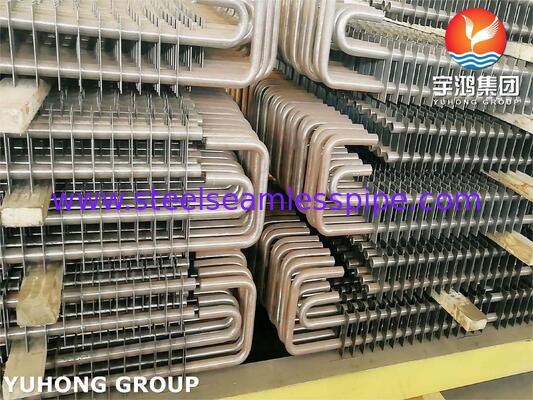

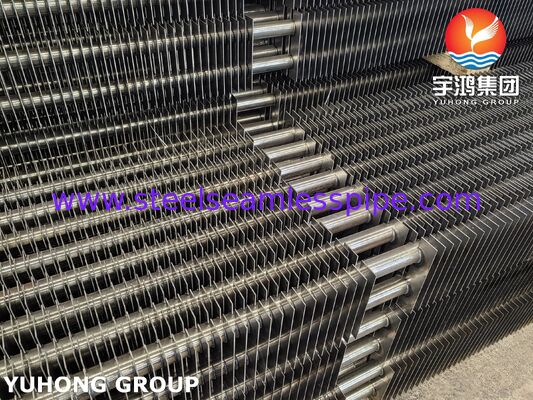

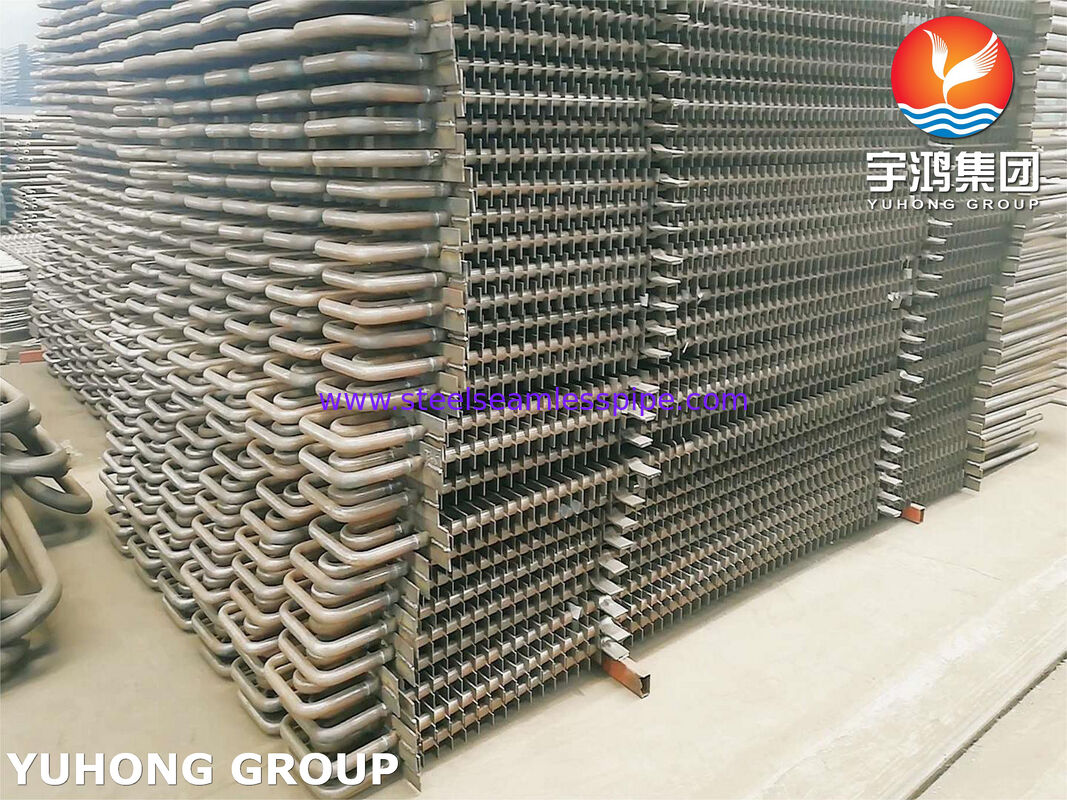

OurASTM A210 등급 1 이중 H 핀 튜브고스트레스 보일러 환경, 폐열 회수 시스템 및 발전소 경제 장치에 특별히 설계된 맞춤형 열 성능 솔루션입니다.H 모양의 이중 핀 구조를 갖춘, 매듭없는 중탄소 스틸 기지 튜브에 저항 용접, 이 디자인은 연소 가스 저항과 재 축적을 크게 줄이는 동시에 표면 열 교환 면적을 최대화합니다.
높은 열효율:이중 H 핀 배열은 표준 길쭉 또는 나선 핀 튜브의 표면 면적의 두 배를 제공하며 빠른 열 전도성을 촉진합니다.
방수 방지 및 자기 청소 기하학:이중 사각형 지느러미 구성으로 만들어진 직선 연소 가스 채널은 먼지 축적을 최소화하고 연소 펌프 마모를 줄입니다.
튼튼한 저항 용접:정밀 플래시 저항 용접은 높은 접촉 무결성을 보장하며 핀-튜브 인터페이스에서 열 저항을 제거합니다.
압력 감소:오픈 채널 핀 레이아웃은 튜브 뱅크를 통해 드래프트 손실을 줄여서 유도 드래프트 (ID) 팬의 전력 소비를 절약합니다.
우리는 맞춤 엔지니어링 도면과 국제 보일러 표준에 맞춘 이중 H 핀 튜브를 제조합니다.
| 컴포넌트 / 파라미터 | 표준 범위 (메트릭) | 표준 범위 (제국) |
|---|---|---|
| 베이스 튜브 사양 | ASTM A210 A-1 / Gr 등급1 | ASTM A210 A-1 / Gr 등급1 |
| 기본 튜브 바깥 지름 (OD) | 25.4mm ∙ 60.3mm | 10.0 in ₹ 2.375 in |
| 기본 튜브 벽 두께 | 20.77mm 6.5mm | 00.109 in ₹ 0.256 in |
| 핀 두께 | 1.5mm 4mm | 00.059 in ₹ 0.157 in |
| 핀 피치 | 10mm 35mm | 00.39인치 1.38인치 |
| 지느러미 높이 / 너비 | 30mm 65mm | 10.18인치 ₹ 2.56인치 |
| 튜브 길이 | 최대 15000mm | 최대 49.2피트 |
ASTM A210 Grade 1은 고압 보일러 및 초열 튜브에 최적화된 매듭없는 중탄소 강철 사양이다.
| 탄소 (C) | 망간 (Mn) | 포스포스 (P) | 황 (S) | 실리콘 (Si) |
|---|---|---|---|---|
| ≤0.27 | ≤0.93 | ≤0.035 | ≤0.035 | ≤0.1 |
팽창 강도: ≥415MPa
양력 강도:≥255MPa
연장 (2인치 / 50mm):≥30%
강도: ≤143HBW
중요한 발전소 인프라에 결함 없는 설치를 보장하기 위해 모든 생산 팩은 전체 프로세스 품질 검사를 거칩니다.
수정압 검사:시뮬레이션 된 발전소 운영 조건에서 파이프 압력 등급을 검증합니다.
에디 전류 검사 (ECT):표면과 표면 아래의 불완전함을 감지합니다.
초음파 결함 탐지 (UT):벽 두께 균일성 및 내부 금속 견고성 확인
핀 웰드 무결성 검사:용접 융합 비율을 확인하기 위한 기계적 당기 시험과 횡단 금속학적 검사 (95퍼센트) 의 내용입니다.
차원 및 시각 검사:핀 피치, 정렬, 튜브 직선, 그리고 표면 완성의 정확한 검증
석탄화력 발전소 및 바이오매스 발전소 경제화기
폐기물 열 회수 보일러 (WHRB)
가스 터빈 열 회수 증기 발전기 (HRSG)
산업용 석유화학용 보일러 및 전열기
