A213 T9 베이스 튜브 CS 가열기용 스터드

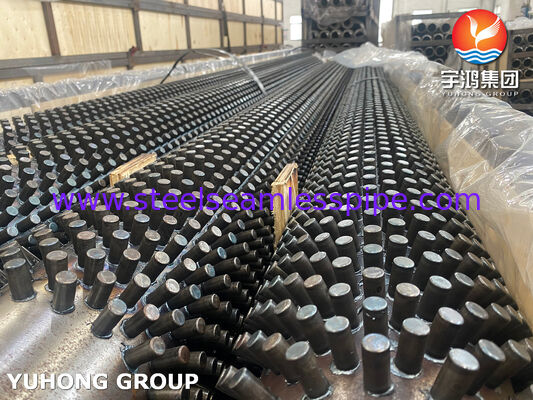

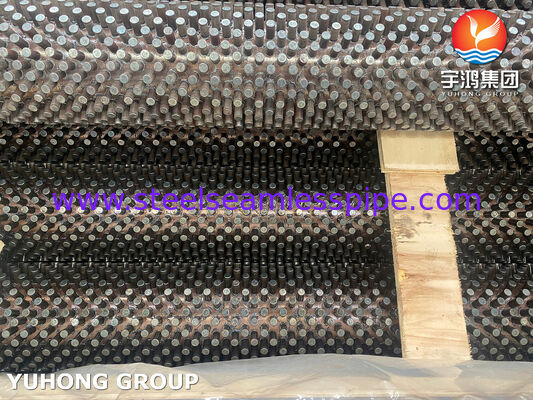

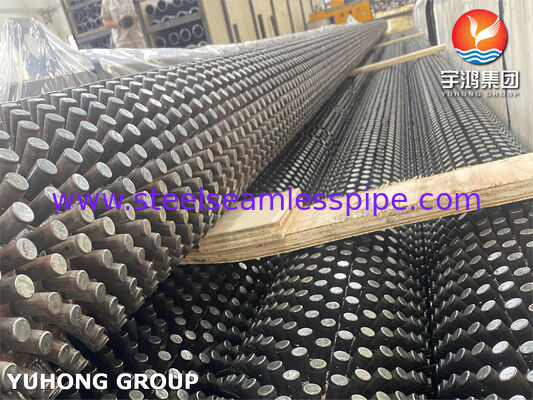

고주파 용접 스터드 핀 튜브(기본 튜브 ASTM A213 T9 + 탄소강 스터드)

까다로운 고온 및 고압 환경에서 뛰어난 열 전달을 위해 설계된 프리미엄 고주파 용접 스터드 핀 튜브를 만나보세요. 석유화학, 발전, 정유 산업의 글로벌 고객에게 열교환기 부품을 10년 이상 공급해 온 숙련된 대외 무역 전문가인 당사는 귀하의 프로젝트 요구 사항에 맞는 신뢰할 수 있는 고성능 솔루션을 제공합니다.

제품 개요: 고주파 용접 스터드 핀 튜브

네일헤드 튜브 또는 핀 핀 튜브라고도 알려진 스터드 핀 튜브는 기본 튜브의 외부 표면에 저항 용접되거나 고주파 용접된 원통형 스터드(핀)를 특징으로 합니다. 이 디자인은 우수한 기계적 강도와 내오염성을 유지하면서 열 전달 표면적(일반적으로 베어 튜브의 2~3배)을 크게 늘립니다.

탄소강(CS) 스터드 조합이 포함된 ASTM A213 T9 기본 튜브는 고온 응용 분야에서 탁월한 성능을 발휘합니다. T9 합금은 뛰어난 크리프 저항성, 내산화성 및 고온 강도를 제공하며, 견고한 탄소강 스터드는 대류 부분의 외부 열 전달을 향상시킵니다.

주요 이점 요약:

• 고주파 또는 저항 용접을 통한 강력한 금속 결합.
• 먼지가 많거나 침식성 또는 고온 가스 흐름에서 탁월한 성능을 발휘합니다.
• 사용자 정의 가능한 치수 및 스터드 패턴(사각형, 육각형 또는 나선형 피치).

제품 재질 사양

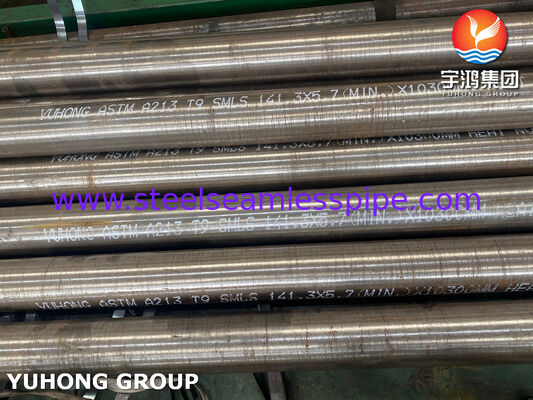

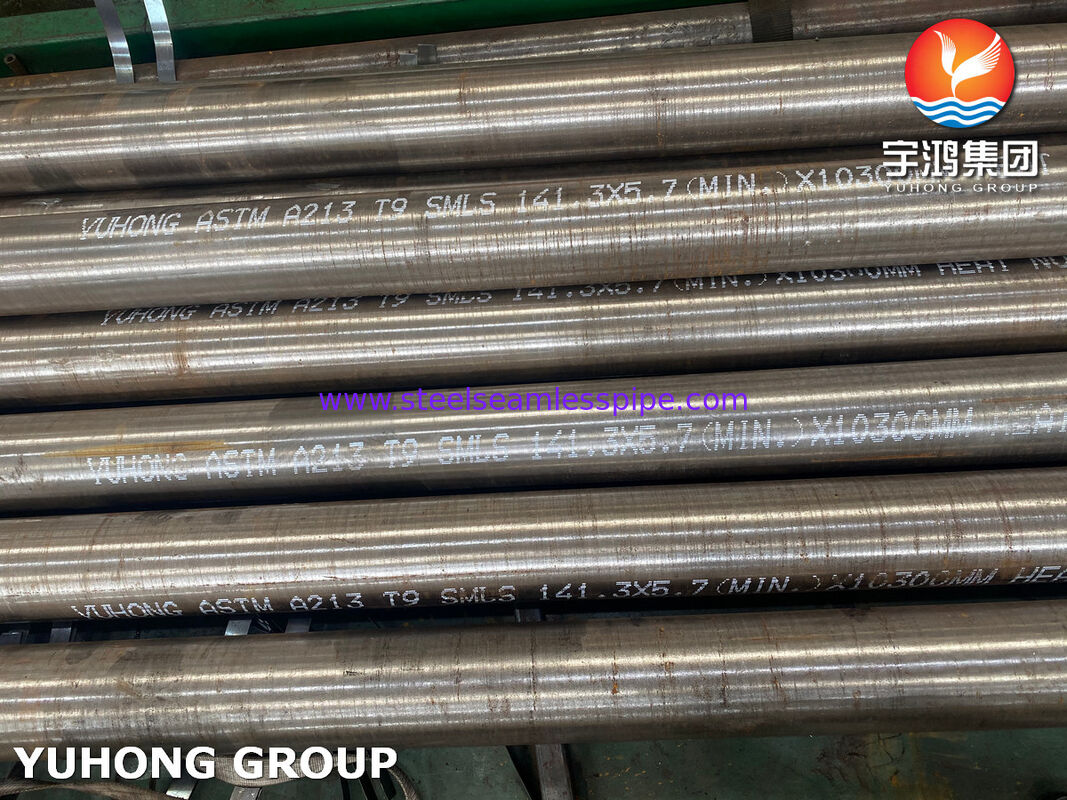

기본 튜브 재질: ASTM A213 T9 이음매 없는 페라이트계 합금강 튜브(9Cr-1Mo).

스터드(핀) 재질: 최적의 용접성과 비용 효율성을 위해 일반적으로 Q235B 또는 저탄소 등급과 동등한 탄소강(CS).

화학 성분

ASTM A213 T9 기본 튜브(무게 %):

탄소강 스터드(일반적인 저탄소 등급, 예: Q235B와 동등):

• C: 0.20% 이하
• 망간: 0.30-0.70%
• P: 0.045% 이하
• S: 0.045% 이하
• Si: ≤0.30%(대략)

T9의 기계적 특성에는 415MPa의 최소 인장 강도와 205MPa의 항복 강도가 포함되어 있어 고온에 이상적입니다.

구조 및 제조공정

구성요소:

• 기본 튜브: 압력 억제 및 부식/산화 저항성을 제공하는 이음매 없는 합금 강관.
• 스터드(핀): 튜브 표면에 수직 또는 각도로 용접된 별도의 원통형 또는 원추형 핀입니다.
• 용접 접합: 고주파 저항 용접은 열 영향을 받는 부분을 최소화하면서 강력하고 연속적인 금속 결합을 생성하여 열 순환 및 진동에 대한 내구성을 보장합니다.

임베딩/용접 프로세스: 스터드는 제어된 피치에서 고주파 또는 저항 방법을 사용하여 자동으로 용접됩니다. 용접 침투는 일반적으로 1.5mm 이상이며 비드 높이가 낮고(1mm 이하) 스패터가 없습니다. 이 프로세스는 최대 600°C(등급에 따라 다름)까지의 고온 서비스에 적합한 견고한 부착을 보장합니다.

치수 및 공차

일반적인 제조 범위(요청 시 맞춤형 크기 제공 가능):

타원형, 편심 및 기타 공차는 ASTM A213 및 고객 사양을 준수합니다. 수압 테스트(1.5× 설계 압력)가 표준입니다.

성능상의 이점

• 향상된 열 전달: 베어 튜브에 비해 표면적과 열 효율이 2-3배 증가합니다. 낮은 가스측 열전달 계수에 이상적입니다.
• 파울링 및 침식 저항: 개별 스터드는 먼지가 많은 환경에서 연속 핀보다 재 축적 및 입자 충돌에 더 잘 저항합니다.
• 고온 내구성: T9 합금은 탁월한 크리프 및 내산화성을 제공합니다. 강한 용접은 열 순환을 견뎌냅니다.
• 기계적 견고성: 우수한 진동 및 압력 저항; CFB 보일러와 같은 먼지가 많은 용도에 적합합니다.
• 비용 효율성: 최적의 성능/가치를 위해 프리미엄 기본 소재와 경제적인 CS 스터드를 결합합니다.

세부 적용 분야

당사의 스터드 핀 튜브는 다음 분야에서 널리 사용됩니다.

• 석유화학 및 정유: 개질기와 크래커의 공정 히터, 연소 히터, 대류 섹션.
• 발전: 보일러 이코노마이저, 과열기, 공기 예열기 및 폐열 회수 보일러, 특히 석탄/바이오매스 연소 또는 CFB 장치.
• 석유 및 가스: 업스트림/다운스트림 운영 및 해양 플랫폼의 열교환기.
• 폐기물 에너지화 및 소각로: 고농도 유황 또는 먼지가 많은 연도 가스를 처리하는 상부 용광로 섹션.
• 화학 처리: 고온 반응기 및 열 회수 시스템.
• 기타: 시멘트 가마, 유리 용광로, 해양 보일러.

왜 우리를 선택합니까? 우리의 장점과 경험

아시아, 유럽, 중동 및 미주 전역의 고객에게 핀 튜브를 수출하는 수년간의 전문 지식을 바탕으로 당사는 다음을 통해 두각을 나타냅니다.

• 엄격한 품질 관리: 전체 재료 추적성(EN 10204 3.1 인증서), 치수 검사 및 용접 테스트.
• 맞춤화 전문성: 특정 스터드 패턴, 길이 및 재료 조합에 대한 유연한 생산.
• 경쟁력 있는 리드 타임 및 가격: 효율적인 제조 및 글로벌 물류를 통해 안정적인 배송이 보장됩니다.
• 기술 지원: 우리 팀은 열 전달 계산, 재료 권장 사항 및 애프터 서비스를 제공합니다.
• 입증된 실적: 제품 신뢰성과 고객 만족에 대한 약속을 강조하는 반복 주문을 통해 주요 정유소 및 발전소에서 성공적인 프로젝트를 수행했습니다.
