| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | HFW 핀 튜브 |
| 최소 주문 수량: | 10PCS |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 철제 프레임 나무 케이스 |
| 배달 시간: | 수량에 따라 다름 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 달 당 1000 톤 |
| 기본 튜브 재질 표준: | ASTM A106 Gr.B 원활한 | 핀 부착 방법: | 고주파 용접(HFW) |
|---|---|---|---|
| 최대 작동 온도: | 400 ° C | 핀 밀도 범위: | 미터당 150-250개의 핀 |
| 강조하다: | 열교환기에 사용되는 나선형 펠링 튜브,A106 탄소강 핀형 관,스파이럴 용접으로 된 CS 핀 튜브 |
||

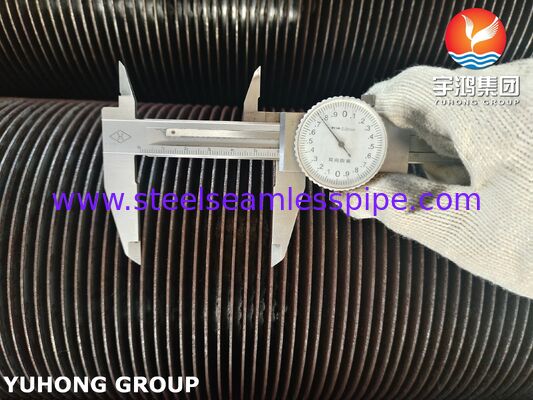

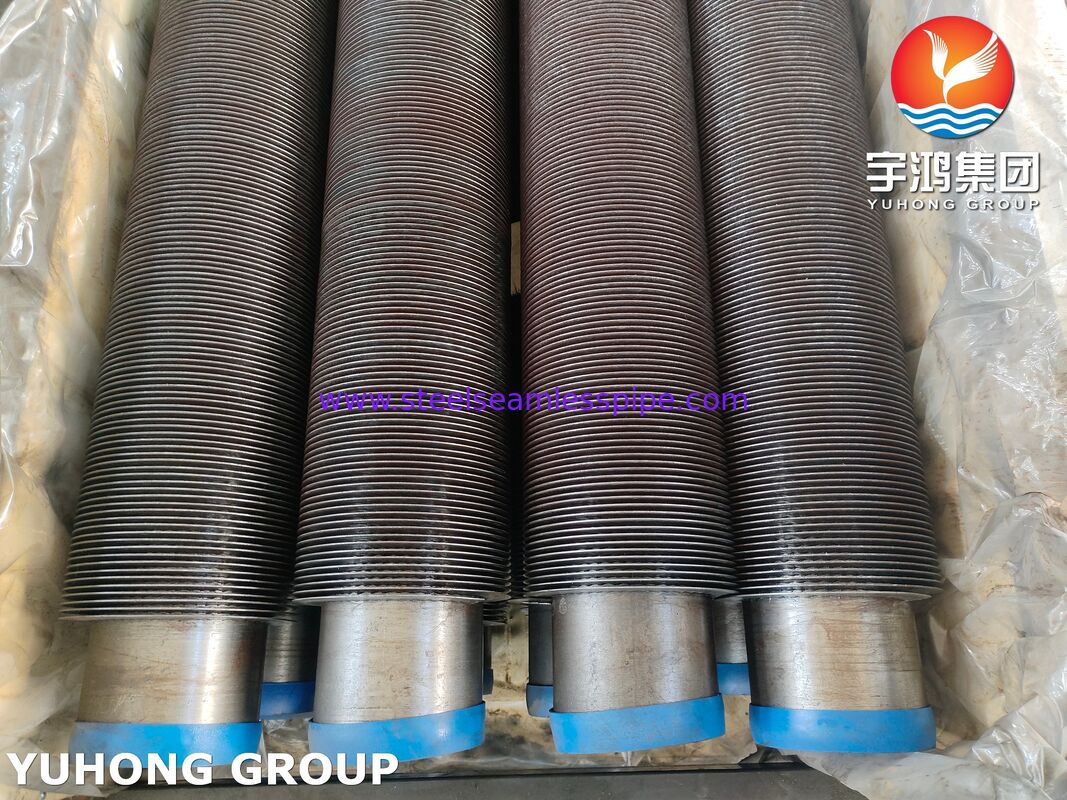

고주파 용접 (HFW) 톱니가 있는 튜브는 ASTM A106 Gr.B 매듭 없는 탄소 강철을 결합합니다.
고도의 고체 용접 기술을 이용한 탄소 강철 핑크로 된 기본 튜브.이 튜브
열 회수를 위해 이상적인, 맨 파이프에 비해 8-10배 더 높은 열 전달 효율을 제공합니다.시스템
보일러 및 400°C 이하의 온도에서 작동하는 프로세스 히터
| 구성 요소 | 소재 | 핵심 프로세스 |
|---|---|---|
| 베이스 튜브 | ASTM A106 Gr.B | 톱니 없는 냉면, OD 25.4-114.3mm |
| 잎겨드랑이 | 탄소강 (CS) | 고주파 용접 (2,000 Hz), 필러 없이 |
| 채권 품질 | 금속융합 | 100% 초음파 테스트, 절단 강도 ≥35MPa |
기본 튜브 (A106 Gr.B):
| 원소 | C | 원 | P (max) | S (최대) | 네 |
|---|---|---|---|---|---|
| % | ≤0.30 | 0.29-1.06 | 0.035 | 0.035 | ≥ 0.10 |
플린 (탄소철 SPHC):
| 원소 | C (최대) | Mn (최대) | P (max) | S (최대) | 알 (분) |
|---|---|---|---|---|---|
| % | 0.12 | 0.50 | 0.040 | 0.040 | 0.020 |
| 매개 변수 | 범위/내용 | 표준 |
|---|---|---|

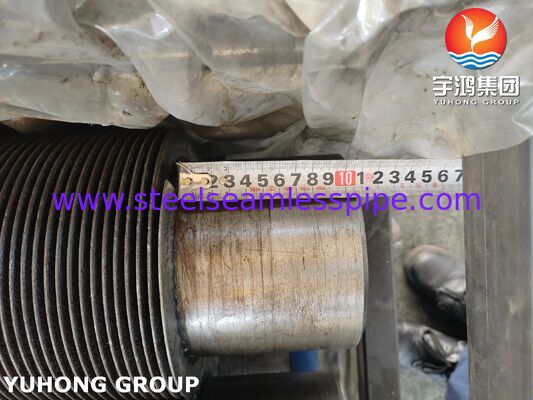

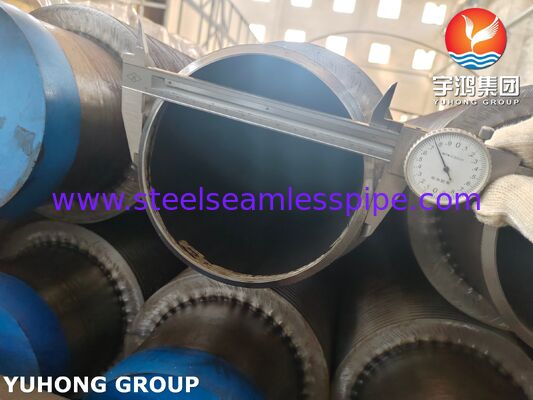

| 베이스 튜브 OD | 25.4 - 219mm (±0.15mm) | ASTM A106 |
| 핀 높이 (H) | 5~30mm (±0.5mm) | 고등 교육 표준 |
| 핀 두께 (T) | 0.8~3.0mm (±0.1mm) | 관습 |
| 핀 피치 | 4-25 (±0.2) | ASME B36.10M |
| 최대 길이 | 24m (직면 ≤1mm/m) | 관습 |
| 산업 | 사용 사례 | 튜브 구성 예제 |
|---|---|---|
| 발전소 | 에코노마이저, 에어 프리 히터 | OD 50.8mm + 16mm 날개 @ 197 FPM |
| 석유화학 | 가스 가열기, 원자로 | OD 76.2mm + 19mm 핀 @ 230 FPM |
| HVAC | 열 액체 난방기, 탈습기 | OD 38.1mm + 12.7mm 핀 @ 180 FPM |
| 폐기물 열 회수 | 배기 가스 보일러 (≤550°C) | 알루미늄 코팅 + 25.4mm 핀 |
