| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | 스터딩된 튜브 |
| 최소 주문 수량: | 10개 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 철 프레임 나무 케이스 |
| 배달 시간: | 수량에 따라 다릅니다 |
| 지불 조건: | 신용장, 티/티 |
| 공급 능력: | 한 달에 1000 톤 |
| 베이스 파이프 재질 등급: | ASTM A335 P22 | 스터드 밀도 범위 평방 피트당 120 - 400핀(맞춤형): | X120 - 평방피트당 핀 400개(맞춤형) |
|---|---|---|---|
| 압력 등급: | 500°C에서 ≥20MPa(2900psi) | 주요 응용 프로그램: | 전력 보일러, 석유화학 원자로, 폐기물 에너지 시스템 |
| 강조하다: | 스터드 튜브,ASTM A335 스터드 튜브,고온에 견딜 수 있는 톱니 튜브 |
||
ASTM A335 P22 크롬-몰리브덴 튜브로 열 전달 효율을 최적화

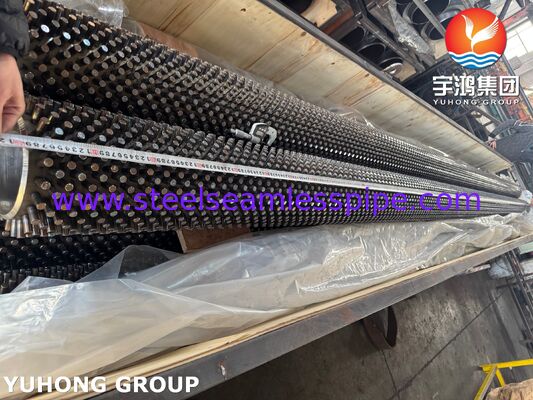

ASTM A335 P22 스터드 튜브는 극심한 열 응용을 위해 설계되었습니다. 이 튜브는 A335 P9 기본 파이프에 용접 된 고밀도 스터드 (핀) 을 갖추고 있습니다.3~5배로 온도 교환 표면 면적을 크게 확장합니다.폐기물 열 보일러 (WHB), HRSG 및 촉매 리포머에 이상적입니다. 600 ° C (1112 ° F) 까지의 온도와 20 MPa를 초과하는 압력에 견딜 수 있습니다.
| 프로세스 단계 | 주요 세부 사항 | 품질 보장 |
|---|---|---|
| 기본 파이프 선택 | ASTM A335 P9 매듭 없는 파이프, UT 테스트 및 ASME Sec II에 인증 | 추적가능성 있는 MTC |
| 스터드 용접 | 자동화된 GTAW 프로세스; 스턴 높이: 6-25mm; 밀도: 120-400 핀/ft2 | 절단 강도 ≥200 MPa |
| 열처리 | 950°C에서 정상화 + ASTM A335에 따라 730°C에서 온화 | 강도: 190-220 HB |
| NDT | 100% 염색체 침투성 검사 (PT) 용접기 + 수직 검사 (1.5x 설계 압력) | ASME Sec. V를 준수합니다. |
| 원소 | ASTM A335 P22 요구 사항 | 제조업체의 전형적인 제어 범위 |
|---|---|---|
| 탄소 (C) | 00.05 - 0.15 | 00.08 - 0.12 |
| 망간 (Mn) | 00.30 - 0.60 | 0.35 - 055 |
| 포스포스 (P) | ≤ 0.025 | ≤ 0.020 |
| 황 (S) | ≤ 0.025 | ≤ 0.015 |
| 실리콘 (Si) | 0.50 최대 | 00.15 - 0.35 |
| 크롬 (Cr) | 1.90 - 260 | 20.00 - 240 |
| 몰리브덴 (Mo) | 0.87 - 113 | 00.90 - 105 |
| 매개 변수 | 허용 기준 | 범위 (유례적) |
|---|---|---|

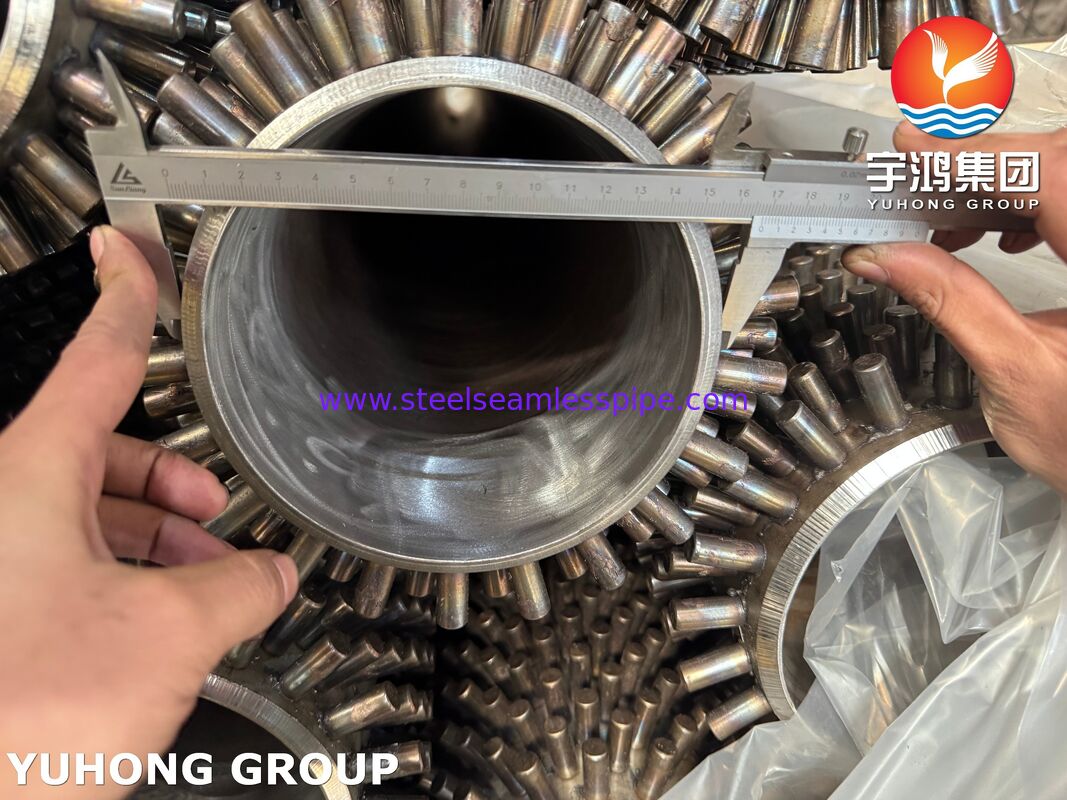

| 베이스 파이프 오디 | ASME B36.10M | ±0.75% (min ±0.10mm) |
| 벽 두께 | ASME B36.10M | +20% / -12.5% |

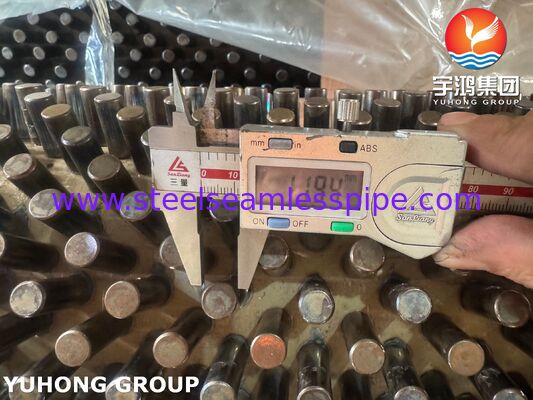

| 기둥 높이 | EN 12451 | ±0.3mm |
| 스터드 지름 | 관습 | ±0.2mm |
| 직선성 | ASTM E213 | 길이 ≤1.5mm/m |
소재 전문성: 15년 이상 ASTM A335 P9/P11/P22 합금 파이프 전문
첨단 용접: 로봇 GTAW는 ≤0.1mm 용접 하위 절단 (AWS D10.12 당) 을 보장합니다.
글로벌 컴플라이언스: ASME Sec. I, EN 10204 3.1, PED 2014/68/EU
사용자 정의: 맞춤형 스터드 패턴 (단계 / 직선) 및 보호 알루미니즘 코팅
입증된 성능: 2018년부터 EU/미국/MEA 전력 프로젝트에 공급된 튜브 50,000개 이상
