| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | EN10217-7 1.4301 알루미늄 핀이 있는 스테인레스 스틸 파이프 |
| 최소 주문 수량: | 100kg |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 플라이 목재 케이스 철강 프레임 ( 파이프의 두 끝은 플라스틱 뚜?? 을 가지고) |
| 배달 시간: | 20-80 일 |
| 지불 조건: | , l/c, t/t |
| 공급 능력: | 한 달에 1500 톤 |
| 제품 이름: | 돌출성형 핀 관 | 베어 튜브 사양 및 재료: | EN10217-7 1.4301 |
|---|---|---|---|
| 핀 재료: | 알류미늄 | 기본 튜브 OD: | 8-51mm |
| 핀 두꺼운: | 0.2-0.4mm | 핀 높이: | <17mm> |
| 핀 피치: | 1.6-10mm | 애플리케이션: | 열 교환기, 공기 히터, HVAC&R |

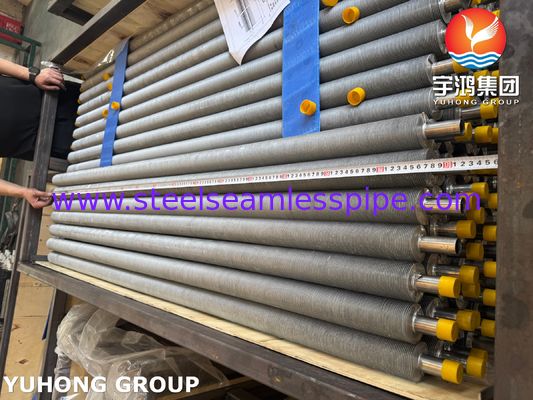

EN10217-7 1.4301 HVAC&R용 알 핀 엑스트루레이드 핀 튜브와 스테인리스 스틸 파이프
이 제품은 고효율의비메탈 플렌드 튜브, 특히 열 전달 응용 용도로 설계되었습니다. 유럽 표준에 따라 제조 된 코어 파이프로 구성됩니다.EN 10217-7(ASTM A312), 아우스테니틱 스테인레스 스틸 등급으로 만들어집니다.1.4301(이름치AISI 304이 코어 파이프에 영구적으로 접착되는 날개 표면은진압 과정.
이 설계의 기본 원리는 두 금속의 우수한 특성을 활용하는 것입니다.
의1.4301 스테인리스 스틸 내부 파이프썩지 않는 성질과 고압을 내포할 수 있는 성질과 강도를 갖추고 있어 물, 증기 등 다양한 화학물질을 운반하는 데 이상적입니다.
의외부 알루미늄 날개튜브의 외부 표면 면적을 크게 증가시킵니다.알루미늄의 높은 열전도성으로 인해 튜브 내부의 유체와 잎겨드랑이 바깥쪽을 흐르는 공기 (또는 가스) 사이에서는 매우 효율적인 열 전달이 가능합니다.
1화학 및 기계적 특성
| EN10217-7 1.4301 ((TP304) 화학적 성분 (%) |
||||||
| C | 원 | P | S | 네 | 니 | Cr |
| 00.08% | ≤2.00% | ≤0.045% | ≤0.030% | ≤1.0% | 80.0%-11.0% | 180.0% ~ 20.0% |
| 알루미늄 1060 핀 화학 성분 (%) | ||||||
| 알 | 페 | 네 | 큐 | 원 | Zn | 다른 것 |
| ≥ 99.60% | ≤ 0.35% | ≤ 0.25% | ≤ 0.05% | ≤ 0.03% | ≤ 0.05% | ≤ 0.40% |
기계적 특성
| 구성 요소 | 기계적 성능 | 주요 특징 |
| EN10217-7 1.4301 베이스 튜브 |
· 팽창 강도: ≥515 MPa ·강도 강도: ≥205 MPa · 연장 (50mm): ≥35% · 열처리 온도:1900°F ((1040°C) |
· 높은 강도 와 좋은 견고성 · 우수한 부식 피로 저항성 · 탁월 한 유연성 과 형성성 · 좋은 용접성 |
| 알루미늄 1060 핀 | ·팽창 강도: 70~110MPa ·연장: 15~25% ·딱딱함: 23 HB |
·가벼운 디자인 으로 시스템 부하 를 줄인다 ·진동 흡수용 유연성 |
2주요 특징
극도로 높은 열 전달 효율성
알루미늄 지느러미는 공기 접촉을 위한 표면 면적을 크게 증가시킵니다.알루미늄의 높은 열전도성으로 인해 강철 파이프 내부의 유체에서 외부 공기로 빠르고 효율적인 열 전달이 가능합니다..
내부 튜브는 부식 내성/압 내성 스테인레스 스틸을 사용하며, 외부 지느러미는 매우 전도성 있고 경제적인 알루미늄을 사용합니다.이 조합은 모든 스테인레스 스틸 핀 파이프보다 훨씬 낮은 비용으로 핵심 성능을 보장합니다..
의14301 (304)스테인레스 스틸 내부 튜브는 물, 증기, 많은 화학 물질 및 해양 대기로부터의 부식에 저항하며 까다로운 응용 프로그램에서 핵심 흐름 채널의 장기 신뢰성을 보장합니다.
진압 과정은 알루미늄 지느러미와 스테인리스 스틸 코어 튜브 사이에 강한 기계적 결합을 만들어 최소 열 접촉 저항을 제공합니다.또한 진동과 열 충격에도 저항합니다., 지느러미 느슨함을 방지합니다.
표준 EN10217-7에 맞는 스테인레스 스틸 코어 파이프는 압력 용도로 설계되어 있으며, 고온 및 고압 유체의 내부 압력에 안전하게 견딜 수 있습니다.증기, 고압 물).
알루미늄 지느러미는 가볍고, 열 교환기의 전체 무게를 줄입니다. 이 디자인은 넓은 온도 범위에 적합합니다.저온 냉각에서 고온 난방.
3.주요 응용 분야
(1) 가스 가동 / 응축 보일러
(2) 공기 처리 장치
(3) 열 회수 환기장
(4) 냉각 시스템
산업 공정 및 전력
(1) 산업용 공기 냉각기
(2) 폐기물 열 회수 시스템
(3) 발전소
(4) 화학 및 석유화학
산업용 건조장비
(1) 해양 및 해상
(2) 기계장비
(주) (주) (주)
빠른 요금이 필요한 경우 아래와 같이 보내십시오.
1기본 파이프: (1) 사양 및 재료 (2) 지름 (3) 벽 두께 (4) 길이
2날개: (1) 사양 및 재료 (2) 종류 (고체 또는 톱니 모양) (3) 날개 높이 (4) 날개 두께 (5) 날개 피치 (6) 날개 길이가 날개 부위가 없습니다.
3핑 튜브의 양
4예상 배송 날짜
