| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | DNV, BV, PED, LR, ABS, TS, CCS |
| 최소 주문 수량: | 200-500kg |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 강철 프레임이있는 Ply-Wooden 케이스 (파이프의 양쪽 끝에는 플라스틱 캡이 있습니다) |
| 배달 시간: | 45-75 일 (고객의 요구 사항에 따라 다릅니다 |
| 지불 조건: | L/C, T/T, 시야 |
| 공급 능력: | 고객의 요구 사항에 따라 |
| 튜브 사양: | ASME SA209 | 핀 재료: | Al1060 |
|---|---|---|---|
| 베어 튜브 외경: | 25.4mm | 핀 유형: | 임베디드 핀 튜브, G 타입 핀 튜브 |
| 제품: | 핀 관 | 애플리케이션: | 화학 장비 열교환기, 열교환기, 공기 냉각기 |
| 가장 밝은 부분: | ASME SA209 핀 튜브, 스터드 핀 튜브, 열교환기 핀 튜브 | ||
| 강조하다: | ASME SA209 합금강 핀 튜브,열교환기용 임베디드 핀 튜브,보증이 있는 Al1060 핀 튜브 |
||

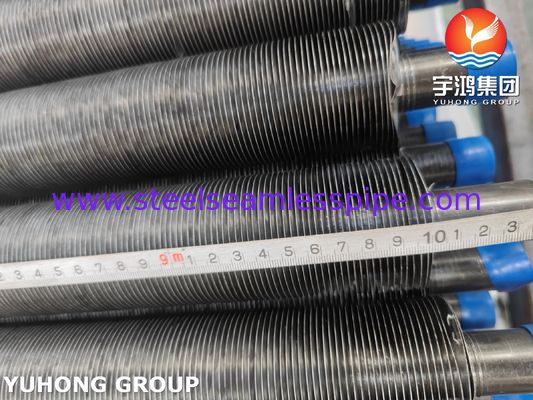

ASME SA209 AL1060 핀을 탑재한 핀 튜브
The ASME SA209 Embedded Fin Tube with AL1060 Fin is a highly efficient heat transfer component designed for applications where superior thermal conductivity and corrosion resistance are paramount in moderate temperature environments. It combines the robust mechanical properties and weldability of ASME SA209 steel base tube with the exceptional thermal performance and atmospheric resistance of mechanically embedded AL1060 aluminum fins이 구성은 다양한 산업용 열 교환기에 대한 성능, 내구성 및 비용 효율성의 최적의 균형을 제공합니다.
기본 튜브 재료: ASME SA209
ASME SA209는 꿰매지 않은 탄소-몰리브덴 합금 강철 보일러 및 초열 튜브에 대한 사양입니다.몰리브덴의 추가는 탄소 강철에 비해 높은 온도에서 강도를 향상시킵니다..
주요 합금 요소:몰리브덴 (Mo): 이 원소 는 강철 의 고온 강도 와 미끄러짐 저항력 을 향상 시킨다.
핀 재료: AL1060 알루미늄
AL1060은 상업적으로 순수한 알루미늄 합금 (최저 99.6% Al) 이며, 뛰어난 열 전도성, 변형성 및 대기 부식에 대한 뛰어난 저항력으로 알려져 있습니다.
화학적 성분 (%)
ASME SA209 T1a 화학적 성분 (%)
|
원소 |
C |
원 |
P |
S |
네 |
모 |
|
범위 |
≤0.18 |
0.30-0.80 |
≤0.025 |
≤0.025 |
00.10-0.50 |
0.44-065 |
AL1060 화학적 성분 (%)
|
원소 |
알 |
Fe+Si |
큐 |
원 |
Mg |
Zn |
티 |
다른 것 (각) |
다른 것 (총) |
|
범위 |
≥ 99.60 |
≤0.35 |
≤0.05 |
≤0.03 |
≤0.03 |
≤0.05 |
≤0.03 |
≤0.03 |
≤0.10 |
기계적 특성
ASME SA209 T1a 기본 튜브 기계적 특성
|
팽창 강도 |
생산력 |
단단함 |
길쭉함 |
|
≥380 MPa |
≥205 MPa |
- |
≥30% |
AL1060 핀 기계적 특성
|
팽창 강도 |
생산력 |
단단함 |
길쭉함 |
|
60~95 MPa |
≥25 MPa |
≤27 HB |
≥15% |
ASME SA209 내장 핀 튜브의 장점
|
재산 |
이점 |
|
높은 열효율 |
AL1060 알루미늄 핀은 높은 열 전도성 (~ 200 W / m · K) 으로 인해 우수한 열 방출을 제공하며 전체 열 전달 계수를 크게 향상시킵니다. |
|
부식 저항성 |
AL1060 핀은 보호 산화질층을 형성하여 대기 침식에 뛰어난 저항을 제공합니다. SA209 기본 튜브는 다양한 산업 환경과 확장에도 저항력을 제공합니다. |
|
비용 효율성 |
철강 튜브에 알루미늄 핀은 모든 스테인리스 또는 모든 합금 핀 튜브에 비해 더 경제적인 솔루션을 제공하며 낮은 재료 비용으로 우수한 성능을 제공합니다. |
|
가벼운 날개 |
핀에 알루미늄을 사용하면 더 무거운 핀 재료에 비해 열 교환기 집합의 전체 무게가 감소하여 지원 구조와 설치를 단순화 할 수 있습니다. |
|
단단 한 기계적 결합 |
임베디드 플린 제조 과정은 플린과 튜브 사이에 단단하고 영구적인 기계적 결합을 만들어 열 순환과 진동 아래 구조적 무결성을 보장합니다. |
|
물질적 동기화 |
이 조합은 알루미늄 지느러미의 우수한 열 전달과 대기 경식 저항력으로 강도 및 압력 격리력을 최적화합니다. |
ASME SA209 내장 핀 튜브의 적용
1열 회수 증기 발전기 (HRSG):에코노마이저와 저온 증발기 부문, 미세한 기체가 알루미늄 지느러미가 과열되는 것을 피하기 위해 충분히 냉각되어 있습니다.
2공기 냉각 열 교환기 (ACHE):석유화학 및 발전소에서 냉각 공정 액체, 물 및 윤활유를위한 강제 또는 유도 된 유출 팬에서 핀 뭉치로 사용됩니다.
3산업용 에어 히터:연소 공기 또는 연소 오븐 및 오븐에서 처리 공기 가열을 위해 열 효율을 향상시킵니다.
4건조 오븐 및 HVAC 시스템:산업용 건조 시스템 및 대규모 난방, 환기 및 에어컨 장치의 핵심 열 전달 요소로.
5에너지 회수 환기기:건물 기후 제어 시스템에서 배기가스와 신선한 공기 흐름 사이의 에너지 전송.
