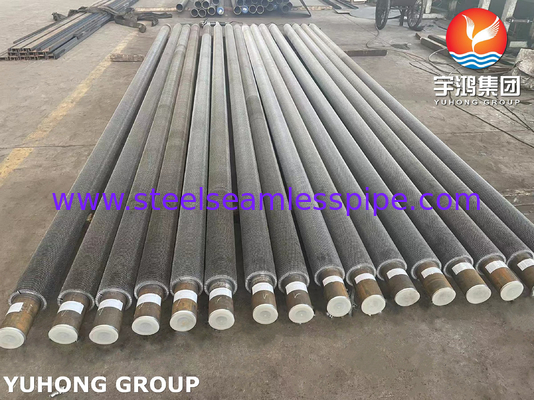

ASTM A335 P9 톱니형 핀 튜브 (오일 정제 응축기용)

ASTM A335 P9는 크롬-몰리브덴 합금 강철으로 고온 및 고압 응용 분야에서 널리 사용됩니다. 우수한 강도, 부식 저항성,열 및 기계적 스트레스에 견딜 수 있는 능력ASTM A335 P9의 주요 특징은 다음과 같습니다.

• 재료 구성:

  • 크롬 (Cr): 8.0-10.0%
  • 몰리브덴 (Mo): 0.90~1.10%
  • 탄소 (C), 망간지 (Mn), 실리콘 (Si), 인화물 (P), 황 (S) 등.

• 신청서:

  • 발전소
  • 용기
  • 열 교환기
  • 석유화학 및 화학 산업

• 장점:

  • 고온에서 산화 및 스케일링에 높은 저항성
  • 탁월한 강도와 견딜 수 있습니다.
  • 우수한 용접성과 가공성

2톱니가 있는 튜브란 무엇입니까?

• 톱니 톱니 튜브 의 주요 특징:

  • 표면 면적 증가로 인해 열 전도성이 향상되었습니다.
  • 톱니 모양의 디자인으로 인해 매립물 및 퇴적물이 감소합니다.
  • 효율적인 설치를 위해 컴팩트하고 가벼운 디자인

• 신청서:

  • 공기 냉각 열 교환기
  • 가스 냉각기
  • 에코노마이저
  • 석유 및 가스 처리 장치

3. ASTM A335 P9 톱니 톱니 튜브

• 제조 과정:

  • 기본 튜브 생산: 기본 튜브는 ASTM A335 P9 합금 강철으로 만들어지며 높은 강도와 열 스트레스에 대한 저항을 보장합니다.
  • 핀 부착: 일반적으로 유사한 또는 호환되는 재료로 만들어진 톱니지느러미는 나선 모양으로 뭉쳐서 기본 튜브에 단단히 고정됩니다.고주파 용접이나 기계적 포장과 같은 기술을 통해 붙여질 수 있습니다.
  • 핀 톱니: 지느러미는 물류 흐름의 격변을 증가시키기 위해 톱니 (notched) 이 있으며, 이는 열 전달 효율을 향상시킵니다.

• 사양:

  • 소재:
    • 기본 튜브: ASTM A335 P9
    • 금속: 탄소강, 스테인레스강 또는 합금강
  • 튜브 크기:
    • 외부 지름 (OD): 설계 요구 사항에 따라 (일반적으로 1"에서 8" 사이)
    • 벽 두께: ASTM A335 P9 표준에 따라

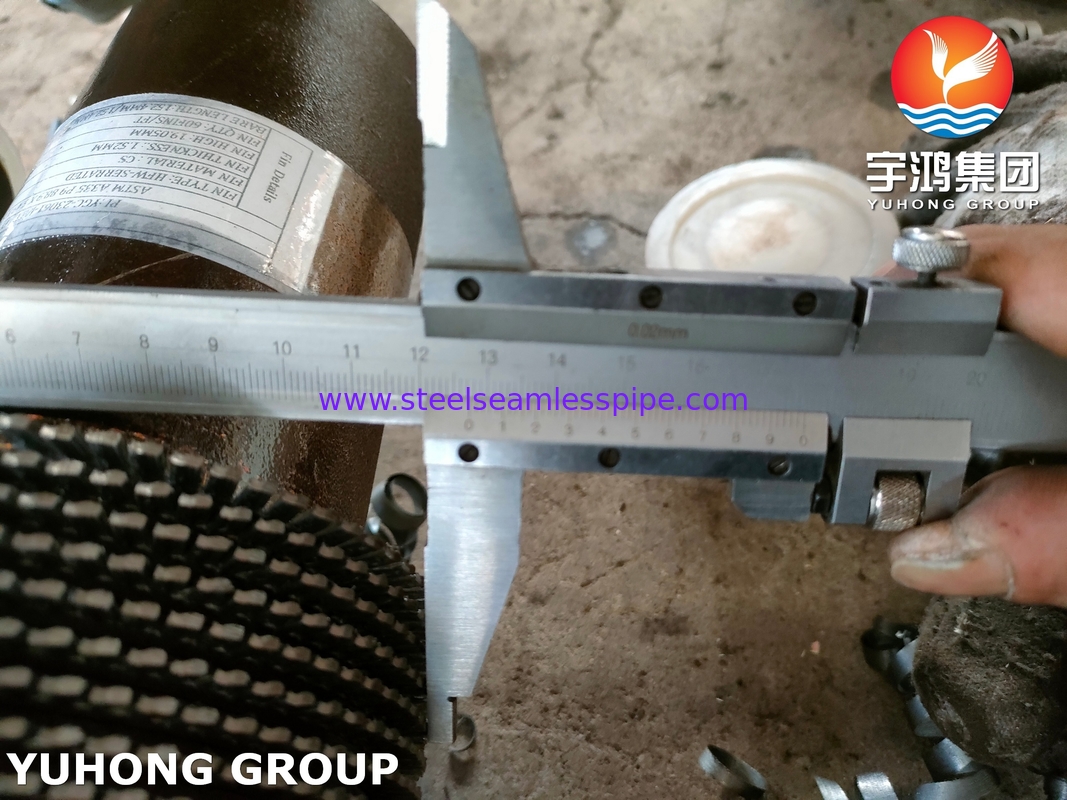

  • 핀 크기:
    • 핀 높이: 일반적으로 5mm-15mm
    • 핀 피치: 2mm-10mm
    • 지느러미 두께: 0.5mm-1.5mm
  • 운영 조건:
    • 온도: 최대 600~650°C (소재 선택에 따라)
    • 압력: 고압 시스템에 적합합니다

4ASTM A335 P9 톱니 톱니 튜브의 장점

• 높은 열효율: 톱니 모양의 설계는 유체 흐름의 격변을 촉진하여 열 전달 속도를 향상시킵니다.
• 내구성: P9 합금 강철 기본 튜브는 높은 온도, 산화 및 열 스트레스에 특별한 저항을 제공합니다.
• 부식 저항성: P9의 크롬과 몰리브덴은 부식 및 스케일링에 대한 내성을 향상시킵니다.
• 에너지 절약: 열 전달 효율성 향상으로 에너지 소비와 운영 비용이 감소합니다.
• 사용자 정의: 톱니지느러미는 응용 요구 사항을 충족시키기 위해 특정 크기, 피치 및 두께에 맞출 수 있습니다.

5. ASTM A335 P9 톱니 톱니 튜브의 응용

• 전력 생산:

  • 스팀 보일러
  • 에코노마이저
  • 열 회수 증기 발전기 (HRSG)

• 석유화학 및 정제공업:

  • 공기 냉각 열 교환기
  • 가열기
  • 가스 냉각기

• 석유 및 가스:

  • 해상 플랫폼
  • 가스 처리 공장
  • LNG 터미널

• 화학 가공:

  • 화학 원자로의 열 교환기
  • 콘덴서 및 증발기

6품질 표준 및 시험

• 재료 검사:

  • 화학 조성 분석
  • 기계적 성질 검사 (장력, 경직성 등)

• 파괴적이지 않은 테스트 (NDT):

  • 초음파 검사
  • 방사선 검사
  • 에디 전류 테스트

• 차원 검사:

  • 튜브와 핀의 차원의 검증
  • 핀 부착의 무결성

• 운영 테스트:

  • 열성능 시험
  • 부식 저항성 평가

7결론
