| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | DNV, BV, PED, LR, ABS, TS, CCS |
| 최소 주문 수량: | 200-500kg |
|---|---|
| 가격: | 협상 가능 |

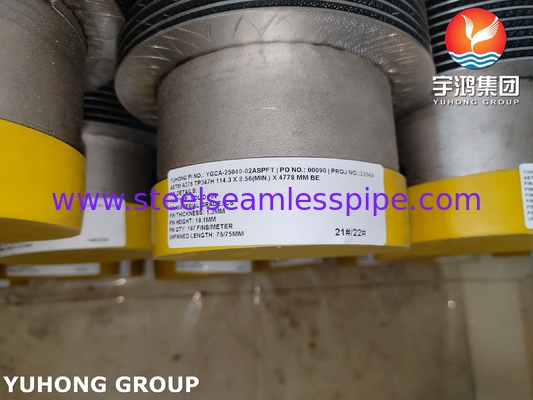

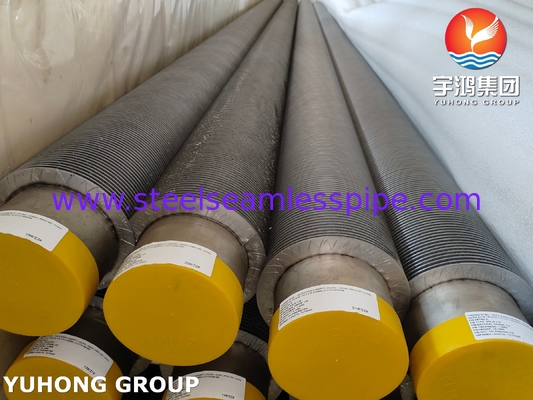

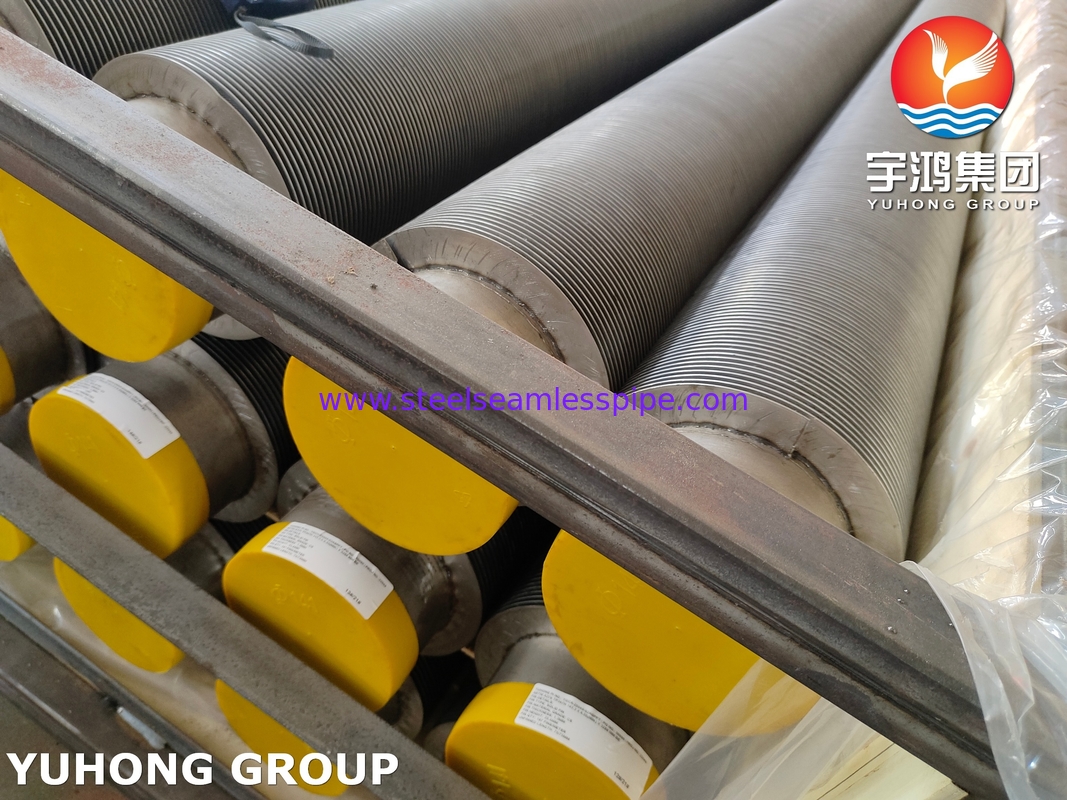

| 포장 세부 사항: | 강철 프레임이있는 Ply-Wooden 케이스 (파이프의 양쪽 끝에는 플라스틱 캡이 있습니다) |
| 배달 시간: | 45-75 일 (고객의 요구 사항에 따라 다릅니다 |
| 지불 조건: | L/C, T/T, 시야 |
| 공급 능력: | 고객의 요구 사항에 따라 |
| 튜브 사양: | ASTM A376/ ASME SA376 | 튜브 재료 :: | TP347H |
|---|---|---|---|
| 핀 유형: | HFW 핀 튜브/솔리드 핀 튜브 | 핀 재료 등급: | CS |
| 핀 두께: | 1.8mm | 핀 튜브 길이: | 4778mm |
| 가장 밝은 부분:: | 원활한 오스테 나이트 스틸 핀 튜브, ASTM A376 TP347H 핀 튜브, 고주파 웰링 핀 튜브 | ||
| 강조하다: | ASTM A376 TP347H 핀 튜브,HFW 고체 핀 관,열교환기 핀 관 |
||
CS 핀이 있는 ASME A376 TP347H HFW 솔리드 핀 튜브란 무엇입니까?
베이스 파이프 재질: ASTM SA376 TP347H:
ASTM SA376 TP347H는 오스테나이트계 스테인리스강으로, 뛰어난 고온 강도와 입계 부식에 대한 우수한 저항성을 자랑합니다. 니오븀(안정화 원소)의 첨가는 고온 노출 시 탄화물 석출을 효과적으로 방지합니다.
과열기, 열교환기, 발전 보일러 및 석유화학 산업 내 압력 용기와 같이 심한 부식 환경 및 고온 서비스가 필요한 응용 분야에 광범위하게 사용됩니다. 이 재료는 지속적인 열 사이클링 하에서도 우수한 기계적 특성과 산화 저항성을 유지합니다.
HFW 솔리드 핀 튜브란 무엇입니까?
HFW 솔리드 핀 튜브는 고주파 용접을 통해 제작된 고효율 열교환기 부품입니다. 베이스 튜브 주위에 금속 스트립을 나선형으로 감싸고 고주파 전류를 사용하여 용접하여 고정하는 방식으로, 융착 용접이 없고 안전하게 접합됩니다. 솔리드 나선형 핀(열 전달 면적 증가)과 유연한 재료 옵션(내식성 또는 내열성)을 특징으로 하며, 높은 열효율, 내구성, 일부 변형은 최대 800°C까지 견딜 수 있습니다. 발전, 석유화학, HVAC 등에 적용되며, ASTM과 같은 국제 표준을 준수하여 제조되며, 산업에서 열 교환을 최적화하기 위한 선호되는 부품으로 사용됩니다.
핀 튜브 유형 및 재료 사양:
다양한 유형의 핀 튜브 크기 참조
| 유형 | 설명 | 베이스 튜브 | 핀 사양(mm) | ||
| O.D. (mm) | 핀 피치 | 핀 높이 | 핀 두께 | ||
| 삽입 | G형 핀 튜브 | 16-63 | 2.1-5 | <17 | ~0.4 |
| 압출 | 단일 금속 결합 금속 | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| 로우 핀 튜브 t형 핀 튜브 | 10-38 | 0.6-2 | <1.6 | ~0.3 | |
| 대나무 튜브 골판 튜브 | 16-51 | 8-30 | <2.5 | / | |
| 권선 | l/kl/ll형 핀 튜브 | 16-63 | 2.1-5 | <17 | ~0.4 |
| 스트링 | 스트링 핀 튜브 | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| U형 | U형 튜브 | 16-38 | / | / | / |
| 용접 | HF-용접 핀 튜브 | 16-219 | 3-25 | 5-30 | 0.8-3 |
| H/HH형 핀 튜브 | 25-63 | 8-30 | <200 | 1.5-3.5 | |
| 스터드 핀 튜브 | 25-219 | 8-30 | 5-35 | φ5-20 | |
화학 조성(%)
|
A376 TP347H 화학 조성(%) |
|||||||
| 원소 | C | Si | Cr | Mn | P | Ni | S |
| 범위 | 0.04-0.10 | ≤0.75 | 17.00-20.00 | ≤2.00 | ≤ 0.030 | 9.00-13.00 | ≤0.030 |
기계적 특성
| A376 TP347H 기계적 특성 | |||
| 인장 강도 | 항복 강도 | 경도 | 연신율 |
| 515MPa | ≥205MPa | ≤ 192HB | ≥35% |
등가 재료TP347H
| UNS | JIS G | ISO | ASTM | ASME | BS | DIN |
| S34709 | SUS 347H | 1.4550 | A376 TP347H | SA376 TP347H | 304S12 | 17175 12CrMo195 |
CS 핀이 있는 ASME A376 TP347H HFW 솔리드 핀 튜브의 응용 분야
1. 고급 발전 보일러의 과열기 및 재열기
2. 비료 및 화학 처리 공장의 공정 가스 냉각기 및 열교환기
3. 폐열 회수 시스템의 공기 예열기 및 이코노마이저
4. 촉매 개질 및 수소 처리 장치의 핀 튜브 번들
5. 가스 터빈 복합 사이클 발전소(HRSG)의 열 회수 증기 발생기
경쟁 우위
1. 우수한 온도 및 부식 저항성: TP347H 스테인리스강은 650℃ 이상을 견디며, 입계 부식에 저항하여 보일러 및 열교환기와 같은 고온 시나리오에 적합합니다.
2. 높은 열 전달 비용 효율성: CS 핀은 열 전달 면적을 증가시켜 효율성을 향상시키며, 전체 스테인리스강 핀보다 비용이 저렴하여 성능과 비용의 균형을 맞춥니다.
3. 신뢰할 수 있고 내구성이 뛰어난 HFW 공정: 고주파 용접은 튜브-핀 접합을 견고하게 보장하여 높은 강도, 낮은 누출 위험 및 더 긴 수명을 제공합니다.
4. 광범위한 응용 적응성: 부식 저항성과 열 전달 요구 사항을 모두 충족하며, 전력/화학 산업에 적합하며 장기적인 유지 보수 비용을 절감합니다.
