| Place of Origin: | China |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Minimum Order Quantity: | 200-500KGS |
|---|---|
| 가격: | 협상 가능 |
| Packaging Details: | Requirements/ Ply-wooden Case/ Iron Case/ Bundle with plastic Cap |
| Delivery Time: | 45-75 Days (Depend on Customer's Requirement |
| Payment Terms: | L/C,T/T，AT SIGHT |
| Supply Ability: | According to Clients' requirements |

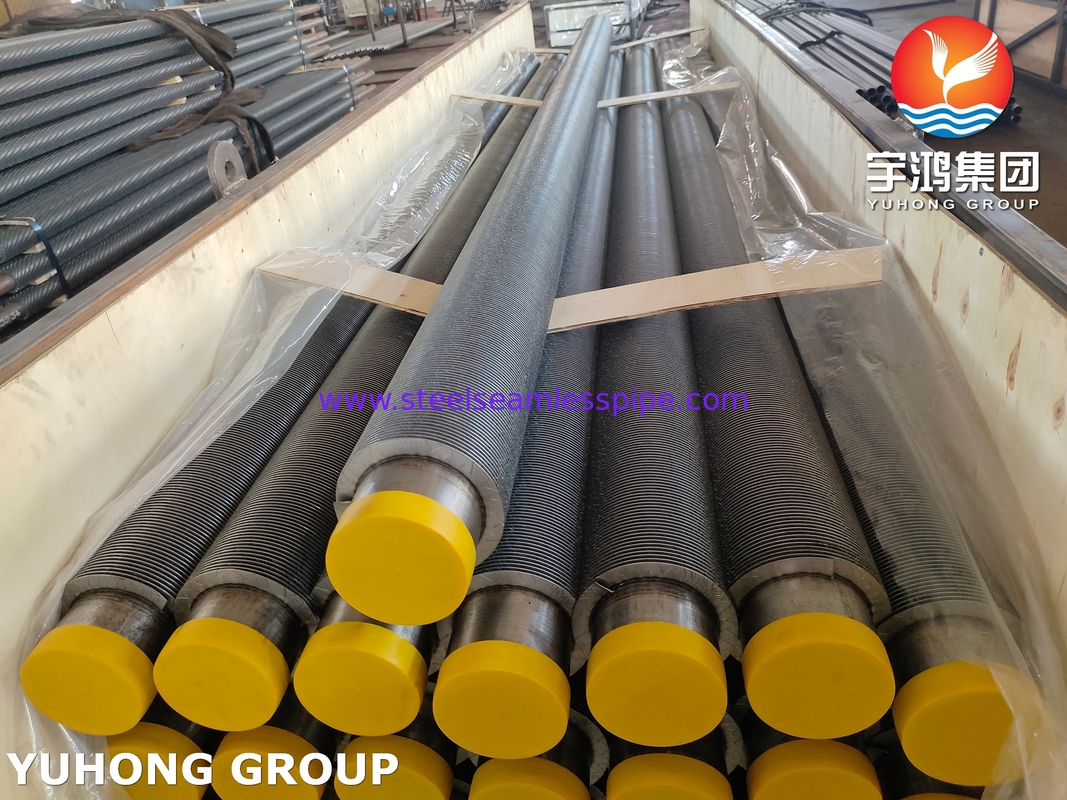

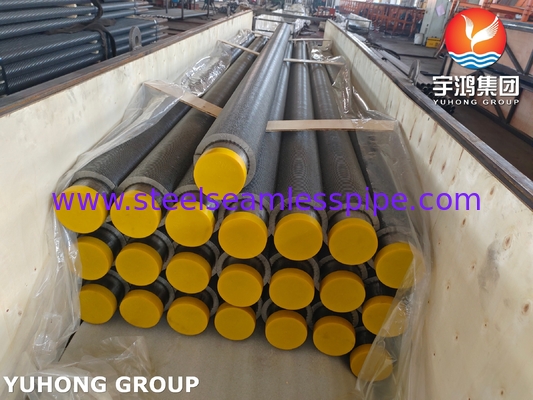

| Tube Material: | P9 | Fin Type: | HFW Finned Tube |
|---|---|---|---|
| Fin Thickness: | 1.3MM | Fin Tube Length: | 3998MM |
| Tube Specification: | ASTM A335/ ASME SA335 | Fin Material Grade: | CS |
| Highlight: | Alloy Steel Fin Tube, ASTM A335 Fin Tube, High Frequency Weled Fin Tube | ||
| 강조하다: | ASTM A335 P9 합금 핀 튜브,발전소용 HWF 핀 튜브,보증이 있는 합금강 핀 튜브 |
||
ASTM A335 P9 소일드 핀 튜브란 무엇입니까?
기본 파이프 재료: ASTM A335 P9:
ASTM A335 P9는 높은 온도 강도와 산화 저항성으로 알려진 크롬-몰리브덴 합금 강철이다.
그것은 높은 온도 서비스가 필요한 전력 생산, 석유화학 및 정제 시설에서 널리 사용됩니다.
이 재료는 황의 부패에 대한 좋은 저항과 높은 열 스트레스 아래 구조적 안정성을 제공합니다.
핀 튜브란 무엇인가요?
P9 합금은 열 교환기 부품 제조에 적합하도록 우수한 용접성과 형성성을 보여줍니다.
솔리드 핀 튜브는 톱니가 직접 튜브 재료에서 형성되거나 진압 또는 용접과 같은 견고한 과정을 통해 단단히 고정되는 통합 핀 튜브입니다.그들은 까다로운 환경에서 효율적인 열 전달을 위해 설계되었습니다., 보일러, 히터 및 프로세스 가스 냉각기에서 일반적으로 발견되는 고온 및 고압 조건을 포함합니다.
핀 튜브 유형 및 재료 사양:
다른 종류의 핀 튜브에 대한 크기 참조
| 종류 | 설명 | 기본 튜브 | 핀 사양 (mm) | ||
| 과다 투여 (mm) | 핀 피치 | 날개 높이 | 지느러미 두께 | ||
| 내장 | G형 핀 튜브 | 16-63 | 2.1-5 | <17 | - 0번4 |
| 엑스트루레이션 | 단금속 합금금속 | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| 낮은 핀 튜브 T형 핀 튜브 | 10~38 | 0.6-2 | <1.6 | - 0번3 | |
| 목재 튜브 | 16-51 | 8-30 | <2.5 | / | |
| 상처 | I/kl/ll 타입 핀 튜브 | 16-63 | 2.1-5 | <17 | - 0번4 |
| 문자열 | 스턴트 핀 튜브 | 25~38 | 2.1-3.5 | <20 | 0.2-0.5 |
| U형 | U형 튜브 | 16 ~ 38 | / | / | / |
| 용접 | HF 용접 플린 튜브 | 16-219 | 3-25 | 5-30 | 0.8-3 |
| H/HH형 핀 튜브 | 25~63년 | 8-30 | <200 | 1.5-3.5 | |
| 톱니 튜브 | 25-219 | 8-30 | 5-35 | φ5-20 | |
| P9 화학적 성분(%) | |||||||
| 원소 | C | 네 | Cr | 원 | P | 모 | S |
| 범위 | ≤0.15 | 0.50-1.00 | 80.00-10.00 | 0.30-0.60 | ≤ 0.025 | 0.9-110 | ≤0.025 |
기계적 특성
| ASTM A335 P9기계적 특성 | |||
| 팽창 강도 | 생산력 | 단단함 | 길쭉함 |
| 415MPa | ≥205MPa | ≤ 179HB | 30% |
P9의 동등 물질
| UNS | BS | ISO | ASTM | ASME | JIS G 3468 | DIN | NK | ABS |
| K81590 | 3604-620 | 9329-2 P9 | A335 P9 | SA335 P9 | STPA 26 | 17175 12CrMo195 | KSTPA 26 | ABS Gr.9Cr |
ASTM A335 P9 HFW 솔리드 핀 튜브의 응용
1가공소 및 화학 공장에서의 열 회수 시스템
2열 발전소의 보일러 및 슈퍼 히터 요소
3가스 가열기 및 냉각기
4공기 전열기 및 경제기
5황 회수 장치의 고온 핀 튜브 교환기
경쟁적 장점
1고품질의 꿰매지 않는 기본 튜브로 압력 아래의 신뢰성을 보장합니다.
2핑크는 통합적으로 만들어집니다 또는 우수한 열 접촉과 기계적 강도를 위해 완전한 침투로 용접됩니다.
3600°C까지의 온도에서 작동할 수 있다.
4특정 애플리케이션에 대한 성능을 최적화하기 위해 사용자 정의 엔지니어링 지원
5.ASME, ASTM 및 고객 특수한 표준에 완전히 준수
