| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASME SA192 |
| 최소 주문 수량: | 1pc |
|---|---|
| 가격: | 협상 가능 |

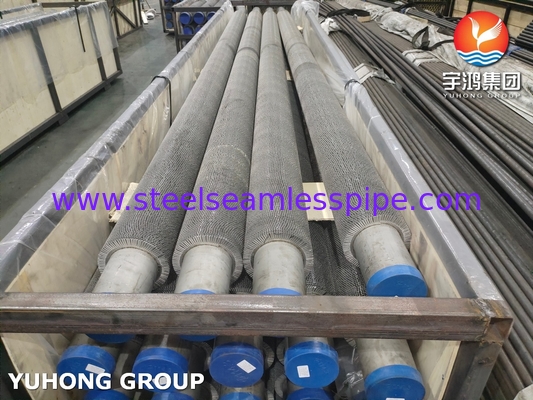

| 포장 세부 사항: | 플라이 목재 케이스 철강 프레임 ( 파이프의 두 끝은 플라스틱 뚜?? 을 가지고) |
| 배달 시간: | 15-30 일 |
| 지불 조건: | l/c, t/t |
| 공급 능력: | 10000 톤/월 |
| 제품 이름: | 톱니 모양 핀형 관 | 베이스 튜브 사양: | ASME SA192/ ASTM A192 |
|---|---|---|---|
| 핀 재료: | 탄소강 | 핀 높이: | 5-30mm |
| 핀 두꺼운: | 0.8-3mm | 핀 피치: | 3-25mm |
| 기본 튜브 OD: | 16-219mm | 길이: | ≤34mm |
| 적용: | 이코노마이저, 열 회수, 용광로, 냉각 | ||
| 강조하다: | ASME SA192 탄소 강철 핀 튜브,에코노마이저용 톱니지느러미 튜브,CS 핀 스트립을 가진 열 회수 핀 튜브 |
||

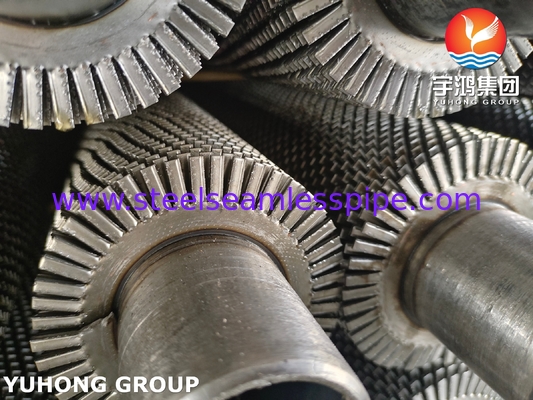

ASME SA192 탄소강 핀 튜브 톱니형, Economizer 및 열 회수를 위한 CS 핀 스트립 포함

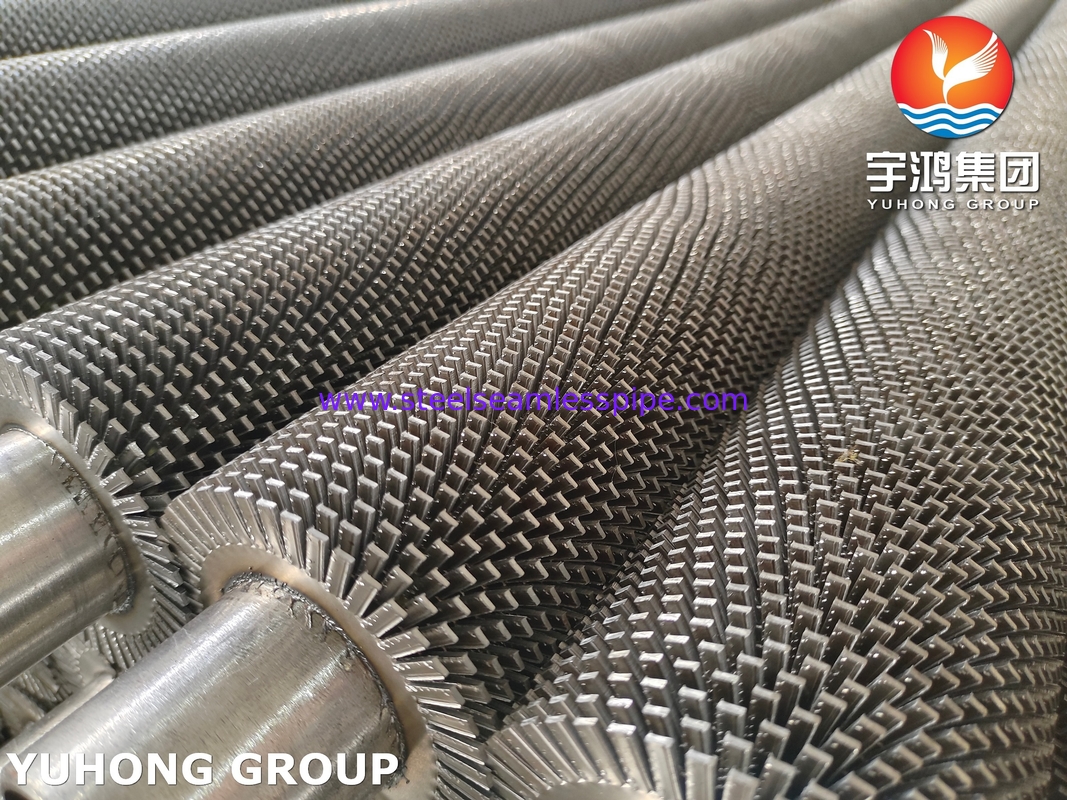

이 고효율 열 교환 구성 요소는 보일러 이코노마이저 및 산업 폐열 회수 시스템을 위해 특별히 설계되었습니다. ASME SA192 탄소강을 기본 튜브 재료로 사용하며, 탄소강 핀 스트립은 나선형으로 감겨 고주파 용접 공정을 통해 기본 튜브의 외부 표면에 안전하게 용접되어 독특한 톱니형 핀 형상을 형성합니다.
이 독특한 디자인은 유체 경계층을 효과적으로 방해하고 난류를 강화하며 열 전달 효율을 크게 향상시킵니다(매끄러운 핀보다 20%-30% 더 높음). 이 제품은 고온/고압 환경 및 석탄 화력 보일러, 열 회수 증기 발생기(HRSG) 및 석유화학 공장의 먼지가 많은 연도 가스 응용 분야를 포함한 가혹한 작동 조건에 특히 적합합니다.에너지 효율 개선과 장기적인 작동 신뢰성을 보장합니다.
1. 화학적 및 기계적 특성
| ASME SA192 화학 조성(%) | |||||
| C | Mn | P | S | Cr | Ni |
|
0.15% - 0.35% |
0.30% - 0.90% | ≤ 0.035% | ≤ 0.035% | ≤ 0.30% | ≤ 0.25% |
기계적 특성
| 구성 요소 | 기계적 성능 | 주요 특징 |
| ASME SA192 기본 튜브 |
· 인장 강도: 415 - 535 MPa · 항복 강도: ≥ 240 MPa · 신율: ≥ 30% · 경도: 160-190 HB |
· 우수 냉간 굽힘 및 용접 특성, 복잡한 배관 시스템에서 제작. · 최대 장기 사용 온도 400°C 강한 크리프 저항. · 표준 보일러 및 열 교환기에 대한 압력 요구 사항을 충족하면서 합금강 튜브보다 경제적입니다. |
| CS 핀 스트립 |
· 인장 강도: 350 - 500 MPa · 항복 강도: ≥ 200 MPa |
· HFW 야금 결합. 고강도, 진동 방지, 박리 없음. · 고경도는 연도 가스 마모에 저항합니다. 가혹한 조건에서 수명을 크게 연장합니다. · 기본 튜브와 일치하는 열팽창. 하나로 팽창/수축하여 열 응력을 방지합니다. · 이상적인 강도-인성 균형. 안전하고 안정적인 작동을 위해 유동 유발 피로에 저항합니다. |
2. 주요 특징
3. 주요 응용 분야
발전소 보일러 이코노마이저
가스 터빈용 열 회수 증기 발생기(HRSG)
공기 예열기
촉매 분해 장치의 폐열 회수
석유화학 히터의 대류 섹션
천연 가스 처리 장비
제철소 소결기 폐열 회수
시멘트 가마용 폐열 보일러
화학 공장의 공정 열 교환기
제지 산업의 건조 시스템
식품 가공용 열 교환 장비
선박 디젤 엔진용 폐열 활용
