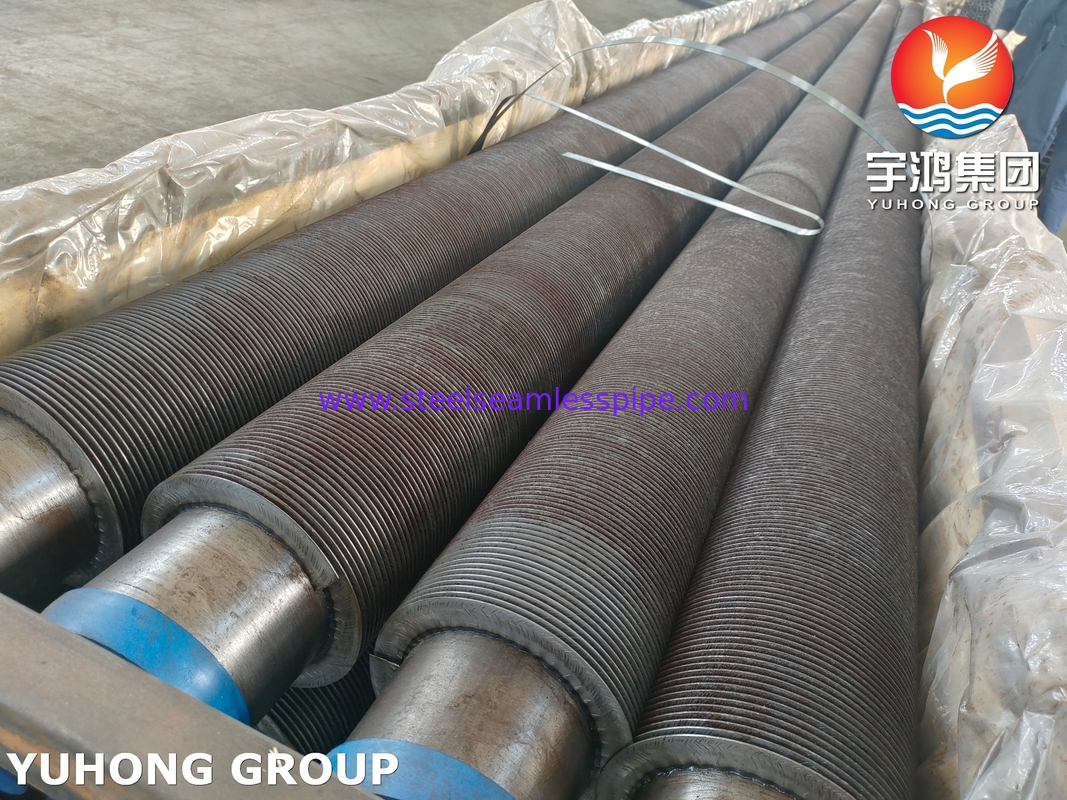

재열기 및 절탄기용 탄소강 A106 GR.B 스파이럴 핀 튜브

1. A106 Gr.B 나선형 핀 튜브 작동 원리

• 고온 안정성: 425℃에서 장기간 작동할 수 있으며, 565℃에 단기간 노출될 수 있습니다.
• 높은 열전도율: 탄소강 기판의 열전도율은 약 50 W/m·K이며, 핀과 결합 후 열 전달 효율이 3~8배 향상됩니다.
• 높은 내압성: 무계 구조 + 두꺼운 벽 설계(예: SCH80)로 20MPa 이상의 압력을 견딜 수 있습니다.
• 공정 호환성: 굽힘(3D~10D 곡률) 및 용접(제어된 탄소 당량 CE≤0.5% 필요)과 같은 2차 공정을 지원합니다.

2. A106 Gr.B 나선형 핀 튜브 특성 및 작동 원리

핀 튜브는 열 전달 표면적을 확장하여 유체(예: 증기, 배기가스 등)의 열을 외부 환경(예: 공기) 또는 다른 유체로 효율적으로 전달합니다. 예를 들어:

• 보일러 절탄기: 배기가스 → 핀 튜브 → 급수 가열.
• 공기 냉각기: 튜브 내부의 고온 유체 → 핀을 통한 열 방출 → 공기 냉각.

3. A106 Gr.B 나선형 핀 튜브응용 분야

• 에너지 및 전력: 유틸리티 보일러의 절탄기 및 과열기 파이프라인. 원자력 발전소의 2차 급수 시스템(FAC 부식 제어에 주의해야 함).
• 석유화학 산업: 열교환기, 응축기 및 반응기 가열 코일.
• 산업 제조: 폐열 회수 시스템(예: 제철소의 배기가스 폐열 활용). 건조 장비, 산업용 가마 열교환 모듈.

 4. A106 Gr.B 나선형 핀 튜브장점

• 경제성: 스테인리스강보다 비용이 저렴하여 수명 주기 동안 높은 비용 효율성을 제공합니다.
• 성숙된 기술: 무계 튜브의 대량 생산에서 우수한 일관성, 성숙된 핀 가공 기술.
• 쉬운 유지 보수: 편리한 용접 수리(균열 방지를 위해 150℃로 예열 필요).

5. A106 Gr.B 나선형 핀 튜브 자주 묻는 질문 (FAQ)
Q: ASTM A106 Gr.B 핀 튜브의 최대 작동 온도는 얼마입니까?
A: 장기간 사용의 경우 온도는 425℃를 초과해서는 안 되며, 단기간 사용(예: 시작-정지)의 경우 최대 565℃까지 도달할 수 있습니다.
Q: 부식성 매체에 적합합니까?
A: 약한 부식 환경에서 사용하기에 적합합니다. 강산/알칼리 또는 고속(>15 m/s) 매체에서는 Cr을 함유한 저합금강(예: A672 Gr.B60)을 사용하는 것이 좋습니다.
Q: 용접 시 어떤 특별한 예방 조치를 취해야 합니까?
A: 탄소 당량(CE=%C+%Mn/6+...≤0.5%)을 제어하고, 용접 전에 150~200℃로 예열하며, 용접 후 냉각 속도를 늦춥니다.
Q: 핀 튜브의 품질 결함을 어떻게 감지합니까?
A: 필수 검사 항목에는 수압 시험(또는 비파괴 검사 UT/ET), 벽 두께 공차(공칭 값의 87.5% 이상), 화학 성분 재검사가 포함됩니다.
Q: 국내 재료와의 대응 관계는 무엇입니까?
A: 직접적인 등급은 없지만 기계적 특성은 GB 8163의 20# 강과 유사합니다(20# 강은 고온 특성이 약함에 유의).
