| Place of Origin: | China |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model Number: | ASTM A106 Gr.B |
| Minimum Order Quantity: | 1PC |
|---|---|
| 가격: | 협상 가능 |
| Packaging Details: | Ply-wooden Cases with Steel Frames(both ends of pipes have plastic caps) |
| Delivery Time: | According to Clients' quantity |
| Payment Terms: | L/C,T/T |
| Supply Ability: | According to Clients' requirements |
| Product Name: | Single H / Double H Type Fin Tube | Base Tube Specification & Material: | ASTM A106 Gr.B |
|---|---|---|---|
| Fin Material: | Carbon Steel | Fin Height: | <200mm |
| Fin Thick: | 1.5mm-3.5mm | Fin Pitch: | 8mm-30mm |
| Base Tube OD: | 25mm-63mm | Application: | Radiator, Heat Exchanger, Refrigerator, Economizer |
| 강조하다: | ASTM A106 Gr.B 매듭 없는 탄소강 파이프,정사각형 H형 핀 튜브,보증이 있는 라디에이터 핀 튜브 |
||

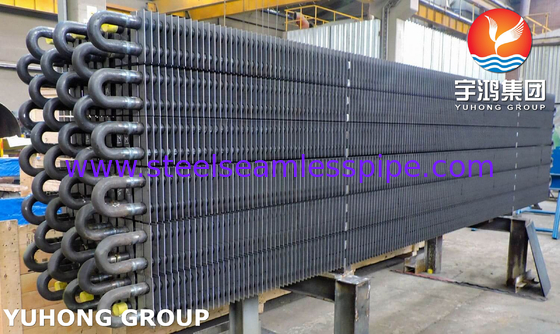

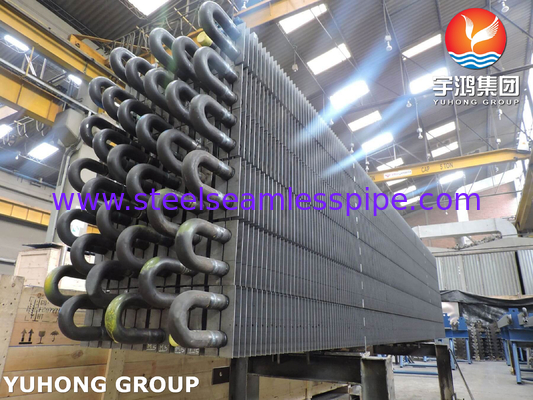

ASTM A106 Gr.B 무계목 탄소강 파이프 사각 (H형) 핀 튜브 라디에이터용
ASTM A106 Gr.B 무계목 탄소강 사각 (H형) 핀 튜브 라디에이터용는 산업용 난방 시스템을 위해 설계된 고효율 열 전달 부품입니다. ASTM A106 Gr.B 무계목 탄소강 파이프로 제조되었으며, 나선형으로 용접된 H형 핀이 있는 사각 베이스 튜브을 특징으로 하여 열 발산을 극대화합니다. 이 핀 튜브는 높은 열 전도성, 내압성 (고온 증기/온수 시스템에 적합), 장기적인 부식 방지를 위해 설계되어 라디에이터, 열교환기, 보일러 응용 분야에 이상적입니다. 최적화된 핀 형상 (H형)은 좁은 공간에서 향상된 공기 흐름과 열 전달 효율을 보장하여 가혹한 작동 조건에서도 구조적 내구성을 유지하면서 에너지 소비를 줄입니다.
1. H형 핀 튜브 관련 개요

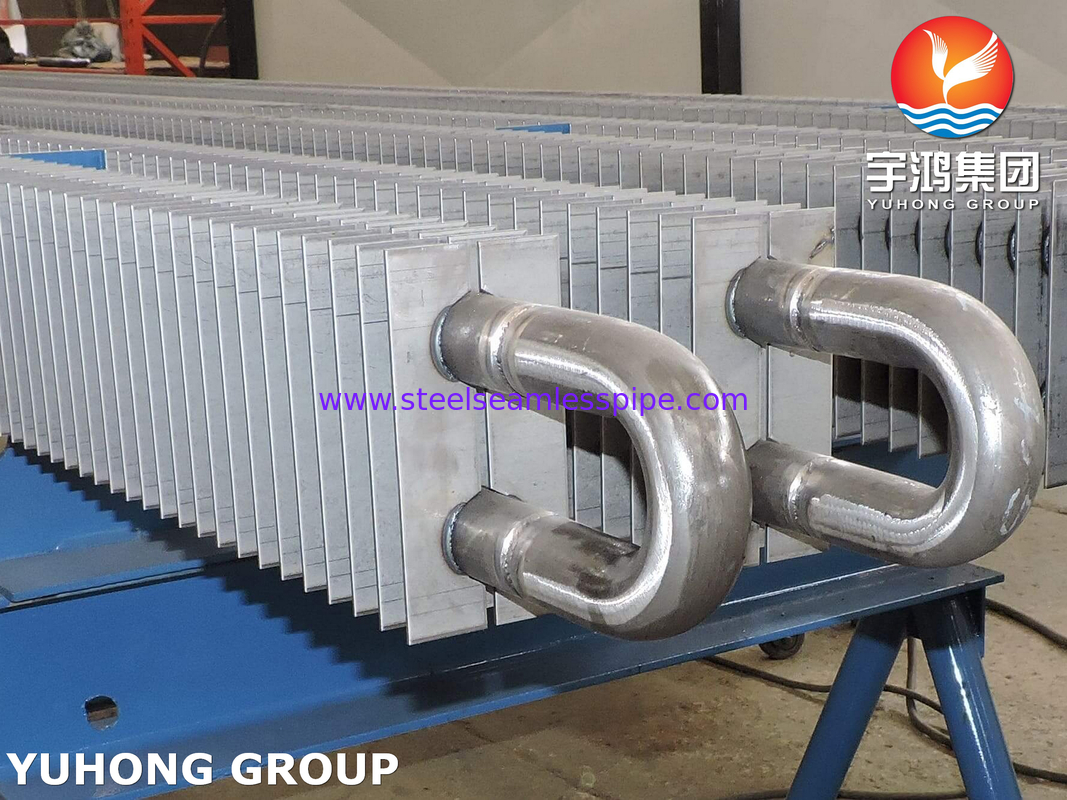

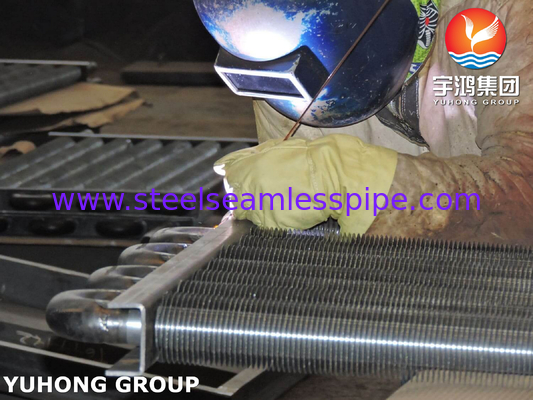

• 핀은 두 개의 대칭적인 반쪽으로 나뉩니다. 튜브 벽은 양쪽에서 눌러지고, 저항 용접을 사용하여 중간에 특정 간격을 두고 파이프 벽에 용접됩니다.
• 두 개의 원형 튜브가 H자형 핀 그룹을 공유할 수 있으며, 이를 이중 튜브 H자형 핀이라고 하거나, 단일 튜브 H자형 핀을 중간에 배치할 수 있습니다.
• H형 핀 튜브로 구성된 열교환기는 촘촘하게 배열되고 튜브 번들은 순서대로 배열됩니다.
• 핀은 서로 평행하고 독립적이며 나선 각도의 영향이 없으므로 재를 쉽게 제거할 수 있습니다.
2. 화학적 및 기계적 특성
| ASTM A106 Gr.B 화학 조성 (%) |
|||||||||
| C | Mn | P | S | Si | Cr | Cu | Mo | Ni | V |
| ≤0.30% | 0.29% ~ 1.06% | ≤0.035% |
≤0.035% |
≥0.10% | ≤ 0.40% | ≤ 0.40% | ≤ 0.15% | ≤ 0.40% | ≤ 0.08% |
기계적 특성
| 구성 요소 | 기계적 성능 | 주요 특징 |
|
ASTM A106 Gr.B |
· 인장 강도: ≥415 MPa · 항복 강도: ≥240 MPa · 신율 (50mm): ≥30% (세로 방향) · 경도 (최대): 187HB |
|
: 탈지 후 아연 도금/에폭시 코팅을 허용합니다.
을 제공합니다.고주파 용접 핀: 안전한 접착 (전단 강도 ≥35 MPa)으로 분리 위험 없음
.합리적인 탄소강 조성과 표면 처리 (있는 경우)를 통해 일반적인 열 발산 환경 (예: 난방 시스템, 산업 냉각 등)에서 특정 수준의 산화 및 부식에 저항
|
하여 수명을 연장할 수 있습니다. |
특성 | 전통적인 원형 튜브 핀 |
| H형 사각 튜브 핀 | 열 전달 효율 | 중간 |
| 더 높음 (+20% 이상) | 구조적 안정성 | 변형이 용이함 |
| 사각 베이스 튜브는 굽힘 저항성이 더 우수함 | 공간 활용 | 낮음 |
컴팩트한 레이아웃, 설치 공간 절약
4. 주요 응용 분야
1. 전력 산업:
ACC (공랭식 응축기) 라디에이터
HRSG (폐열 회수 증기 발생기)
2. 석유화학 산업:
FCC (유동 촉매 분해) 장치 슬러리 냉각기
에틸렌 크래킹 퍼니스 공기 예열기
3. 환경 보호:
폐기물 소각 공장 연도 가스 응축기
소결기 폐열 보일러 증발 섹션
4. 특수 산업:
LNG 기화기
선박 중앙 냉각 시스템
