| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASME SA179 1060 알루미늄 핀이있는 탄소강 원활한 튜브 |
| 최소 주문 수량: | 1PC |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 플라이 목재 케이스 철강 프레임 ( 파이프의 두 끝은 플라스틱 뚜?? 을 가지고) |
| 배달 시간: | ± 7 근무일 |
| 지불 조건: | L/C,T/T |
| 공급 능력: | 고객들의 요구조건에 따르면 |
| 제품 이름: | 상처 L 유형 핀 튜브 | 베어 튜브 사양 및 재료: | ASME SA179 |
|---|---|---|---|
| 핀 재료: | 알루미늄 1060 | 베어 튜브 외경: | 16-63mm |
| 핀 높이: | <17mm> | 핀 두께: | ~ 0.4mm |
| 핀 피치: | 2.1-5mm | 유형: | L/ KL/ LL 유형 |
| 테스트: | HT / ET | 애플리케이션: | 공기 냉각기/ 히터/ 석유 화학/ 열교환 기 |
| 강조하다: | ASME SA179 탄소강 핀 튜브,매듭 없는 L형 핀 튜브,보증으로 알루미늄 핀 튜브 |
||

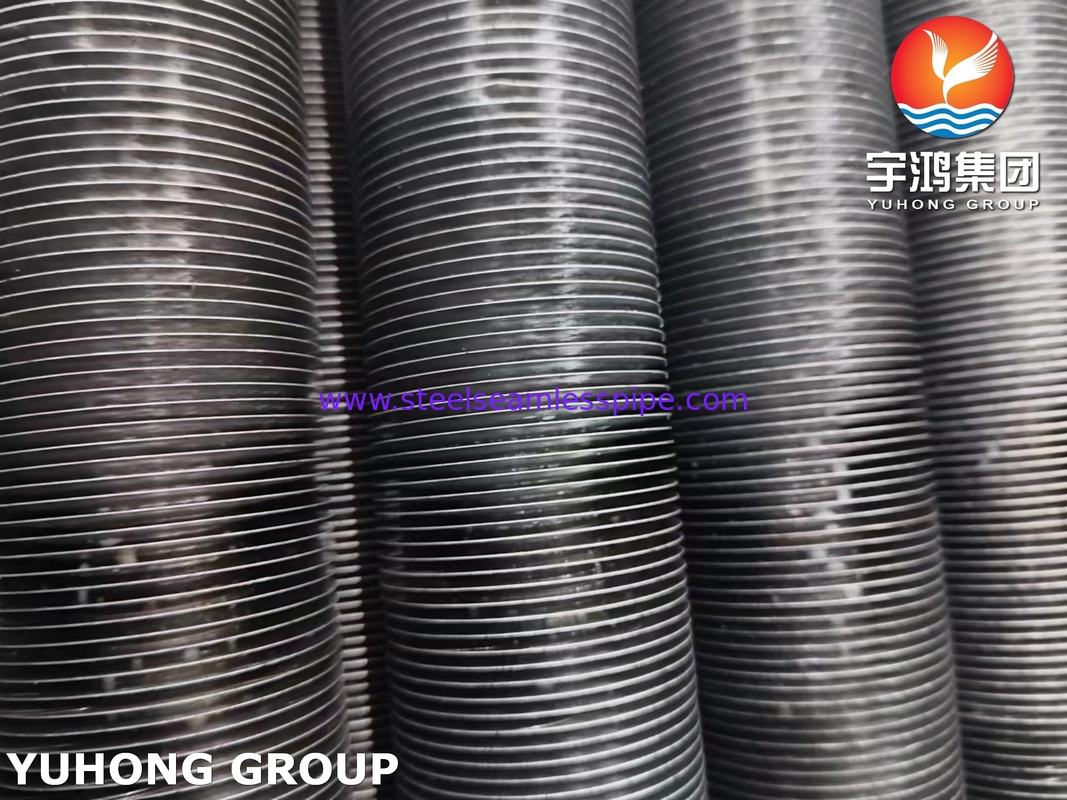

ASME SA179 1060 알루미늄 핀 상처가있는 탄소강 원활한 튜브 공기 냉각기/ 히터 용 핀 튜브
ASME SA179 1060 알루미늄 L- 타입 상처 지느러미가있는 ASME SA179 탄소강 원활한베이스 튜브는 고성능 복합 열전달 요소가 설계되었습니다.공기 측 열 성능 향상. 연동 L-Profile 구성에 나선 상처 1060 알루미늄 지느러미가있는 차가운 끈적 끈적한 탄소 강철 압력 용기 (ASME SA179 호환)가 특징입니다. 이 독특한 디자인은 알루미늄 핀 (~ 200W/M · K)의 높은 열전도율을 기계적 견고성과 결합합니다.L 피트 앵커리지는 공기 흐름 침식 및 열 사이클링 하에서 지느러미 느슨 함을 방지합니다.,,,설계공기 냉각기, 히터 및 핀 튜브 열교환 기.
1. 제품 개요
L 자형 핀 튜브의 롤링에 의해 형성된 사다리꼴 섹션은 열 유동 밀도의 분포와 일치하며 튜브는 높은 열 효율과 밀접하게 결합되어 있으며,따라서 핀 간의 간격으로 인한 접촉 열 저항 제거.
작업 온도 :230 ° C 특성: 와인딩 공정, 높은 생산 효율, 균일 한 간격, 우수한 열전달, 높은 핀 비율,베이스 파이프는 공기 침식으로부터 보호 될 수 있습니다.
2. 화학 및 기계적 특성
| ASME SA179 화학 조성 (%) | |||||
| 기음 | MN | 피 | 에스 | 시 | Fe |
| ≤ 0.06-0.18% | 0.27-0.63% | ≤ 0.035% | ≤ 0.035% | ≥ 0.10% (일반적으로 0.25-0.50%) | 균형 (≥ 98%) |
| 알루미늄 1060 핀 화학 조성 (%) | ||||||
| 알 | Fe | 시 | Cu | MN | Zn | 또 다른 |
| ≥ 99.60% | ≤ 0.35% | ≤ 0.25% | ≤ 0.05% | ≤ 0.03% | ≤ 0.05% | ≤ 0.40% |
기계적 특성
| 요소 | 기계적 성능 | 주요 기능 |
| ASME SA179 베이스 튜브 |
· 인장 강도 : ≥325 MPa ·항복 강도 : ≥180 MPa · 신장 (50mm) : ≥35% ·경도 : ≤ 72hrb |
· 최소 벽 두께를위한 정밀한 차가운 끈적 끈적한 튜브 ·열전도율 : 20 ° C에서 52 w/m · K · 산화 및 수 부식에 대한 우수한 저항 ·최대 작동 온도 : 연속 서비스를 위해 450 ° C (843 ° F) · 중간 강도 : 저/중간 압력 열교환 기에 적합합니다. |
| 알루미늄 1060 핀 | ·인장 강도 : 70-110 MPa ·신장 : 15-25% ·경도 : 23 HB. |
·가벼운 설계는 시스템 부하를 줄입니다 ·진동 흡수에 대한 연성 |
3. 주요 기능
헬리컬 L 형 상처 핀 디자인우수한 공기 측 열 성능을 위해 열 소산 영역을 최대화합니다
기계적으로 잠긴 지느러미진동 및 느슨이에 저항하며, 고속 공기 흐름 조건에 이상적입니다
탄소강베이스 튜브 (내부 보호) + 1060 알루미늄 지느러미 (산화 내성)가혹한 야외/화학 환경
베이스 튜브가 견딜 수 있습니다400 ° C, 알루미늄 지느러미는 안정적으로 작동합니다250 ° C
4.주요 응용 프로그램
| 차원 | L 형 핀 튜브 | KL 형 핀 튜브 | LL 형 핀 튜브 |
|---|---|---|---|
| 구조 | • 알루미늄 핀단일 L 자형 후크루트에서 •라인 연락처베이스 튜브로 |
•l-foot설계 •그루브기계식 잠금을 위해 핀 뿌리로 눌렀습니다 |
•연장 L-foot(긴 다리) •이중 훅 구조루트에서 |
| 진동 저항 | ★★ ☆ (kl/ll보다 약한 임베디드보다 낫다) |
★★★ (훌륭한) |
★★★ (듀얼 후크는 풀림을 방지합니다) |
| 열 접촉 저항 | • 비교적높은 (라인 접점 제한) |
•가장 낮습니다 (Knurling은 접촉 영역을 증가시킵니다) |
•낮은 (개선 된 대 L 형이지만 KL보다 높음) |
| 프로세스 복잡성 | • 단순하고 성숙합니다 (최저 비용)) |
• 더 높습니다 (정밀 knurling이 필요합니다.비용 ↑)) |
• 보통의 (이중 고리에 필요한 정밀 형성) |
| 맥스. 서비스 온도. | ≤ 250 ° C (Al Fin) | ≤ 280 ° C (Knurling은 열 팽창에 저항합니다) |
≤ 260 ° C (이중 고리는 열 피로에 저항합니다) |
| 일반적인 응용 프로그램 | • HAVC 코일, 계량제 • 낮은 진동 환경 |
• 발전소 공기 예열기 • 고 유량/고 진동 가스 열 회수 |
• 공냉식 응축기 (ACC) • 해양 열교환 기 • 중간 진동 시스템 |
