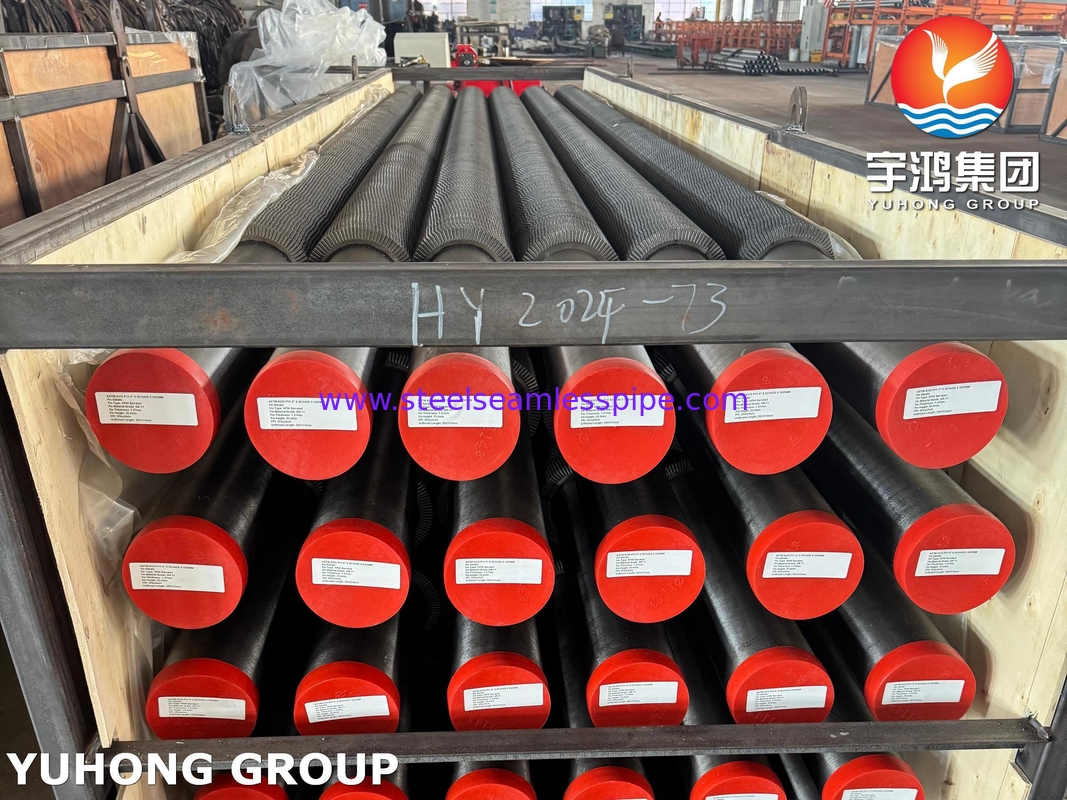

ASTM A335 P11 초열기 HSRG 시스템용 GR 11 핀과 함께 톱니 모양 핀 튜브

1. A335 P11 톱니지느러미 튜브 재료 기본

구성 및 특성:
ASTM A335 P11 (그라드 11) 는 C: 0.05·0.15%, Cr: 1.00·1.50% 및 Mo: 0.44·0.65%의 크롬-몰리브덴 합금 강철이다.그리고 연장 ≥30%, 열순환에 대한 탄력성을 보장합니다.

열처리: 파이프는 마이크로 구조적 안정성과 강도를 최적화하기 위해 완전 소화 또는 정상화 + 완화 (≥650 °C) 를 받는다.

서비스 제한: 최대 550°C의 작동 온도, -43.5°C의 깨지기성에서 융통성 전환.

2A335 P11 톱니 톱니 튜브 설계 장점

증강 된 열 전달: 톱니가 부드러운 지느러미에 비해 표면 면적을 40~60% 증가시켜 보일러 및 열 교환기에서 열 교환을 가속화합니다.

격동 유도: 톱니 모양 가장자리는 라미나리 흐름을 방해하여 경계층 저항을 감소시키고 열 전도 효율을 15~25% 향상시킵니다.

열 안정성: 540°C에서 P11은 66.1 MPa의 추출된 스트레스 파열 강도를 유지하며 지속적인 부하에서 변형을 방지합니다.

3. A335 P11 톱니 톱니 튜브 주요 응용 프로그램

열 교환기: 이 지느러미 는 열 교환 을 위한 표면 면적 을 증가 시키며, 유체 사이 에 열 을 전달 하는 데 있어서 열 효율성 을 향상 시킨다.
용기: 고온 환경에서 사용되며, 연소 기체에서 물이나 증기로의 열 전달을 증진시킵니다.
석유화학 공장: 원자로와 증류 기둥과 같이 효율적인 열 관리를 요구하는 프로세스를 지원합니다.
발전소: 효율적인 열 제거가 최적의 성능을 위해 필수적인 터빈 및 콘덴서 냉각 시스템에 통합됩니다.
석유 및 가스 산업: 높은 온도에서 유체를 운반하는 데 열 전달이 중요한 파이프라인 시스템에서 사용됩니다.

4A335 P11 톱니 톱니 튜브 강도 대 대안

매개 변수 P11 톱니 모양 탄소 강철 톱니
최대 작동 온도 550°C ≤350°C
산화 저항성 우수 (Cr-Mo 층) 약
열 피로 수명 100000+주기 20000~40,000주기


5A335 P11 톱니 톱니 튜브 제조 및 품질 관리

핀 제조: P11 튜브의 냉불 또는 정밀 가공, 그 다음 스트레스 완화 열처리.

테스트:

수정압 시험 (ASTM A999에 따라)

초음파 / 구동 전류 검사 결함 > 12.5% 벽 두께

6. A335 P11 톱니 톱니 튜브 FAQ

Q: P11과 P22은 어떻게 비교하나요?
A: P22 (2.25Cr-1Mo) 는 더 높은 온도 내성을 (≤580°C) 제공하지만 20~30% 더 많은 비용을 지불합니다. P11은 ≤550°C의 경제성과 성능을 균형 잡습니다.

Q: P11 날개 용접 절차?
A: ER80S-B2/TIG-R30 필러를 사전 가열 (200~300°C) 및 용접 후 완화 (650~705°C) 로 사용하여 균열을 피합니다.

질문: 허용 가능한 부식율?
A: 증기 서비스에서 최대 0.2 mm/년; 정기 UT 두께 모니터링이 권장됩니다.

Q: 표준 준수?
A: ASTM A335M-2021에 따라 차원/화학에 적용됩니다.
