| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM A335 P5 P9 P11 P22 |
| 최소 주문 수량: | 1000 킬로그램 |
|---|---|
| 가격: | Discussion |
| 포장 세부 사항: | 고객 요구 사항에 따르면 / 나무 상자 포장 /는 상자 포장을 다림질합니다 |
| 배달 시간: | 15-30days |
| 지불 조건: | 보자마자 전신환, L/C (신용장) |
| 공급 능력: | 고객 요구 사항에 따르면 |
| Standard: | ASTM A335 | Material Grade: | Carbon Steel, Alloy Steel, Stainless Steel |
|---|---|---|---|
| Fin Type: | HFW | Tube Diameter: | 16-219mm |
| Tube Wall Thickness: | Customized | Tube Length: | Customized |
| Fin Height: | 5-30mm | Fin Pitch: | 3-25mm |
| Fin Thickness: | 0.8-3mm or Customized | Application: | Heat Exchanger, Condenser, Evaporator |
| 강조하다: | ASME SA213 Fin Tube,U Bend Fin Tube,ASTM A213 Fin Tube |
||

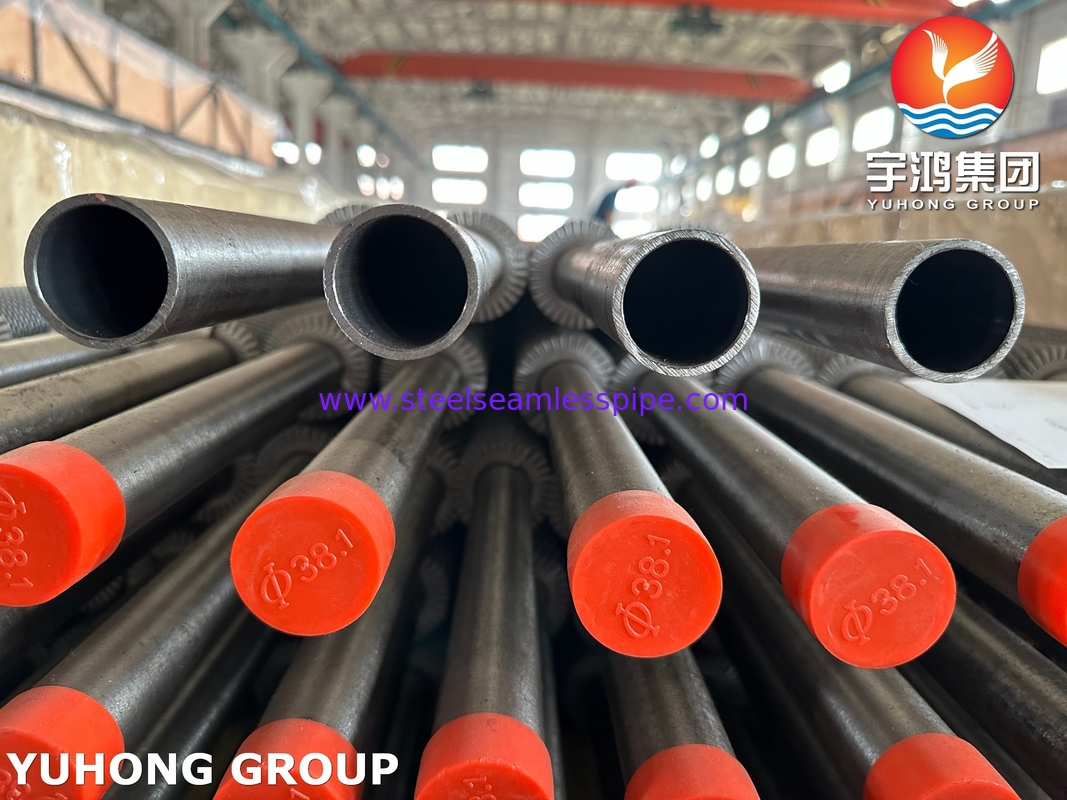

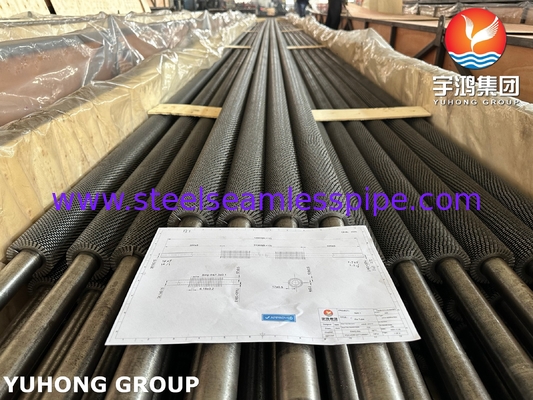

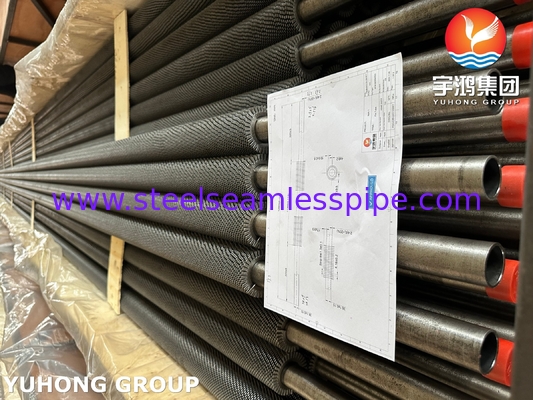

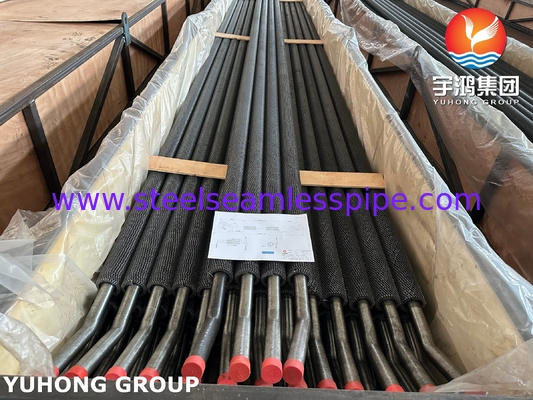

ASTM A213/ ASME SA213 T22 HFW 톱니형 핀 튜브 두 개의 포트는 U 벤드 For 열 회수 증기 발생기일 수 있습니다.
SA213은 고온 응용 분야를 위한 이음매 없는 페라이트 및 오스테나이트 강철 보일러, 과열기 및 열교환기 튜브를 다루는 ASTM International 사양입니다.
탄소강에 비해 고온에서 산화 및 부식에 대한 내성이 우수합니다. 수소 공격에 대한 내성이 우수하고 용접성 및 성형성이 우수합니다. 보일러 과열기 및 재열기 튜브, 정유 공장, 석유 화학 공장 및 발전소, 특히 500°C에서 600°C(930°F - 1110°F) 사이에서 작동하는 열교환기 튜브.
HFW FIN TUBE, 스트립 재료는 고주파 유도 용접 또는 접촉 저항 용접으로 베이스 튜브에 종방향으로 용접됩니다. 이 공정은 빠르고 경제적입니다.
핀: 베이스 튜브의 외부 표면에 나선형으로 감겨지고 결합된(압출, 용접 또는 삽입된) 금속의 연속 스트립(일반적으로 탄소강 또는 스테인리스강). 핀은 외부 열 전달 표면적을 크게 증가시킵니다.
톱니형: 핀 스트립은 높이를 따라 규칙적인 간격으로 슬롯 또는 절단됩니다. 단단한 연속 핀 벽이 아니라 일련의 작은 탭 또는 세그먼트입니다.
장점:
난류 증가: 톱니형 핀은 일반 핀보다 핀을 통과하는 가스의 경계층을 더 효과적으로 방해하여 열 전달 계수를 크게 향상시킵니다.
오염 감소: 톱니형 핀 사이의 간격은 재, 그을음 또는 기타 미립자가 단단한 핀에 비해 심하게 연결되고 축적되는 것을 더 어렵게 만듭니다.
무게 감소: 동일한 높이의 단단한 핀보다 약간 적은 재료.
톱니형 핀 튜브는 열 회수 증기 발생기(HRSG)에 널리 사용됩니다.
핵심 이유는 열 전달 효율, 방진/부식 방지 능력 및 구조적 신뢰성을 크게 향상시켜 HRSG의 가혹한 작동 조건에 완벽하게 부합하기 때문입니다.
HRSG의 핵심 문제 해결
연도 가스 열 전달 효율이 낮습니다. 톱니 구조는 경계층을 파괴하고 난류를 유도하며 열 전달 계수를 30-50% 향상시킵니다.
연도 가스에 먼지가 많고 먼지가 쉽게 쌓입니다. 톱니형 가장자리가 진동하고 자체 청소하여 재 축적 및 막힘을 줄입니다.
빈번한 시작 및 정지 + 열 응력 영향 고주파 용접 야금 결합, 인장 강도 ≥ 200 MPa, 열 피로 균열 저항
열 전달 향상: 파괴적인 효율성 향상 난류 발생기: 핀 표면의 톱니 또는 균열(톱니형)은 연도 가스가 주기적인 와류를 생성하여 층류 경계층(연도 가스의 열 저항의 주요 원인)을 파괴합니다. 열 전달 계수는 매끄러운 핀보다 30-50% 더 높고, 동일한 열 교환율에서 열 교환 면적이 20% 감소합니다.
확장된 가열 표면: 톱니형 설계는 제한된 공간에서 유효 열 교환 면적을 증가시킵니다(매끄러운 핀보다 15-25% 더 많음). 특히 HRSG의 컴팩트한 설계에 적합합니다.
방진 축적 및 자체 청소: 장기 작동 보장. 연도 가스가 톱니형 가장자리를 고속으로 통과하면 핀의 미세 진동을 유발하여 느슨한 재가 부착되는 것을 방지합니다.
화학적 조성 최대 %
| 등급 | 탄소 | 망간 | 인 | 황 | 규소 | 크롬 | 몰리브덴 |
| T22 / K21590 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50 | 1.90-2.60 | 0.87-1.13 |
기계적 특성
| 등급 | 인장 강도, 최소 | 항복 강도, 최소 | 신율 (%) | 경도, 최대 | |
| T22 / K21590 | 60ksi,415MPa | 30ksi,205MPa | 30 | 163 HB/170 HV | 85 HRB |
응용 분야:
발전 보일러:
절약기: 보일러 연도 가스를 사용하여 급수를 예열합니다. 톱니형 핀은 석탄/바이오매스 연소 공정에서 흔히 발생하는 재 오염을 방지합니다.
과열기 및 재열기: 증기를 매우 높은 온도(일반적으로 540-565°C / 1000-1050°F)로 가열합니다. T22는 필요한 크리프 강도를 제공합니다. 톱니형 핀은 고재 연도 가스에서 열 전달을 향상시킵니다.
공기 예열기(Ljungström/재생): 연도 가스에서 열을 회수하여 연소 공기를 예열합니다. 톱니형 핀은 이 심하게 오염된 환경에서 탁월합니다.
열 회수 증기 발생기(HRSG):
증발기, 절약기, 과열기, 재열기: 복합 사이클 발전소에서 사용됩니다. T22는 고압/고온 증기를 처리합니다. 톱니형 핀은 비교적 깨끗한 터빈 배기 가스에서 열을 효율적으로 전달하는 동시에 잠재적인 상류 캐리오버 또는 파이프 오염을 효과적으로 방지합니다.
정유 공장 및 석유 화학 공장:
공정 히터 및 용광로(연소 히터): 대류 섹션 튜빙(예: 원유 히터, 진공 히터, 코커 히터, 개질기 공급 히터). T22는 고온 황화 부식에 저항합니다. 톱니형 핀은 열 전달 효율을 향상시키고 코크스, 촉매 미세 입자 또는 그을음으로 인한 오염을 방지합니다.
폐열 보일러(WHB):
공정 스트림(예: FCC 연도 가스, 개질기 연도 가스)에서 열을 회수합니다. T22는 증기 발생을 처리합니다. 톱니형 핀은 입자 또는 코킹 가스에 적합합니다.
수소 플랜트 개질기:
고온 연도 가스에 노출된 대류 섹션 튜빙.
화학 처리:
고온 공정 가스 냉각기/히터: 가스 스트림에 미립자, 응축성 물질이 포함되어 있거나 오염되기 쉽고 온도가 높은 경우 크롬-몰리브덴 강이 필요합니다.
공기 히터(재생):
산업 시스템은 용광로 또는 가마에서 나오는 폐열을 사용하여 연소 공기를 예열합니다. 특히 연도 가스가 더러울 때.
