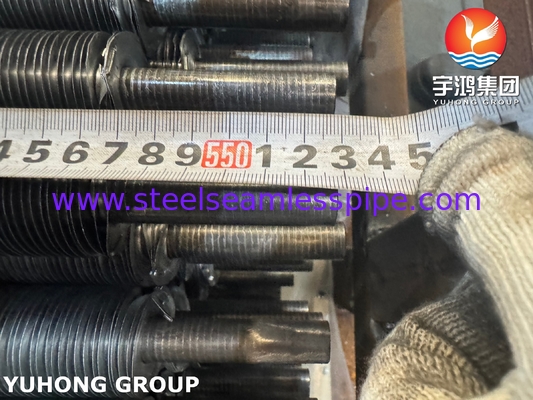

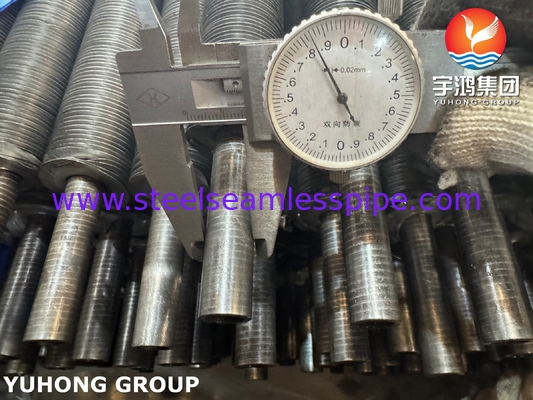

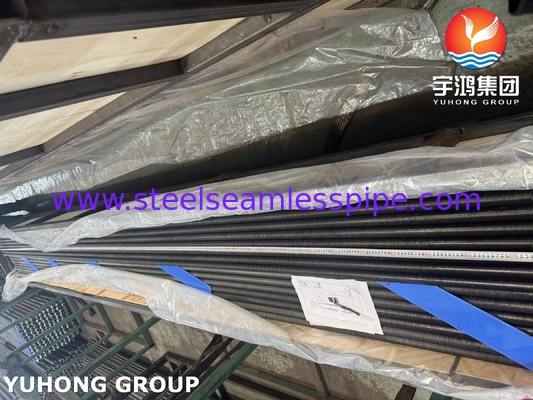

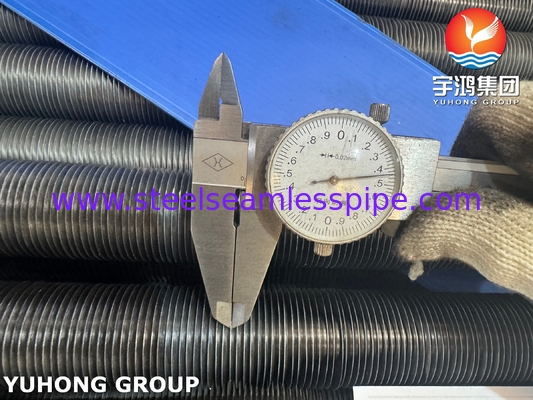

공랭식 열교환기용 ASME SA179 L형 권취 핀 튜브 (AL1060 핀 포함)

기본 튜브 ASME SA179

• 타입: 꿰매지 않고, 냉면으로 당겨진 저탄소 강철 튜브
• 주요 특성: 우수한 열전도성, 좋은 내부 부식 저항성 (깨끗한 액체에), 부드러운 내부 굴착 (압 하락을 최소화), 고압 능력, 쉽게 용접.
• 전형적인 응용 프로그램: 주로 열 교환기, 보일러 (경제화기, 슈퍼 히터), 응축기 및 다른 압력 용기에서 사용되며, 튜브 쪽에서 물, 증기, 석유 또는 가스를 포함합니다.

SA179 윙 핀 튜브 주요 특성:

• 예외적인 열전도: ~ 230 W/m·K (알리늄 지느러미를 사용하는 주된 이유 인 강철보다 훨씬 높습니다.)
• 좋은 경식 저항성: 많은 주변 공기 / 대기 응용 프로그램에 적합한 보호 산화층을 형성합니다. 참고: 성능은 특정 환경에 크게 달려 있습니다.
• 높은 형성성: 틈으로 쉽게 굽습니다.
• 가벼운: 전체 튜브 무게를 줄입니다.
• 비용 효율성: 순수한 알루미늄은 일반적으로 고 합금 옵션보다 저렴합니다.
• 더 부드럽고 강도가 낮습니다. 3003 또는 5052 같은 합금과 비교하면이것은 수느러미를 다루거나 청소하는 동안 신체적 손상에 약간 더 민감하게 만들 수 있지만 일반적으로 대부분의 응용 프로그램에 충분합니다..

SA179 윙 핀 튜브 핀 타입 및 부착장:

• "L 타입" 핀: 롤링 전과 롤링 중에 핀 스트립의 가로 절편 모양을 의미합니다. 스트립은 "L" 프로필을 가지고 있습니다.
• "물" 프로세스: 제조 방법을 설명합니다.

SA179 윙 핀 튜브 부착 메커니즘:

• SA179 기체관의 외부 표면에 정밀 스릴리컬 굴곡이 가공됩니다.
• "L" 모양으로 미리 형성 된 AL1060 스트립은 이 굴곡으로 긴장 아래로 공급됩니다.
• 튜브가 회전할 때, "L"의 발 (단한 다리) 은 기계적으로 강제되어 구로에 잠겨 있습니다.
• "L"의 긴 다리는 튜브 표면에 세로로 서서 지느러미를 형성합니다.

SA179 윙 핀 튜브 주요 장점:

• 강한 기계적 결합: 와일링 도중 냉동 작업 과정은 단단하고 가스 밀착, 간섭 적합성을 만듭니다. 지느러미는 틈에 안전하게 잠겨 있습니다.
• 우수한 열 전달: 지느러미 발과 튜브 굴곡 사이의 직접적이고 상당한 금속 대 금속 접촉은 낮은 열 저항을 보장합니다.
• 솔더 / 브레이즈 / 접착제 없음: 잠재적인 고장점, 오염 위험 및 기본 튜브 특성에 영향을 줄 수있는 고온 프로세스를 제거합니다.
• 좋은 내구성: 열순환 스트레스에 저항합니다.
• 고압 튜브에 적합: 기본 튜브는 매듭이 없으며 외부 핀링 과정에 의해 압력 무결성이 영향을받지 않습니다.

SA179 윙 핀 튜브 전형적인 용도:

• 공기 냉각 열 교환기 (ACHE): 공정 냉각 (석유 및 가스, 화학, 발전소)
• 열 회수 증기 발전기 (HRSG): 경제기 부문.
• 피네트 튜브 보일러
• 공화기
• 건조 오븐 & 오븐.
• HVAC&R 코일: 구리 파이프보다 덜 일반적이지만 특정 산업용 용도로 사용됩니다.
• 튜브 내부의 압력 유체에서 외부의 공기/가스로 효율적인 열 전달을 필요로 하는 모든 응용 프로그램

SA179 윙 핀 튜브 주요 고려 사항:

• 갈바닉 경화: 탄소 강철 (SA179) 튜브와 알루미늄 핀 (AL1060) 은 갈바닉 시리즈에서 멀리 떨어져 있습니다. 경화성 환경 (특히 소금 스프레이, 해안 또는 높은 습도) 에서,접경에서 갈바닉 부식 발생 할 수 있습니다.보호 코팅 (예를 들어, 지느러미에 페인트, 때로는 튜브 내부 에포시스) 또는 신중한 환경 통제가 종종 필요합니다.
• 핀 보호: AL1060 핀은 상대적으로 부드럽습니다. 취급, 설치 및 청소 (예를 들어,고압 물 제트가 지느러미에 직직하여 구부러지거나 손상되는 것을 방지하기 위해.
• 온도 제한: 지느러미 고정 장치가 견고하지만 AL1060 지느러미 재료 자체는 강도와 녹는점 (~ 650 ° C) 이 강철 튜브에 비해 낮습니다.알루미늄 지느러미의 연속 작동 온도는 과도한 부드러움 / 미끄러짐을 피하기 위해 일반적으로 200-250 °C 정도로 제한됩니다.. SA179 튜브는 내부에서 훨씬 높은 온도를 처리 할 수 있습니다.
