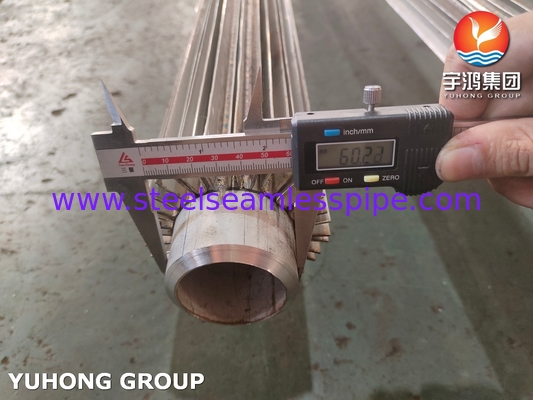

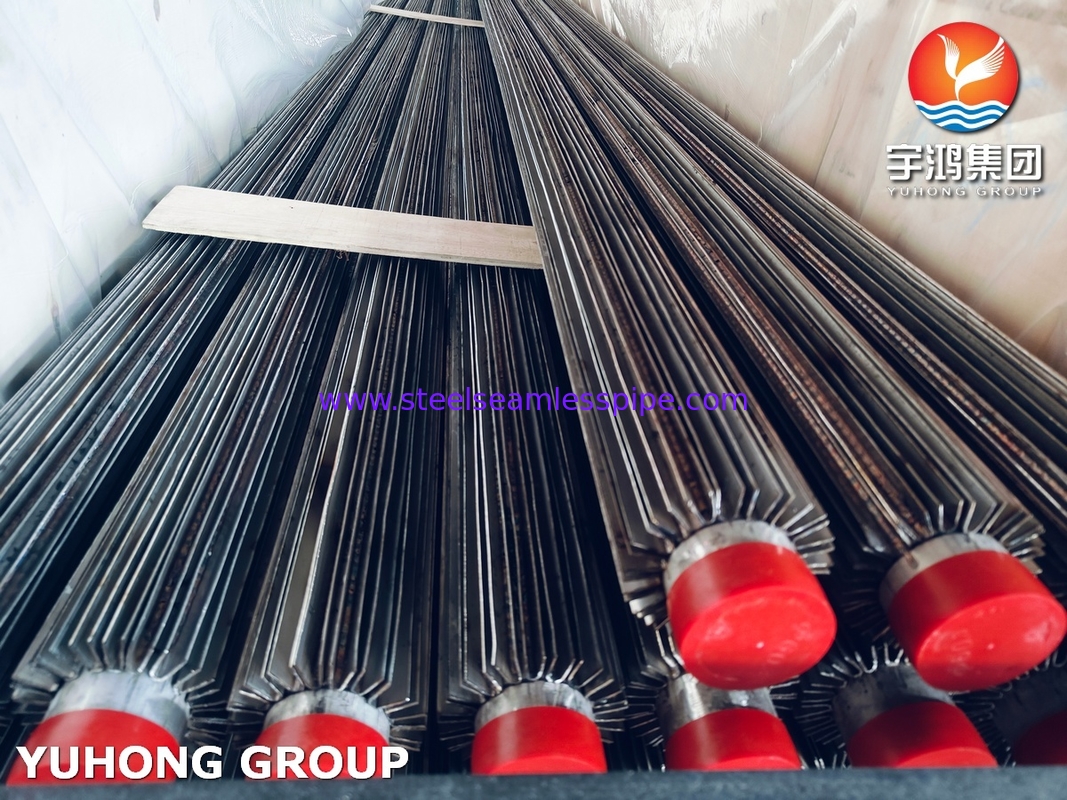

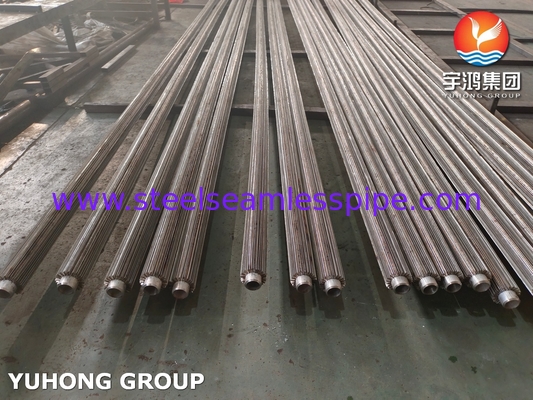

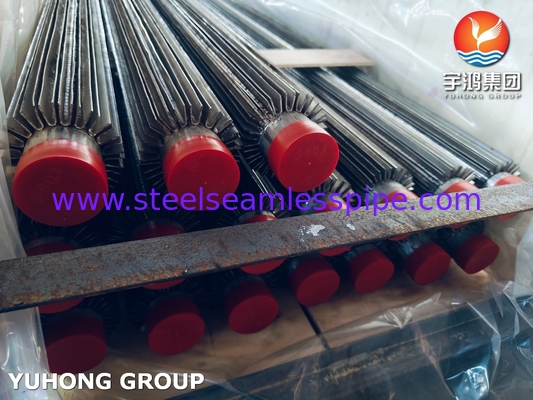

ASTM A213 TP316L 오일 냉각기 냉각 시스템용 길쭉한 웰딩 핀 튜브

ASTM A213 TP316L 기본 튜브 구성

재료 사양 및 표준 기본 재료:

TP316L 스테인리스강 (316 스테인리스강의 저탄소 변형)은 산성/염화물 환경에서 뛰어난 내식성을 제공합니다 17.

준수: ASTM A213 (이음매 없는 페라이트/오스테나이트강 보일러 튜브)을 충족하며, 업계 표준을 준수합니다:

HG/T3181: 나선형 핀 튜브용 고주파 저항 용접.

JB/T6512: 보일러 등급 핀 튜브 제조 기술 조건 125.

제조 공정 용접 기술:

PLC 제어 자동화를 갖춘 고주파 저항 용접(HFRW)을 사용합니다.

정밀도: 핀 피치 분해능 0.1mm, 용접선 속도 최대 35m/min.

냉각 시스템: 통합 냉각 펌프 및 전극 휠은 지속적인 작동 중 과열을 방지합니다 13.

종방향 핀 통합: 핀은 튜브 벽과 동일한 기본 재료에서 (굽힘/엠보싱을 통해) 접혀져 접촉 열 저항을 제거하고 기존 방식에 비해 열 전달을 200–300% 향상시킵니다.

A213 TP316L 종방향 용접 핀 튜브 강도

• 구조적 무결성: 종방향 용접 공정은 핀과 튜브 사이에 강력한 결합을 생성하여 핀 튜브의 전반적인 구조적 무결성을 향상시킵니다. 적절한 용접 기술은 압력 또는 열 응력 하에서 고장을 초래할 수 있는 약점을 방지하는 데 도움이 됩니다.
• 용접 품질: 용접 품질은 핀 튜브의 강도에 영향을 미칩니다. 제대로 실행되지 않은 용접은 응력 집중을 유발하여 잠재적인 고장 지점을 초래할 수 있습니다. 초음파 또는 방사선 검사와 같은 비파괴 검사(NDT) 방법은 용접 무결성을 보장하기 위해 자주 사용됩니다.
• 열팽창: 종방향 용접 핀은 열팽창 및 수축을 수용해야 합니다. 설계 및 용접 방법은 응력 축적을 방지하기 위해 약간의 움직임을 허용해야 합니다.
• 내압성: 이러한 핀 튜브는 종종 상당한 내부 및 외부 압력을 견딜 수 있도록 설계되었습니다. 용접 및 기본 재료의 강도는 전반적인 압력 등급에 기여합니다.
• 피로 저항: 반복적인 열 사이클링은 피로 파괴를 초래할 수 있습니다. 설계는 특히 고온 응용 분야에서 피로 수명을 고려해야 합니다.
• 내식성: 응용 분야에 따라 내식성이 중요합니다. 부식성 환경에서 수명과 강도를 향상시키기 위해 코팅 또는 내식성 재료를 사용할 수 있습니다.

ASTM A213 TP316L 종방향 용접 핀 튜브는 오일 냉각기 및 냉동 시스템에 사용됩니다

저희는 종방향 핀 튜브 전문 제조업체입니다. 종방향 핀 튜브는 열 교환 효율을 향상시키기 위해 특별히 설계된 장치이며, 특히 열교환기에서 다양한 산업 분야에서 널리 사용됩니다. 종방향 핀 튜브는 원통형 튜브 본체와 튜브의 긴 방향을 따라 균일하게 용접되거나 기계적으로 고정된 핀으로 구성됩니다. 핀은 일반적으로 표면적을 늘리고 열 교환을 용이하게 하기 위해 평평하거나 다른 기하학적 모양을 갖습니다. 유체는 튜브를 통과하면서 외부 공기 또는 다른 유체와 열을 교환합니다. 핀은 유체와의 접촉 면적을 늘려 열 전달 효율을 향상시킵니다. 종방향 설계는 유체 흐름을 효과적으로 유도하여 데드 존과 흐름 저항을 줄여 열 교환 성능을 더욱 향상시킵니다.
