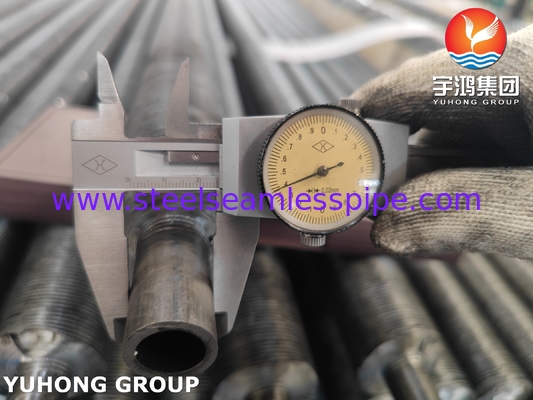

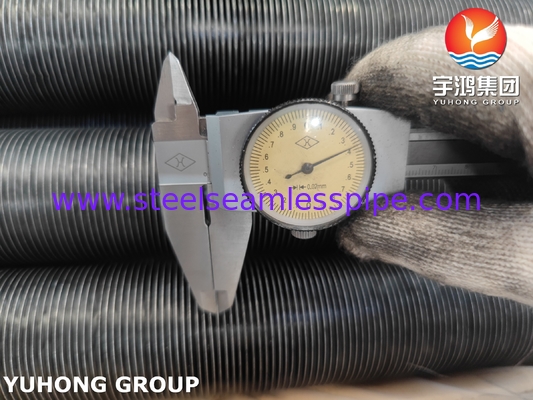

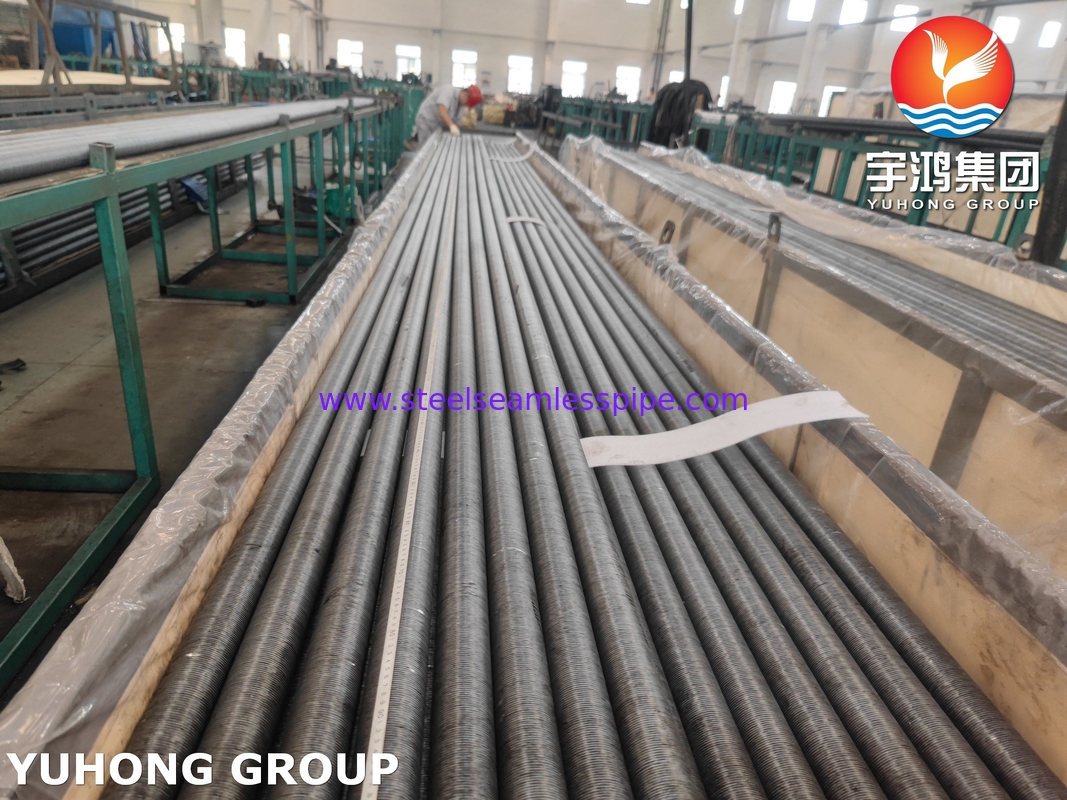

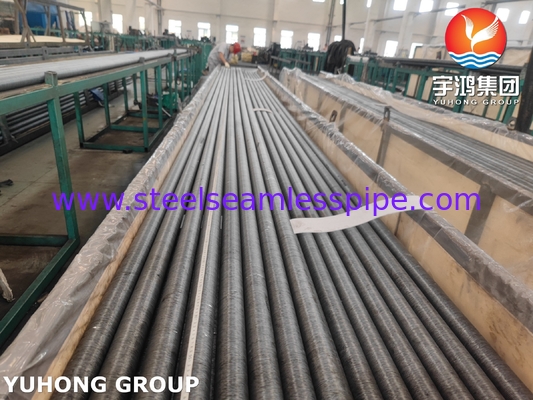

ASME SA209 보일러 에코노마이저 및 에어 히터용 AL1060 핀을 탑재한 핀 튜브

1기본 튜브 재료: SA209

성분:

탄소 (C) 0.10~0.20%
망간 (Mn) 0.30~0.80%
포스포스 (P) ≤ 0.025%
황 (S) ≤ 0.025%
실리콘 (Si) 0.10~0.50%
몰리브덴 (Mo) 0.44~0.65%
구리 (Cu) ≤ 0.25% (존재하는 경우)
크롬 (Cr) ≤ 0.30%
니켈 (Ni) ≤ 0.40%
바나디움 (V) ≤ 0.03%

속성:

• 높은 온도 강도와 긁히는 저항력
• 고온에서 평면 탄소강에 비해 산화 및 진열에 대한 저항성이 향상되었습니다.
• 잘 용접할 수 있어

2핀 재료: AL1060

속성:

우수한 열 전도성: (~ 230 W/m·K) - 알루미늄 지느러미를 사용하는 주된 이유.

좋은 경식 저항성: 보호 산화질 층을 형성합니다.

높은 형성성 / 유연성: 제조 과정에서 쉽게 형성됩니다.

낮은 밀도: 가볍습니다.

낮은 강도: 합금 알루미늄보다 부드럽지만 많은 핀 응용 프로그램에 충분합니다.

높은 전기 전도성

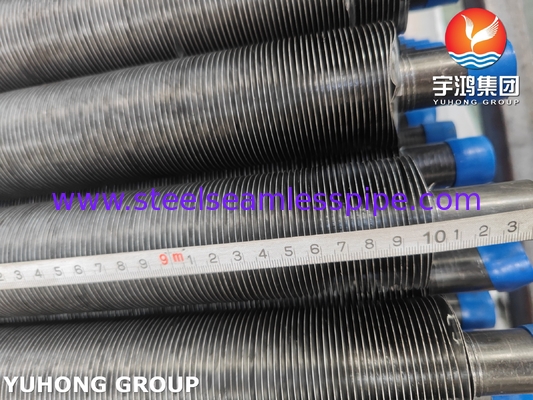

3핀 타입: 내장 (G-Fin)

제조 과정:

• 스틸 베이스 튜브의 외부 표면에 굴곡이 가공됩니다.
• 알루미늄 핀 스톡 (AL1060) 의 스트립을 구석에 넣습니다.
• 고압 롤러 또는 도는 알루미늄 스트립의 가장자리를 통해 튜브 벽 물질을 압력, 차가운 작업 및 기계적으로 갈래 기판을 안정적으로 갈래에 잠그고.,지느러미의 전체 길이를 따라 단단하고 기계적인 결합.

주요 특징:

• 강한 기계 결합: 지느러미는 물리적으로 튜브 벽에 잠겨있어 열 사이클 또는 진동으로 인해 지느러미 느슨해지는 데 탁월한 저항을 제공합니다.
• 솔더/브레이즈가 없습니다. 플럭스 부식, 브레이즈 합금 녹기점 제한, 또는 결합 선의 잠재적 빈자리 같은 문제를 제거합니다.
• 금속과 금속의 직접 접촉: 낮은 인터페이스 열 저항 (좋은 열 전달 효율) 을 제공합니다.
• 핀 무결성: AL1060 핀 재료 자체는 완전히 열전도성과 부식 저항성을 유지하면서 변하지 않습니다.
• 핀 밀도: 인치당 상대적으로 높은 핀을 허용합니다.
• 외관: 일반적으로 얇고 금속적인 외관을 가지고 있으며, 튜브 금속이 지느러미 밑에 롤되어 있는 눈에 띄는 바늘을 가지고 있습니다.

주요 장점:

• 높은 열 전달 효율성
• 극도로 튼튼하고 튼튼합니다
• 기본 튜브의 높은 온도 능력
• 피인 (AL1060) 및 기본 튜브 (SA209) 의 부식 저항성
• 낮은 녹는 지점의 열연합이 작동 온도를 제한하지 않습니다.

4적용

• 해양 및 해상 시스템
• 염분 해제 공장 열 교환기
• 황산 (H2SO4) 냉각기
• 산가스 (H2S) 리보일러
• 지열 발전소의 증기 응축기
• 연소 가스 폐기물 열 회수
• 암모니아 (NH3) 증발기
• 열 회수 환기장 (HRV)

5전형적인 응용 분야:

• 열 회수 증기 발전기 (HRSG): 경제기 및 증발기 부문.
• 보일러 경제기: 연소 기체에서 열을 회수합니다.
• 에어 히터 (Ljungström형 또는 튜브형): 연소 공기를 미리 가열합니다.
• 공정 가스 난방기/냉각기: 정유 공장, 석유화학 및 화학 공장.
• 고온 핀 튜브 펀들: 높은 온도 저항과 효율적인 확장 표면이 필요한 경우.
