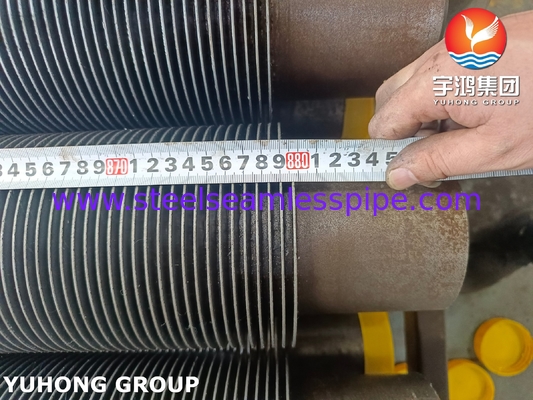

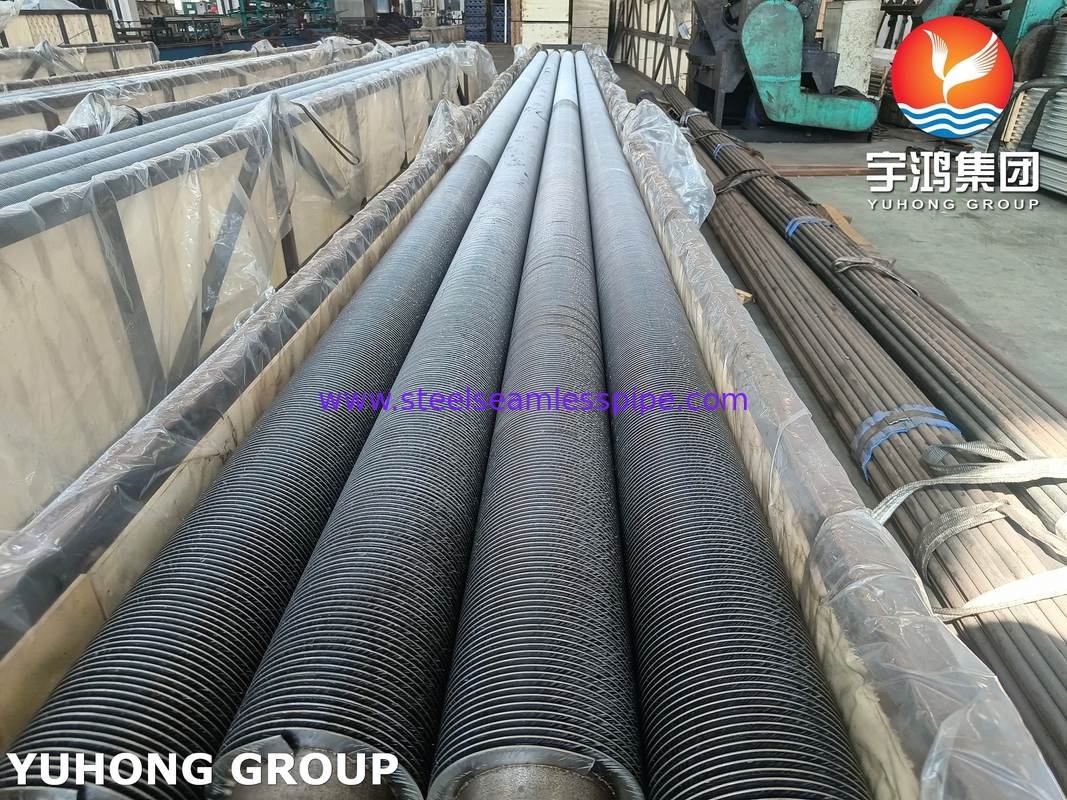

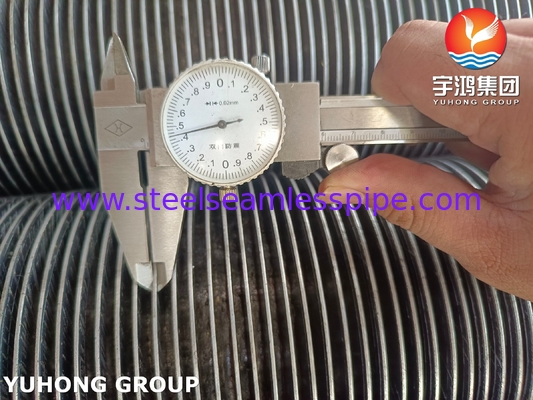

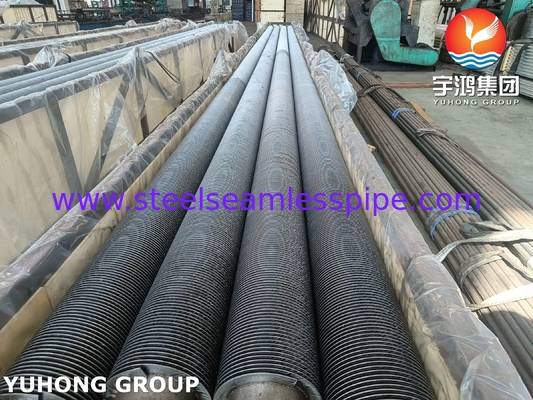

ASTM A335 P22 정체 핀 튜브

1ASTM A335 등급 P22은 크롬-몰리브덴 합금 강철이며, 다음 사양을 갖는다.

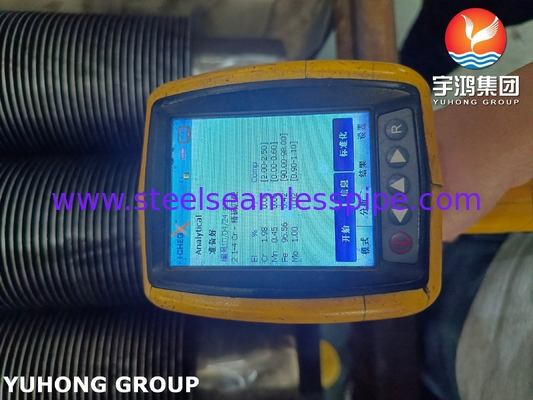

• 화학적 성분

• 기계적 성질:

• 팽창 강도: ≥415 MPa (60,200 psi)

  강도 강도: ≥205 MPa (29,700 psi)

  강도: ≤163 HBW (브리넬)

  연장: ≥30% (50mm)

• 열처리

900~975°C (1652~1787°F) 에서 정상화되고 675~760°C (1247~1400°F) 에서 완화된다.

2제조 표준 및 시험

준수:

ASTM A335 (물질)

ASME BPVC 섹션 I & VIII (압 설계)

TEMA (열교환기 제조업자 협회) 는 핀트 튜브 펀들 (fined tube bundles) 을 위한 것이다.

테스트:

수정적 테스트: 10초 이상 설계 압력 1.5배

NDT (비파괴적 테스트):

기본 튜브의 무결성을 확인하기 위한 초음파 검사 (UT)

웰드 융합에 대한 염색체 침투성 검사 (PT)

3응용 프로그램 특정 구성

전력 발전소 보일러:

슈퍼 히터: 400~600°C의 연소 가스를 위해 최적화된 핀, 재 침식 저항성.

경제제: 찌는 것을 최소화하기 위해 낮은 지느러미 밀도 설계 (35 FPI).

연금 공장 난방기:

H2S가 풍부한 환경에서의 황화 저항을 위해 스테인리스 스틸 핀 끝

폐기물 열 회수 단위:

입자로 가득한 배기가스를 처리하기 위한 사용자 지정 핀 간격 (예를 들어, 시멘트 오븐).

4톱니지느러미/부착지느러미에 비해 장점

• 내구성: 지느러미 느슨해지거나 잔해가 포착될 위험이 없습니다.
• 열 피로 저항성: 단층 구조로 급격한 온도 변동을 처리합니다.
• 청소 가 쉽다: 부드러운 지느러미 표면 은 더러운 가스 흐름 에 오염 을 줄인다.
