탄소 강철 H형 및 H형 이중 핀 튜브 ASTM A179 / ASME SA179

탄소 강철 H형 및 H형 이중 핀 튜브 ASTM A179/ASME SA179

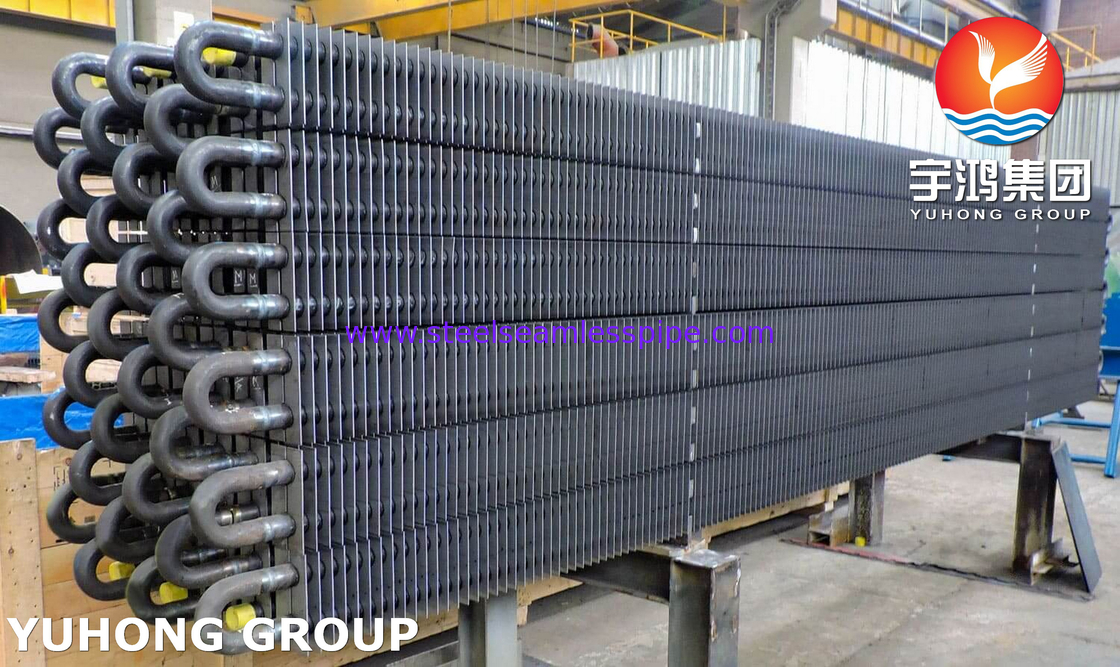

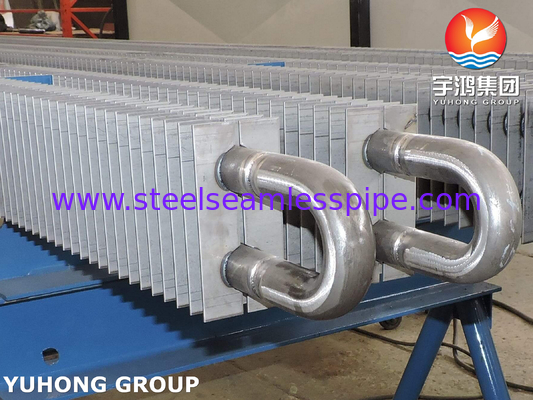

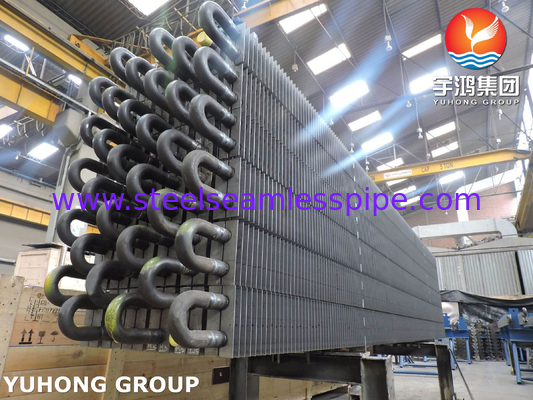

H형 핀 튜브와 이중 H형 핀 튜브의 주요 차이점은 구조, 성능 및 적용 가능한 시나리오에 반영됩니다.H형 핀 튜브는 기본 튜브의 양쪽에 두 개의 수직 핀을 대칭적으로 용접하여 "H" 모양의 가로 절단을 형성합니다.. 그것은 큰 열 전달 면적과 중간 유체 저항을 가지고 있습니다. 그것은 전통적인 고 온도 환경 (보일러 경제자 및 석유화학 난방과 같은) 에 적합합니다.그 날개 사이 는 넓다, 재의 축적 위험은 낮고, 고 비용 성능과 함께 청소 및 유지 관리가 쉽습니다.

이중 H형 날개 튜브는 기본 튜브에 H형 날개의 두 세트를 겹쳐 "이중 H" 복합 구조를 형성하여 열 전달 표면 면적과 격변 효과를 더욱 증가시킵니다.그리고 열 전달 효율을 크게 향상시킵니다., 그러나 유체 저항이 더 높고 구조가 더 복잡하며 제조 정밀 요구 사항이 엄격하며 비용이 높습니다.열교환 효율에 대한 엄격한 요구 사항이있는 시나리오에 적합합니다 (예를 들어 초중심 전력 생산 장치 및 고온 크래킹 오븐), 그러나 밀집 한 지느러미 배열은 재 축적의 가능성을 증가시킬 수 있으며 고 주파수 유지 관리가 필요합니다.

H형 핀 튜브는 경제성 및 간편한 유지보수로 알려져 있으며, 이중 H형 핀 튜브는 효율적인 열 전달을 주요 장점으로 가지고 있습니다.노동 조건에 따라 성과와 비용을 균형 잡아야 합니다..

화학 성분 요구 사항

기계적 특성

핀 튜브 재료

적용

H형 핀 튜브는 간단한 구조, 경제적이고 실용적이며 간편한 유지보수로 인해 다음과 같은 시나리오에서 널리 사용됩니다.

전력 산업: 보일러 경제기, 공기 전열기, 중저온의 연소 가스 폐열 회수용

석유화학 산업: 난방 콘벡션 부문, 촉매 크레이킹 장치, 높은 먼지 함유량을 가진 가스 처리;

환경 보호 엔지니어링: 산업용 먼지 제거 장비, 낮은 온도 연소 가스 폐열 회수 시스템, 정기적으로 먼지를 청소해야하는 환경에 적합합니다.

전통적인 열 교환기: 화학, 종이 제조 및 다른 분야에서 열 교환기, 열 전달 효율과 비용을 균형 잡습니다.

이중 H형 핀 튜브는 주로 성능 요구 사항이 높은 분야에 사용됩니다.

고효율의 폐열 회수: 초중심 발전기 세트, 가스 터빈 배기 시스템, 열 에너지 활용을 극대화합니다.

고온 및 고압 환경: 석유 크레이킹 오븐, 합성 암모니아 반응기, 고온 (≤800°C) 및 고성독 매체에 견딜 수 있습니다.

콤팩트 장비: 선박, 해상 플랫폼 및 다른 공간 제한 시나리오, 고밀도 핀을 통해 장비 부피를 줄이십시오.

높은 먼지 환경 (먼지 청소 시스템과 협력해야 합니다): 시멘트 오븐 배기가스 열 교환, 금속 산업 고온 연소 가스 처리,먼지 축적 위험을 제어하는 동시에 열 전달을 향상시킵니다..
