| Place of Origin: | China |
| 브랜드 이름: | yuhonng |
| 인증: | ABS,CCS,BV, LR, DNV, PED |
| 모델 번호: | ASTM A335 P22 |
| 최소 주문 수량: | 100KGS |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 철 프레임이있는 플리-우드 포장 |
| Delivery Time: | 7 days |
| Payment Terms: | T/T,L/C |
| 표면 처리: | 평범한, 세련된, 코팅 등 | Material: | Alloy Steel, Stainless Steel, Carbon Steel, etc. |
|---|---|---|---|
| Fin Pitch: | 2mm-20mm | 장점: | 고효율, 소형 설계, 비용 효율적인 |
| Size: | Customized | Application: | Heat Exchangers, Air Conditioning, Refrigeration, etc. |
| 강조하다: | 11-13CR 합금 강철 꿰매지 않는 튜브,컨벡션 코일 합금 강철 톱니 없는 튜브,HFW 합금 강 인발관 |
||

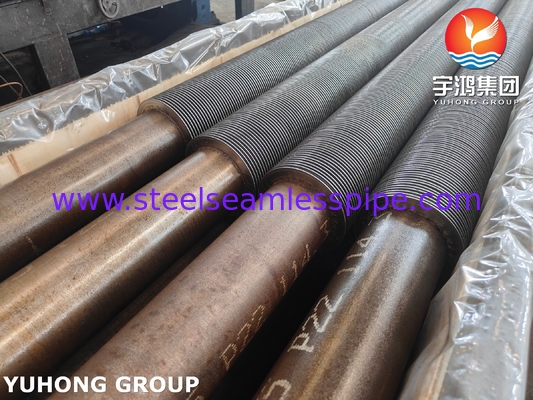

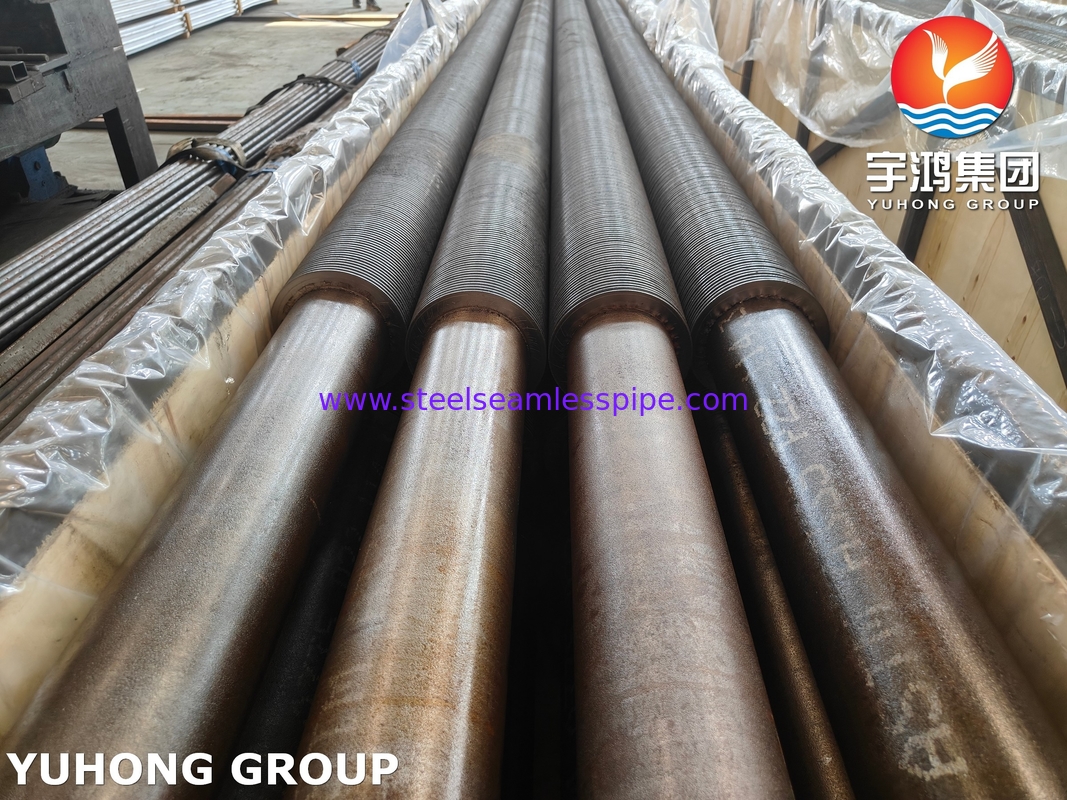

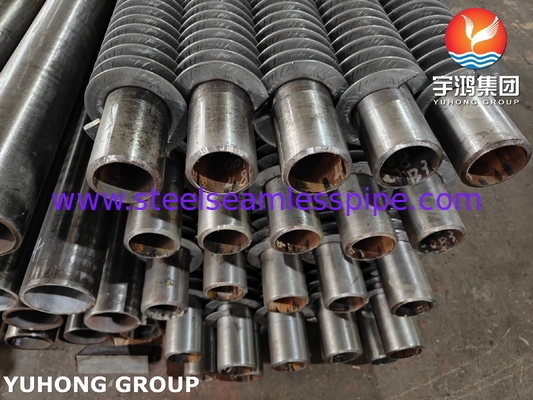

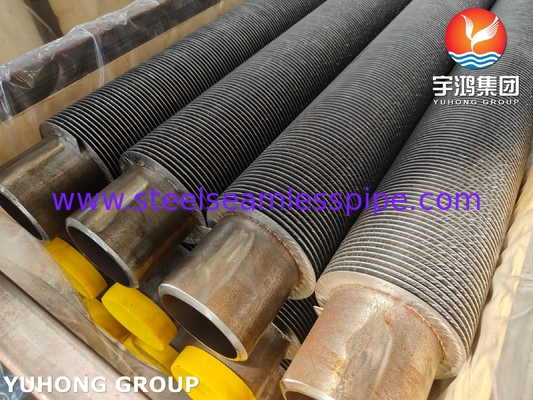

의ASTM A335 P22 합금강 11~13% 크롬 (Cr) HFW 핀 튜브극심한 온도와 압력 환경에서 고효율의 열 전달을 위해 설계되었습니다.P22 합금강의 고온 강도와 크롬이 풍부한 지느러미의 부식 저항을 결합하는 것, 이 제품은 보일러, 히터 및 산업 열 시스템에서 컨벡션 코일에 이상적입니다.
| 원소 | 성분 (wt%) | 표준 요구 사항 |
|---|---|---|
| 탄소 (C) | 0.056015 | ASTM A335 |
| 크롬 (Cr) | 1.90260 | |
| 몰리브덴 (Mo) | 0.87 ′′1.13 | |
| 망간 (Mn) | 0.30 ∼ 0.60 | |
| 실리콘 (Si) | 0.50 최고 | |
| 포스포스 (P) | 0.025 최대 | |
| 황 (S) | 0.025 최대 |
| 원소 | 성분 (wt%) | 핵심 역할 |
|---|---|---|
| 크롬 (Cr) | 110.001300 | 산화 및 진식 저항을 향상시킵니다. |
| 탄소 (C) | 0.08'015 | 견고함과 용접성을 균형 잡습니다. |
| 니켈 (Ni) | ≤0.50 | 강도를 향상시킵니다. |
| 망간 (Mn) | 0.30 ∼ 0.60 | 단단성을 지원합니다. |
| 매개 변수 | ASTM A335 P22 베이스 튜브 | 11-13Cr 핀 스트립 |
|---|---|---|
| 팽창 강도 (MPa) | ≥415 | 450~600 |
| 양력 강도 (MPa) | ≥205 | ≥ 250 |
| 연장 (% 50mm) | ≥ 30 | ≥ 20 |
| 강도 (HBW) | ≤187 | ≤230 |
| 최대 작동 온도 (°C) | 650 | 550 (연속 서비스) |
높은 온도 에 내구성
P22 합금강은650°C우수한 굴림 저항력으로, 슈퍼 히터와 리포머에 이상적입니다.
크롬 지느러미는 연소 가스 및 산성 환경에서 산화에 저항합니다.
부식 및 황화 저항성
11-13Cr 핀은 황이 풍부한 대기 (예를 들어, 정제 공장 난방기) 에서 황화 균열을 방지합니다.
최적화 된 열 전달
HFW 날개는 열 교환 표면 면적을4~6x, 낮은 압력 하락을 유지하면서 효율성을 향상
탄탄 한 용접 품질
고주파 용접은 썰기 테스트를 통해 검증된 일반 금속의 ≥85%의 핀-튜브 결합 강도를 보장합니다.
비용 효율적 인 해결책
P22의 고온 성능과 Cr 강철의 부식 저항성을 결합하여 정지 시간 및 유지 보수 비용을 줄입니다.
기본 튜브 생산
아스TM A335을 준수하는 뜨거운 진압 또는 로터리 퍼싱을 통한 원활한 제조.
열처리:900~940°C,690~730°C최적의 미세 구조를 위해
핀 용접 과정
HFW 핀 고정: 용접 속도8~25m/min, 빈도200~450kHz.
용접 후 스트레스 완화 (PWHT)600~650°C잔류 스트레스를 제거하기 위해서요.
시험 및 인증
파괴적이지 않은 시험 (NDT): 100% UT/RT 기본 튜브; PT/MT 용접.
수역적 검사: 1.5x 설계 압력 (ASME B31.1을 준수)
인증서: ASME 섹션 II, EN 10204 3.1, PED 2014/68/EU
| 산업 | 사용 사례 |
|---|---|
| 전력 생산 | 보일러 컨벡션 섹션, 초열기 및 석탄 / 가스 공장에서의 경제기. |
| 석유화학 | 크래킹 오븐, 수소 가열기, 그리고 황 회수 장치 |
| 산업용 난방 | 열용 액체 난방기, 폐열 회수 코일, 공정 공기 사전 난방기 |
| 화학 가공 | 암모니아/메탄올 공장에서의 고온 원자로와 리포머 튜브 |
| 특징 | ASTM A335 P22 + 11-13Cr HFW 핀 튜브 | 탄소 강철 핀 튜브 | 스테인리스 스틸 321 핀 튜브 |
|---|---|---|---|
| 최대 온도 (°C) | 650 | 400 | 850 |
| 황화 저항성 | 우수하다 (Cr 강화) | 가난한 | 중간 |
| 비용 | 중간 | 낮은 | 높은 |
| 일반적 인 수명 | 12~18년 | 5~8년 | 15~25년 |
