| Place of Origin: | CHINA |
| 브랜드 이름: | YUHONG |
| 인증: | ISO , PED, API , CE |
| 모델 번호: | 내장된 Ｇ 타입 |
| Minimum Order Quantity: | 1PC |
|---|---|
| 가격: | 0~ 10000 usd |
| 포장 세부 사항: | 층 나무 상자 |
| 배달 시간: | 15--45 일 |
| Payment Terms: | T/T, L/C |
| 공급 능력: | 50000m/month |
| 핀 재료: | Aolly Steel T5 | 핀 유형: | HFW 핀 튜브 |
|---|---|---|---|
| 베이스 튜브 재료: | 탄소강, 스테인레스 강, 이중 통신과 최고 듀플렉스강, 합금 강 (P5,P9,P11, P22), 인코넬, 높은 크롬 높은 것 닉레와 인콜로이 | 노출 튜브 재료: | 합금 강철 |
| 하이트 팔: | 10~50mm | 지름: | 10~38mm |
| 핀 두께: | 0.3 밀리미터 ~ 3.0 밀리미터 | 팔 수량: | 클라이언트 요청에 의존하세요 |
| 핀 길이: | 사용자 정의 | ||
| 강조하다: | 고압 핀 튜브,식식성 중형 핀 튜브,ASTM A213 핀 튜브 |
||

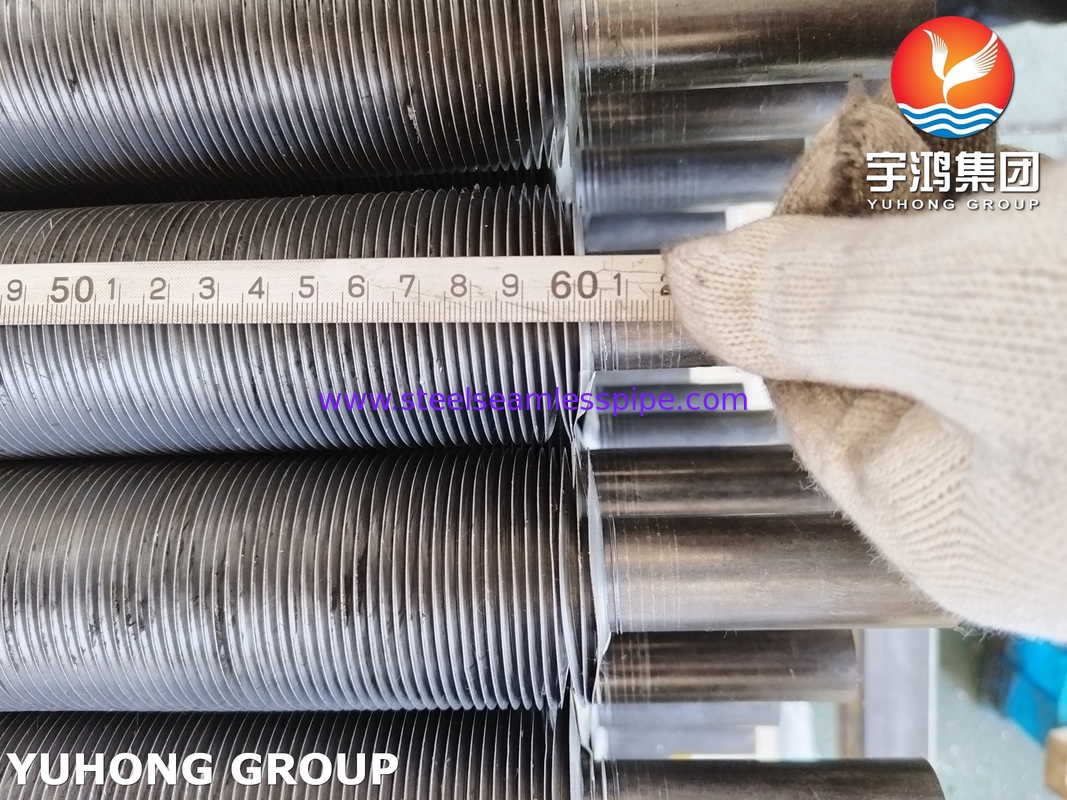

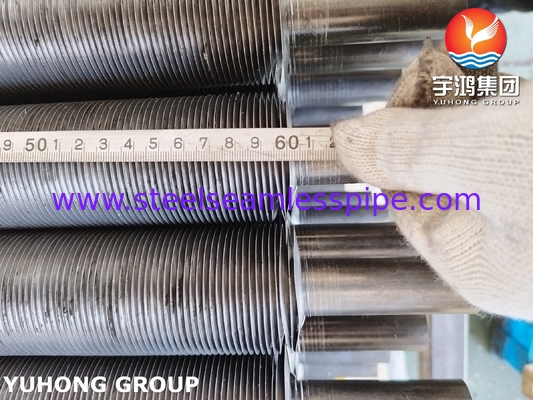

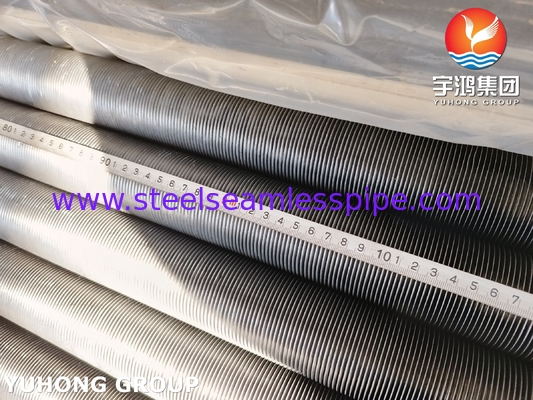

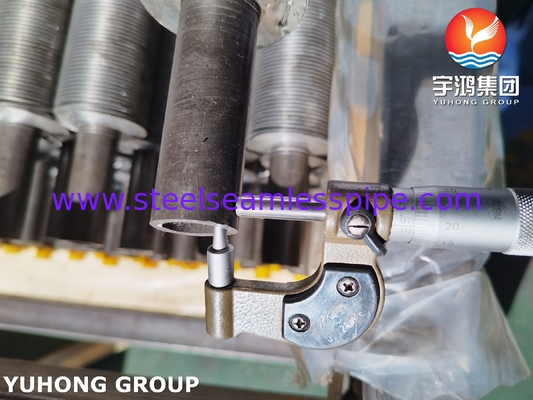

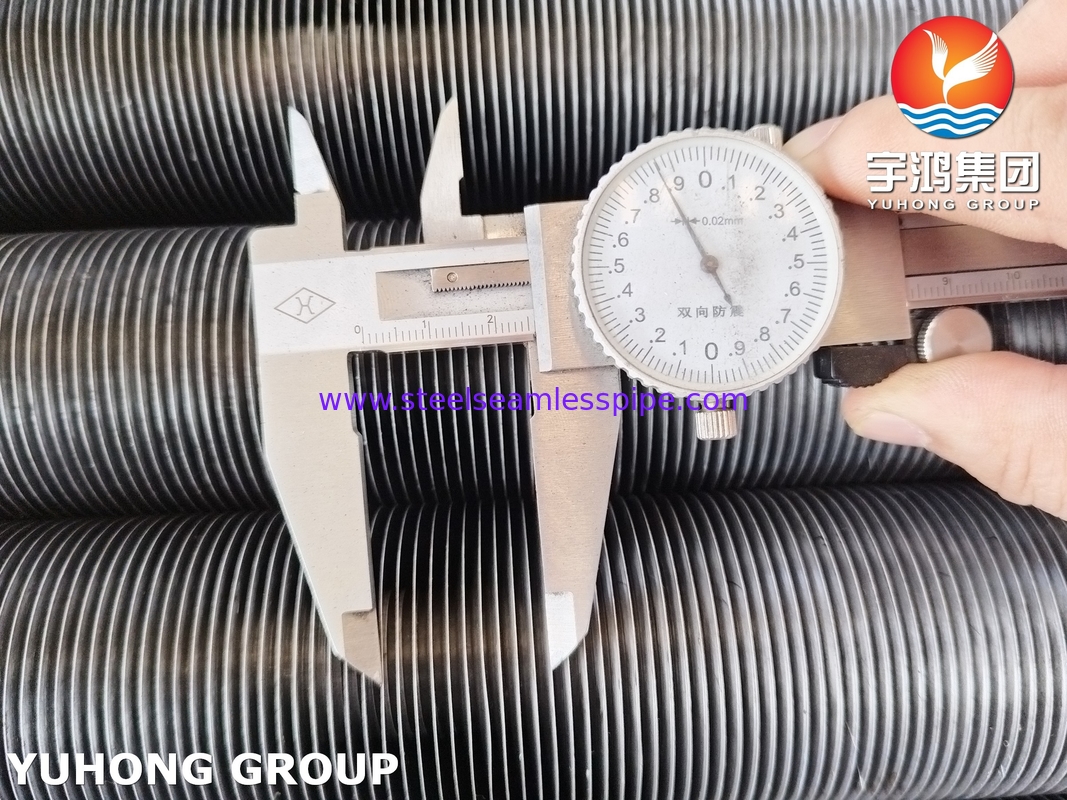

부식성 매체 고압 적용을 위한 ASTM A213 T5 임베디드 G형 핀 튜브
ASTM A213 T5 임베디드 G형 핀 튜브는 고온 연도 가스 폐열 회수 및 보일러 시스템을 위한 전문 솔루션입니다.
임베디드 핀 디자인은 재 환경에서 좋은 성능을 발휘합니다. 선택 시 매체의 부식성, 재 함량, 온도 및 압력 매개변수를 종합적으로 고려해야 하며, 접합 강도를 보장하기 위해 고주파 용접 기술을 사용하는 것이 좋습니다.
극심한 부식 또는 더 높은 온도 요구 사항의 경우 재료(T9/T91 등) 또는 코팅 보호를 업그레이드하는 것이 좋습니다. 정기적인 유지 보수 및 지능형 모니터링은 튜브 번들의 수명을 크게 연장하고 시스템 에너지 효율을 향상시킬 수 있습니다.
| 화학 성분(%) | ||||||||||||
| 등급 | C | Mn | P | S | Si | Cr | Mo | V | Nb | N | Al | 기타 |
| T5 | 0.15 | 0.30-0.60 | ≤0.025 | ≤0.025 | 0.5 | 4.0-6.0 | 0.45-0.65 | |||||
| T5b | 0.15 | 0.30-0.60 | ≤0.025 | ≤0.025 | 1.0-2.0 | 4.0-6.0 | 0.45-0.65 | |||||
| 등급 | UNS 번호 | 열처리 유형 | 오스테나이트화/용액화 온도, 최소 또는 범위 °F [°C] | 아임계 어닐링 또는 템퍼링 온도, 최소 또는 범위 °F [°C] |
| T5 | K41545 | 전체 또는 등온 어닐링 정규화 및 템퍼링 | … | 1250 [675] |
| T5b | K51545 | 전체 또는 등온 어닐링 정규화 및 템퍼링 | … | 1250 [675] |
| 기계적 특성 | ||||
| 등급 | 인장 | 항복 | 연신율 | 경도 |
| 강도 (Mpa) | 강도 (Mpa) | (%) | ||
| T5 | ≥415 | ≥205 | ≥30 | ≤89HRB |
개요
HFW (고주파 용접) 핀 튜브는 외부 용접 핀이 있는 기본 튜브로 구성된 열교환기 구성 요소입니다. 핀은 고주파 전류를 사용하여 튜브에 접착되어 강력한 금속 결합을 생성합니다. 이 설계는 보일러, 공기 냉각기 및 이코노마이저와 같은 응용 분야에서 효율적인 열 전달을 위해 표면적을 최대화합니다.
튜브 재질:
주요 튜브는 응용 분야의 특정 요구 사항에 따라 일반적으로 탄소강, 스테인리스강 또는 기타 합금으로 만들어집니다.
핀:
핀은 나선형 및 톱니 모양으로, 즉 주 튜브의 외부 표면을 따라 나선형으로 감겨 연속적인 나선형 패턴을 형성합니다. 톱니는 공기 또는 가스 흐름에 난류를 추가하여 열 전달을 개선합니다.
용접 공정:
핀은 주 튜브의 외부 표면에 용접됩니다. 용접은 튜브와 핀 사이에 강력하고 내구성이 뛰어난 결합을 보장하여 효율적인 열 전달을 가능하게 합니다.
나선형 구성:
핀의 나선형 구성은 직선 핀에 비해 열 교환을 위한 더 큰 표면적을 제공합니다. 이 증가된 표면적은 열 전달 효율을 향상시킵니다.
톱니 모양 디자인:
핀의 톱니 모양 가장자리는 핀 위를 흐르는 유체 또는 가스에 난류를 생성합니다. 이 난류는 경계층을 방해하고 튜브 표면과 유체 또는 가스 사이의 더 나은 열 전달을 촉진합니다.
열 전달 효율:
나선형 핀과 톱니 모양 가장자리의 조합은 핀 표면에 정체된 경계층의 형성을 방지하여 열 전달 효율을 향상시킵니다. 이 설계는 고효율 열 교환이 필요한 응용 분야에서 특히 효과적입니다.
기본 튜브 세부 정보 튜브 직경 범위
15.88mm ~ 219mm 튜브 두께 범위: 1.651mm ~ 16mm 튜브 재질: 탄소강 이음매 없는 튜브, 스테인리스강, 탄소 합금강, 코르텐강, 듀플렉스 스테인리스강, 슈퍼 듀플렉스 스테인리스강 S32750, 인코넬 합금, 고크롬 고니켈 인콜로이 합금, CK 20 재질 및 기타 재질. 핀 세부 정보 핀 두께: 최소 0.8mm ~ 최대 4mm 핀 높이: 최소 0.25” (6.35mm) ~ 최대 1.5” (38mm) 핀 밀도: 최소 43 핀/미터 ~ 최대 287 핀/미터 재질: 탄소강, 스테인리스강, 합금강, 코르텐강, 듀플렉스강 및 인콜로이 합금.
고주파 용접 나선형 기술을 채택하여 고주파 전원 공급 장치를 열원으로 사용하여 강철 스트립, 강철 파이프를 동시에 가열하여 전체로 용접합니다. 이 기술은 높은 열 효율, 넓은 방열 면적, 긴 수명, 범위 적응 온도, 고압 등의 특성을 가지고 있습니다.
고주파 용접 나선형 핀 튜브의 장점
1. 간단하고 경제적인 설치 고주파 용접 나선형 핀 튜브의 최대 길이는 6미터에 달할 수 있어 연결 지점을 줄여 설치를 더욱 경제적이고 효율적으로 만들고 연결부의 누출 가능성을 줄입니다.
2. 쉬운 유지 보수 설치 후 고주파 용접 나선형 핀 튜브는 더 이상 유지 보수가 필요하지 않습니다.
3. 고효율 고주파 용접 나선형 핀 튜브의 방열 면적은 경관 튜브의 8배 이상입니다. 내부는 매끄러워 내부 흐름 저항이 작습니다.
4. 긴 수명 기계적 강도가 높은 핀과 파이프, 인장 강도는 200mpa 이상입니다. 튜브의 내부와 외부 모두 용융 아연 도금 처리됩니다. 용접 가능한 핀 재질: 탄소강, 스테인리스강, 합금강, 내식강.
응용 분야
발전소 보일러:
과열기, 재열기 및 이코노마이저 튜브 번들, 540°C/15 MPa 증기 견딤.
연도 가스 폐열 회수 시스템(예: 공기 예열기).
석유 화학 장치:
촉매 분해 장치(FCCU)의 폐열 보일러(CO 보일러)의 핀 튜브.
수소화 반응기 공급 가열로(Fired Heater)의 대류 섹션.
산업용 용광로 시스템:
열처리 용광로의 방사 튜브, 어닐링 용광로의 연도 가스 열교환기.
