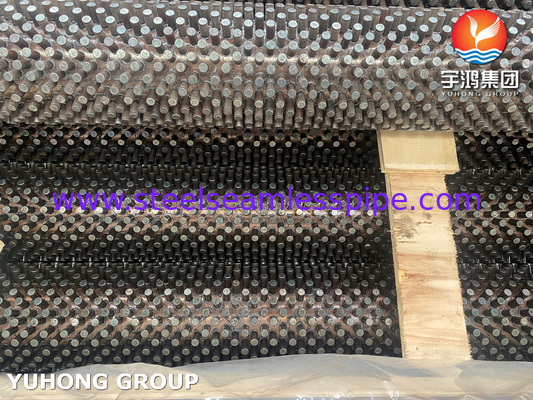

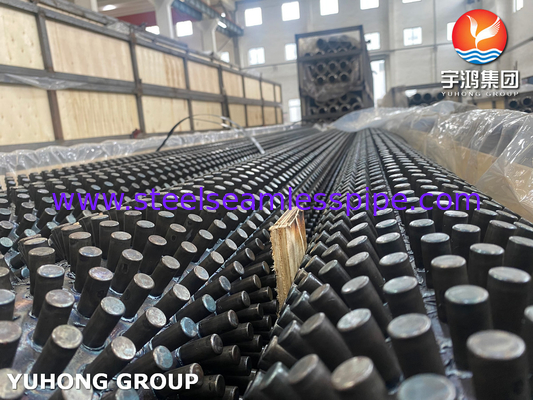

에어 히터 및 에코노마이저용 ASTM A213 T9 스톱 된 합금 강철 꿰매지 않는 튜브

ASTM A213 T9 스터드 튜브의 주요 특징

1재료 구성

• T9급은 ~9% 크롬과 ~1% 몰리브덴을 포함하는 낮은 합금 강철으로, 탄소강에 비해 높은 온도에서 산화 및 부식 저항성을 향상시킵니다.
• ASTM A213에 적합하며, 원활한 페리트 및 오스텐이트 스틸 보일러, 슈퍼 히터 및 열 교환 튜브를 포함합니다.

2스티드 디자인

• 스터드 (핀 또는 프로젝션) 는 가스에서 액체 또는 가스에서 증기 응용 프로그램에서 열 전달을 개선하기 위해 튜브의 외부 표면에 저항 용접됩니다.
• 일반적인 스터드 재료는 서비스 조건에 따라 탄소 강철, 스테인리스 강철 또는 합금 강철을 포함합니다.

3표준 및 사양

• ASTM A213: 고온 서비스용 무선 파이프를 포함합니다.
• ASME SA213: 동등한 ASME 보일러 및 압력 용기 코드 버전
• 스터드 용접 표준: 일반적으로 저항 용접에 대한 AWS C1.1을 따릅니다.

4톱니 튜브 의 이점

• 표면적 증가로 인해 더 많은 열이 전달됩니다.
• 소화 가스 응용 프로그램에서 더 적은 매진 및 더 나은 가스 흐름.
• 고온 부식 환경에서의 더 나은 내구성

5제조 및 테스트

• 튜브 제조 (마들레 롤링 또는 진압)

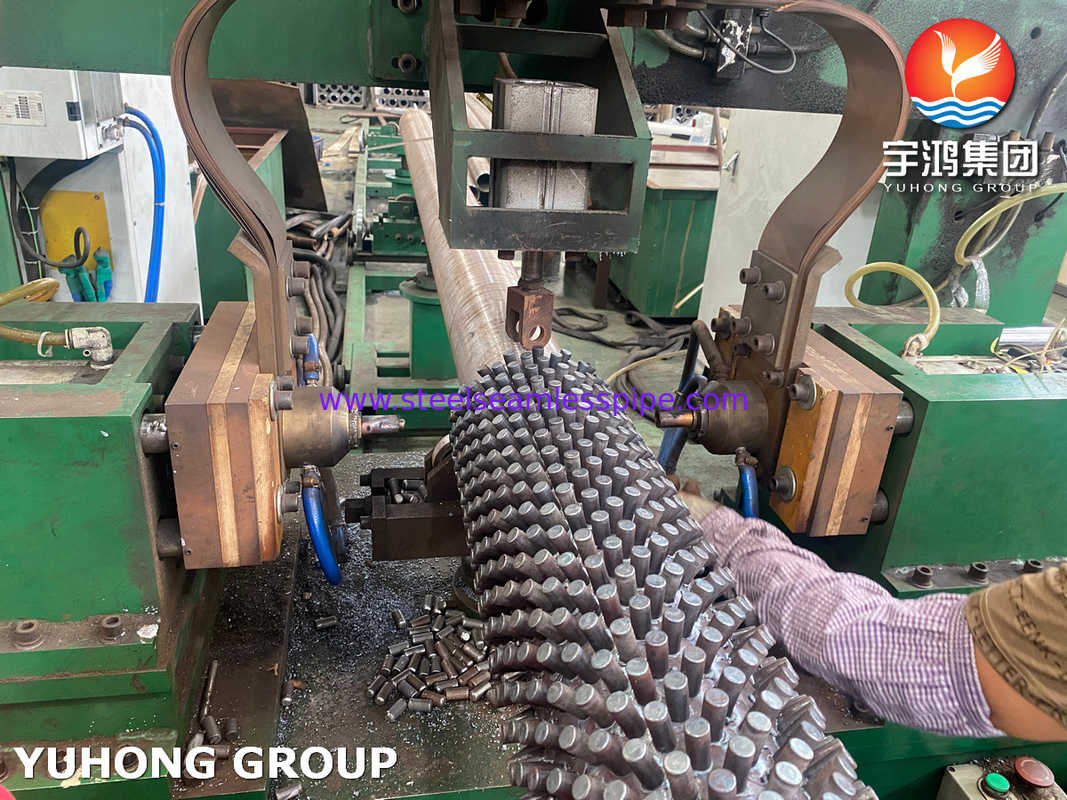

• 제어된 조건에서 수행되는 스터드 용접.
• 비파괴 테스트 (NDT) 는 수정, 초음파 또는 에디 전류 테스트와 같은 것입니다.
• ASTM A213 요구사항에 따른 화학 및 기계적 시험

ASTM A213 T9 스터드 튜브 적용

ASTM A213 T9 스터드 튜브는 고온, 고압 환경으로 특별히 설계되어 있으며, 증강된 열 전달과 산화/독성 저항이 중요합니다.아래는 이 튜브가 뛰어난 몇 가지 주요 응용입니다:

1폐기물 열 회수 보일러 (WHRB)

• 열 회수 증기 발전기 (HRSG) 에서 사용되며, 전력 발전소 및 정유소에서 배기가스 (예를 들어 가스 터빈 연소 가스) 에서 열을 회수합니다.

왜 T9?

• 연소 가스 환경 (~ 1,100 ° F / 593 ° C까지) 에서 황화 및 산화에 저항합니다.
• 톱니는 뜨거운 기체에서 열 흡수 효율을 높입니다.

2석탄 연료 및 바이오매스 보일러

• 연소 가스의 온도가 높고 (~ 800~1,200°F / 427~649°C) 콘벡션 패스 및 경제 장.

왜 꽉 막혀있지?

• 가스의 흐름을 방해해서 재가 더럽히지 않도록 합니다.
• 낮은 온도 영역에서 열 흡수를 향상시킵니다.

3유체 침대 보일러 (CFB & BFB)

• 순환 유체 침상 (CFB) 및 거품 유체 침상 (BFB) 보일러에 사용됩니다.

왜 T9?

• 가려움증 물질의 침대에 의한 침식 침식.
• 몰리브덴 함유량은 순환 부하에서 미끄러지기 저항을 돕습니다.

4가공소 및 석유화학 가열기

• 가열열기 컨벡션 섹션 (예를 들어 원유 가열기, 리포머 오븐)

왜 톱니 튜브 를 사용 해야 합니까?

• 뜨거운 연소 기체에서 열 회수를 극대화합니다.
• 열 분포를 개선함으로써 핫스팟을 줄입니다.

5에어 히터 & 에코노마이저

• 발전소의 재생/복원 공기 온도장

왜 T9?

• 탄소강보다 구황이 들어있는 연소가스를 잘 처리합니다.
• 스터드는 날아가는 재의 축적을 방지하고 열 효율을 향상시킵니다.
