| Place of Origin: | CHINA |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASME SA106 GR.B |
| Minimum Order Quantity: | 500KGS |
|---|---|
| Packaging Details: | Ply-wooden Case /Iron Case |
| Delivery Time: | 7 DAYS |
| Payment Terms: | L/C,T/T |
| 제품 이름: | 스터딩된 튜브 | Tube Material: | Carbon Steel, Stainless Steel, Alloy Steel |
|---|---|---|---|
| 종류: | 흩뿌려지는 용접 | Tube OD: | 20mm to 219mm |
| Tube Thickness: | 2mm to 16mm | Tube Length: | can customized |
| Fin Thickness: | 0.8mm to 4mm | Fin Density: | 43 Fins Per Meter to max 287 Fins Per Meter |
| 핀 높이: | 0.25 (6.35mm) 내지 1.5 (38mm) | Application: | Air Cooler, Heat Exchanger, Vaporizer, Condenser |
| 강조하다: | 석탄화력발전소 튜브,ASME SA106 Gr.B 튜브,고효율 스터드 튜브 |
||
ASME SA106 Gr.B 튜브- 네
튜브는 뭐죠?

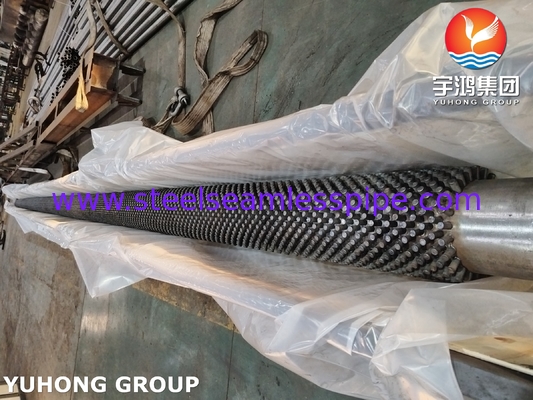

톱니 튜브는 금속 튜브의 일종이다. 이 튜브는 금속 튜브에 톱니가 용접되어 있다. 이 톱니들은 튜브의 길이를 따라 특정 형식으로 배열되어 있다.그들은 종종 보일러와 정제 공장에서 사용됩니다.더 높은 열 전달을 위해 표면 면적을 증가시키기 때문에 다시 가열하는 데 사용됩니다.
ASME SA106 Gr.B 핀 핀 튜브는 중온도 및 저성 korrosion 폐열 회수 시스템, 특히 석탄화력 발전소 및 석유화학 공장에 대한 비용 효율적인 선택입니다.그 핵심 가치는 저비용으로 고효율의 열 전달 성능에 있습니다., 그러나 높은 Cl−/H2S 환경에서 코팅 보호 능력이 신중하게 평가되어야합니다. 설계 단계에서 유체 시뮬레이션과 코팅 기술을 결합하는 것이 좋습니다.그리고 공급시 공실성을 보장하기 위해 비파괴 테스트 및 코팅 수용 표준을 명확히합니다.극심 한 경화 또는 고 온도 시나리오에서, 합금 강철 또는 스테인레스 스틸 핀 튜브는 대안으로 권장됩니다.
톱니 튜브
|
제품: |
톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 |
|
적용: |
일반적으로 오븐과 보일러에서 표면이 매우 부식성 환경에 노출되고 매우 더러운 가스 흐름이 자주 또는 공격적인 청소를 필요로하는 경우. |
|
크기: |
OD: 38mm ~ 219mm |
|
WT: 4.0 mm ~ 20 mm /튜브 길이가 (Mtr) ≤ 15Mtrs |
|
|
지느러미 높이: 6.0mm ~ 38mm |
|
|
기본 튜브 (fin) 재료: |
탄소 강철 |
|
|
합금강 |
|
|
스테인리스 스틸 |
톱니 톱니 파이프 크기와 재료
| 투브 과다 투여: | 25~355.6 (mm) | 1~14 (NPS) |
| 튜브 벽: | 3.5~28.6 (mm) | 0.14~1.1 |
| 튜브 길이: | ≤25,000 (mm) | ≤ 82 피트 |

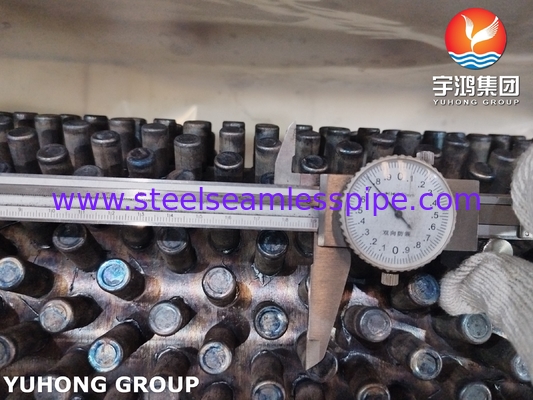

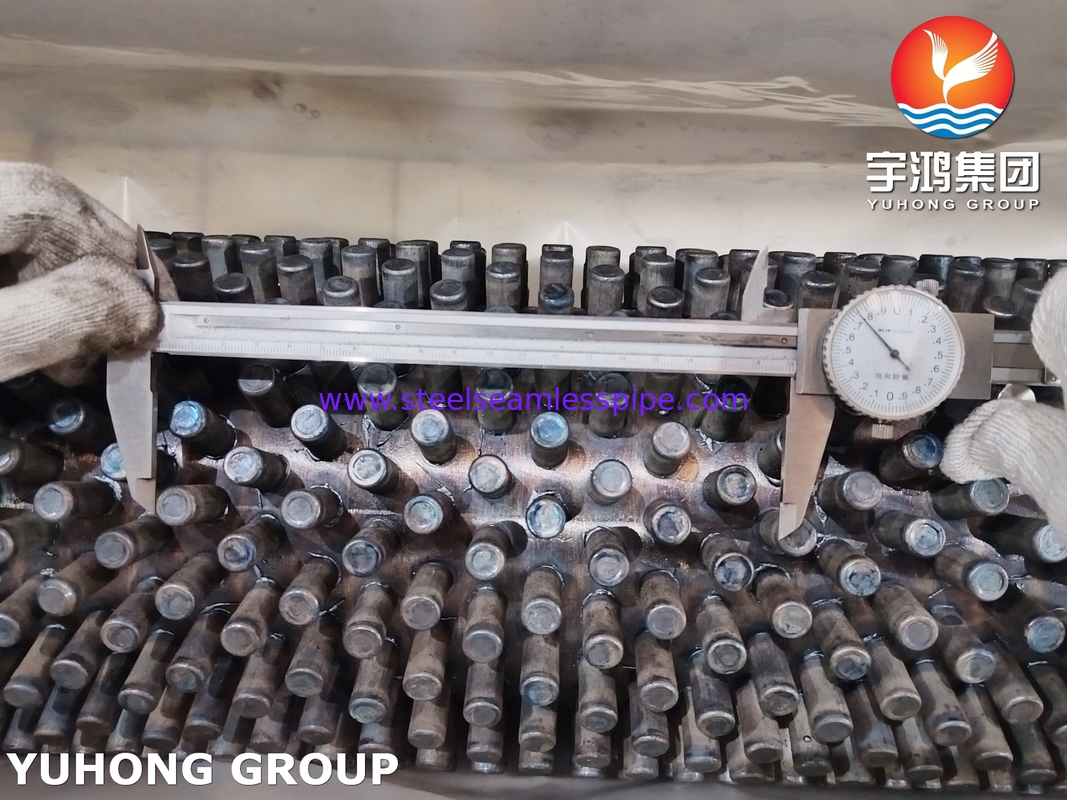

| 스터드 다이아: | 6~25.4mm | 0.23~1 |

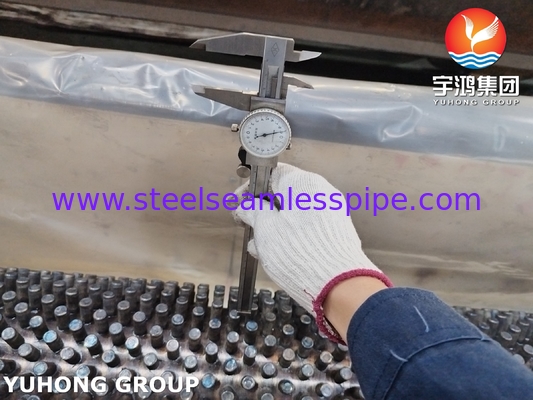

| 기둥 높이: | 10~50.8 (mm) | 0.4~2 |
| 스터드 피치: | 8~30 (mm) | 0.3~1.2 |
| 스터드 모양: | 실린더형, 타원형, 둥근, 렌즈형 | |
| 튜브 표면 각도: | 수직, 각도, 겹겹이 있는 줄 | |
| 스탠 재료: |
C.S. (가장 흔한 종류는 Q235B) S.S. (가장 흔한 등급은 AISI 304, 316, 409, 410, 321,347) A.S. |
|
| 튜브 재료: |
C.S. (가장 흔한 등급은 A106 Gr.B) S.S. (가장 흔한 등급은 TP304, 316, 321, 347) A.S. 가장 흔한 등급은 T/P5입니다.9,11,22, 91) |
|
| * 이 표는 우리의 능력에 대한 일반적인 가이드로 사용됩니다. 다른 사용자 정의 경우를 위해 저희에게 연락하십시오. | ||
| 종류 | 설명 | 기본 튜브 | 핀 사양 (mm) | ||
| 종류 | 과다 투여 (mm) | 핀 피치 | 날개 높이 | 지느러미 두께 | |
| 용접 | HFW 핀 튜브 | 16-219 | 3-25 | 5-30 | 0.8-3 |
| H/HH 타입 핀 튜브 | 25~63년 | 8-30 | <200 | 1.5-3.5 | |
| 톱니 튜브 | 25-219 | 8-30 | 5-35 | φ5-20 | |
C화학적 성분 ASME SA106 Gr.B :
| 탄소 | 실리콘 | 마랑제 | 포스포스 | 황 | 몰리브덴 | 니켈 | 크롬 | 구리 |
| 0.3 | 미니 0.10 | 0.29-1.06 | 0.035 | 0.035 | 0.15 | 0.4 | 0.4 | 0.4 |
기계적 특성 ASME SA106 Gr.B :
| ASTM A106 / ASME SA106 | B급 |
| 팽창 강도 [MPa] | ≥415 |
| 내력 강도 [MPa] |
≥ 240 |
적용
에너지 산업:
석탄로 작동하는 보일러 경제기 (Economizer), 공기 전열기 (APH)
폐열 보일러 (HRSG) 연소 열 교환 튜브
석유화학 및 화학 산업:
유체 크래킹 유닛 (Fluidic Cracking Unit, FCCU) 폐열 회수 시스템
황 회수 단위 (SRU) 공정 가스 냉각기
환경 보호 공학:
폐기물 소각 연소 가스 (HCl/다이오신 부식에 저항하는 코팅이 필요합니다) 의 폐기물 열 전력 생산 시스템
코싱 플랜트 건조 진압 (CDQ) 폐열 회수 튜브 펀들
