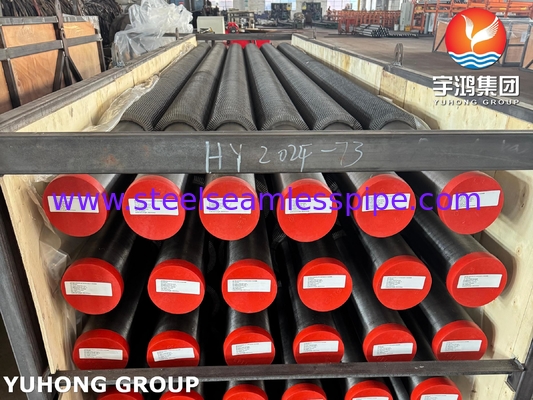

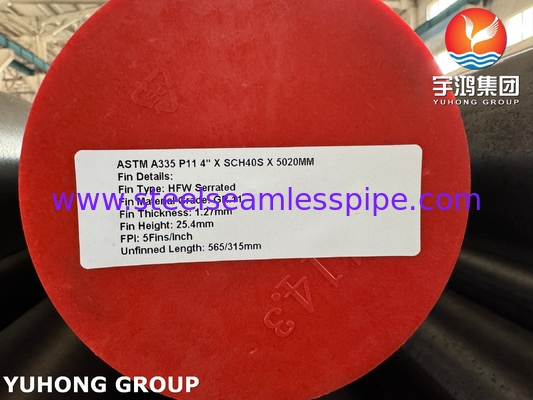

ASTM A335 P11 고주파 용접 스파이럴 핀 튜브 톱니 핀 튜브

용접 된 나선형 회전형 톱니 톱니 튜브, HFW 톱니 튜브 열 교환기

전반적인 설명

HFW (고주파 용접) 핀 튜브외부로 용접된 지느러미가 있는 기본 튜브로 구성된 열 교환기 부품이다. 지느러미는 고주파 전기 전류를 사용하여 튜브에 결합되어 견고한 금속 결합을 만듭니다.이 설계는 보일러와 같은 응용 프로그램에서 효율적인 열 전달을 위해 표면 면적을 최대화합니다., 에어쿨러, 그리고 에코노마이저

•

  • 튜브 재료:

    주요 튜브는 일반적으로 탄소 강철, 스테인리스 강철 또는 다른 합금과 같은 재료로 만들어집니다. 응용 프로그램의 특정 요구 사항에 따라.


    피어:

    지느러미는 나선형이고 톱니가 있으며, 이는 주관의 외부 표면을 중심으로 나선형으로 뭉쳐서 연속적인 나선형 패턴을 형성한다는 것을 의미합니다.톱니가 공기 또는 가스 흐름에 격변을 더합니다, 열 전달을 향상시킵니다.


    용접 과정:

    핑크 는 주 파이프 의 외면 에 용접 되어 있다. 용접 은 파이프 와 핑크 사이 에 강력 하고 내구성 있는 결합 을 보장 하여 효율적 인 열 전달 을 가능하게 한다.


    나선형 구성:

    지느러미의 나선형 구성은 직지느러미에 비해 열 교환에 더 큰 표면을 제공합니다. 이 증가 된 표면은 열 전달 효율을 향상시킵니다.


    톱니 모양 디자인:

    지느러미의 톱니 모양의 가장자리는 그 위에 흐르는 액체나 기체에서 격변을 일으킨다.이 격동은 경계 층을 방해하고 파이프 표면과 유체 또는 가스 사이의 더 나은 열 전달을 촉진.


    열 전달 효율:

    나선형 날개와 톱니가 있는 가장자리의 조합은 날개 표면에 정체된 경계층의 형성을 방지함으로써 열 전달 효율을 향상시킵니다.이 설계는 특히 높은 효율의 열 교환이 필요한 응용 프로그램에서 효과적입니다.



• 사용 사례:

  • 공기 냉각 열 교환기 (ACHE)

  • 가열기, 보일러, 콘덴서

  • 부식성 환경 (예를 들어, 해상 플랫폼, 화학 공장) 이 스테인리스 스틸 또는 듀플렉스 재료와 결합되면

  •

장점

• 효율성:넓은 표면으로 인해 더 나은 열 전달.

• 내구성:강한 용접 관절은 열순환과 기계적 스트레스에 저항합니다.

• 부식 저항성:선택적인 재료 (예: SS 316L, 슈퍼 듀플렉스) 가혹한 조건.

• 사용자 정의:특정 열 성능을 위해 맞춤형 날개 기하학 (비치, 모양)

기본 튜브 세부 정보 튜브 지름 범위

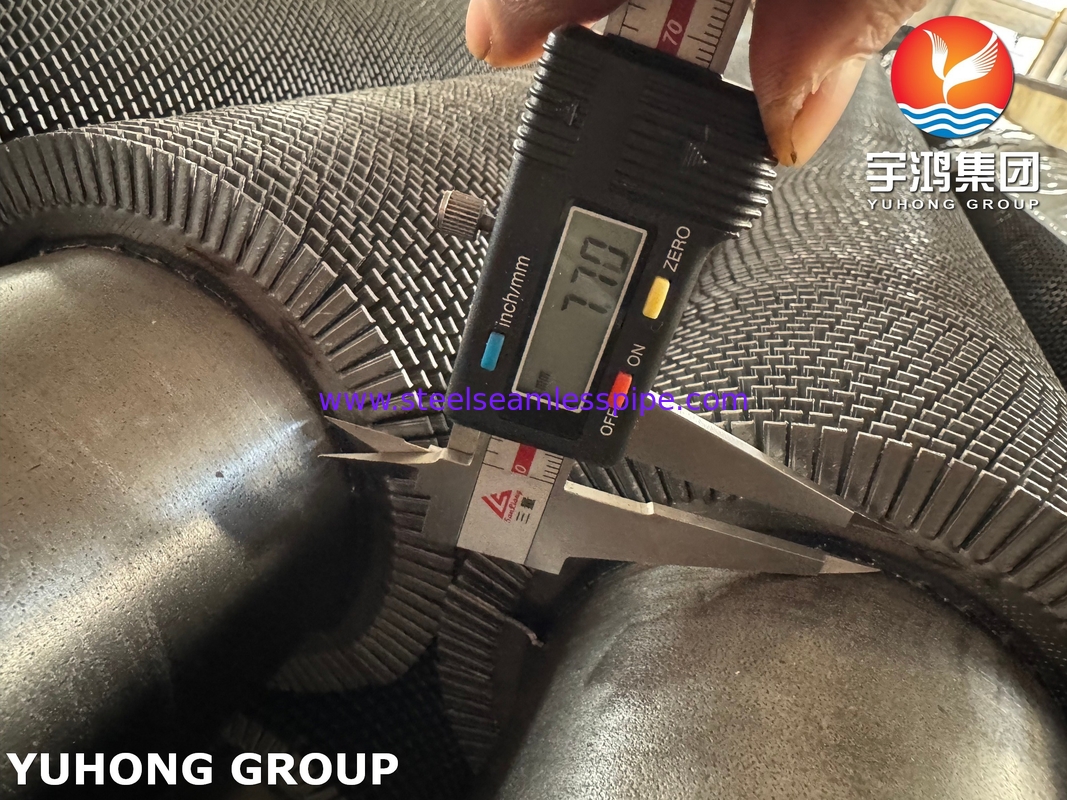

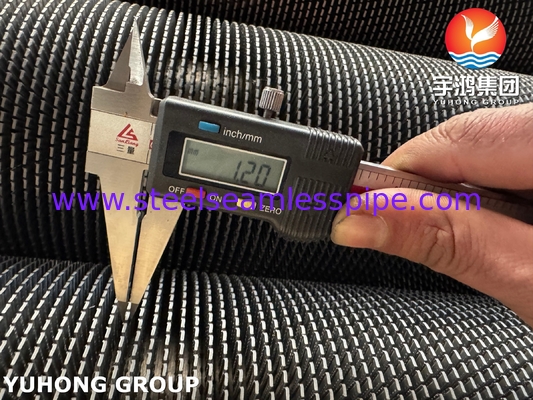

15.88mm ~ 219mm 파이프 두께 범위: 1.651mm ~ 16mm 파이프 재료: 탄소 강철 꿰매지 않는 파이프, 스테인리스 강철, 탄소 합금 강철, 코르텐 강철, 듀플렉스 스테인리스 강철,슈퍼 듀플렉스 스테인리스 스틸 S32750, 인코넬 합금, 고 크롬 고 니켈 인코올로이 합금, CK 20 물질 및 다른 재료. 핀 세부 핀 두께: 최소 0.8mm 최대 4mm 핀 높이: 최소 0.25 (6.35mm) 최대.1.5 ′′ (38 mm) 핀 밀도: 미니 43 핀 / 미터 최대 287 핀 / 미터 재료: 탄소 강철, 스테인레스 강철, 합금 강철, 코르텐 강철, 듀플렉스 강철 및 인콜로이 합금

그것은 높은 주파수 용접 나선 기술을 채택, 국가 특허 기술과 높은 주파수 전원 공급원으로 열 소스를 같은 시간에 강철 스트립, 강철 파이프를 가열,yo는 전체로 함께 용접이 기술은 높은 열 효율, 큰 열 분산 지역, 긴 서비스 수명, 범위 적응 온도, 고 압력 등과 같은 특성을 가지고 있습니다.

고 주파수 용접 회전 핀 튜브의 장점

1간단하고 경제적인 설치 고 주파수 용접 나선 핀 튜브의 최대 길이는 6 미터에 도달 할 수 있습니다.효율적, 그리고 또한 관절의 누출 가능성을 줄입니다.

2설치 후, 고 주파수 용접 나선 핀 튜브는 더 이상 유지 관리 할 필요가 없습니다.

3. 고 효율 고 주파수 용접 나선 핀 튜브의 열 분산 면적은 광 튜브의 8 배 이상입니다. 내부는 부드럽고 내부 흐름 저항이 작습니다.

4. 긴 서비스 수명 높은 기계적 강도를 가진 핀 및 파이프, 그래서 팽창 강도는 200mpa 이상입니다. 튜브의 내부와 외부 모두 핫 디프 galvanized 가공으로 만들어집니다.용접 가능한 지느러미 재료: 탄소제철, 스테인리스제철, 합금제철, 부식 저항제철

신청서

• HVAC & 보일러
• 발전소
• 열 회수 증기 발전기
• 석유화학산업
• 해양용품
• 냉장용
• 에코노마이저
• 석유 및 가스 냉각기
• 배관 및 에어컨
• 콘덴서 및 증발기
• 껍질 및 튜브 열 교환
