직사각형 핀 튜브 탄소 스틸 스테인리스 스틸 열 교환기

직사각형 핀 튜브

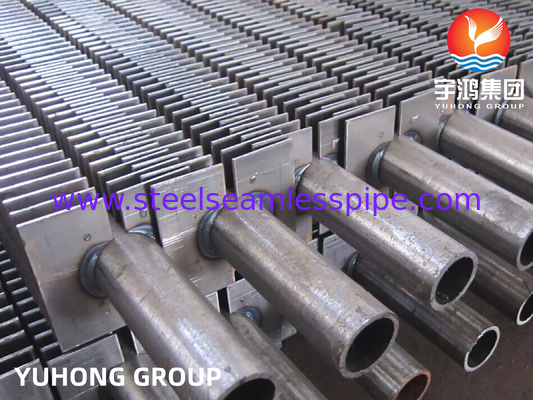

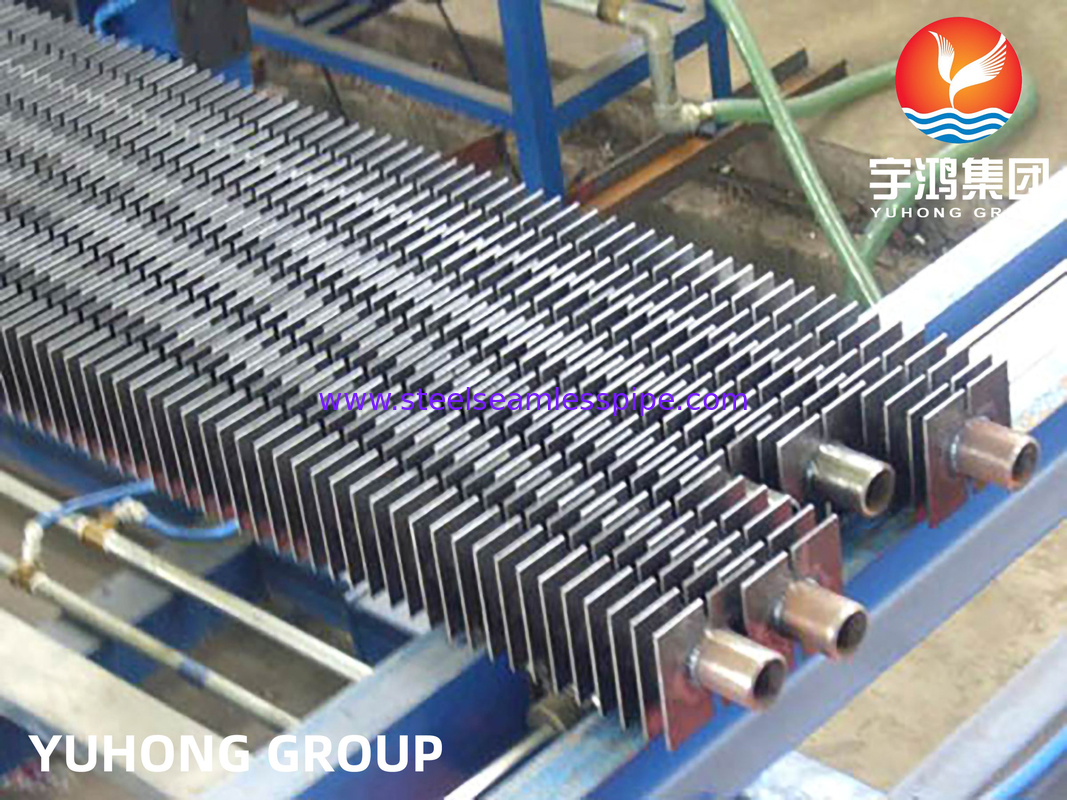

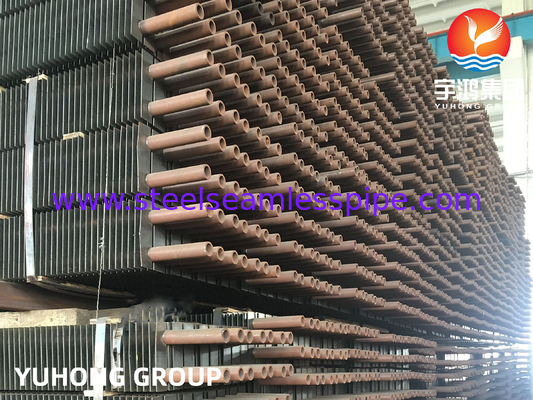

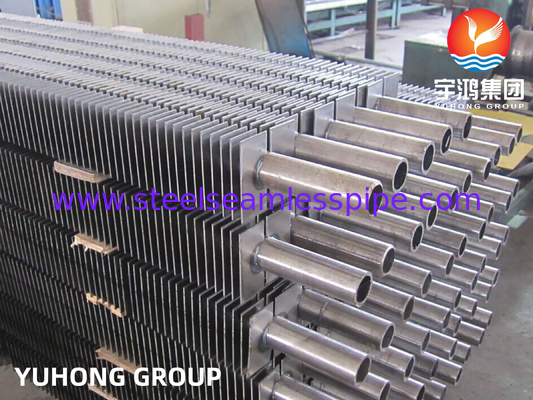

직사각형 핀드 튜브 (Rectangular Fined Tube) 는 외부 표면에 직사각형 핀을 추가하여 열 전달 효율을 향상시키는 튜브 구조이다. 열 교환 분야에서 널리 사용됩니다.그 주요 특징은 다음과 같습니다., 응용 프로그램 및 설계 포인트:

1기본 구조와 특성

베이스 튜브
일반적으로 금속 튜브 (보리, 알루미늄, 스테인레스 스틸 등), 모양은 둥근 튜브, 평면 튜브 또는 직사각형 튜브가 될 수 있습니다.

잎겨드랑이
직사각형의 얇은 잎이 튜브의 외부 벽에 용접, 진압 또는 윙되어 열 분산 표면 면적을 증가시킵니다. (기반 튜브 면적의 5~20배까지).

기하학적 특징

핀 모양: 직사각형, 직선 또는 세분화 된 배열.

핀 간격: 먼지 축적이나 막힘을 피하기 위해 액체의 특성 (공기, 연소 가스 등) 에 따라 최적화된 설계.

핀 높이: 열 전달 효율과 압력 하락 (일반적으로 5-30mm) 에 영향을 미칩니다.

2주요 장점

효율적인 열 전달: 지느러미는 열 전송 영역을 크게 확장하며, 특히 가스 액체 열 교환에 적합합니다.

컴팩트 구조: 제한된 공간에서 높은 열 교환 효율을 달성하고 장비의 크기를 줄입니다.

오염 방지 능력: 직사각형 날개는 더 큰 틈을 가지고 있으며 나선 날개보다 더 쉽게 청소 할 수 있습니다.

유연한 사용자 정의: 핀 매개 변수 (높이, 두께, 간격) 는 작업 조건에 따라 조정 될 수 있습니다.

3제조 과정

진압형: 알루미늄 튜브와 지느러미는 높은 강도와 낮은 접촉 열 저항 (일반적으로 에어컨 응축기에서 사용됩니다) 로 하나로 진압됩니다.

용접/연금: 지느러미와 기본 튜브는 고주파 용접 또는 레이저 용접으로 연결됩니다. (가연강 및 구리 재료에 적합합니다.)

포장: 금속 스트립은 나선 모양으로 윙크되어 기본 튜브에 용접됩니다. (비용이 저렴하지만 열 저항성이 떨어집니다.)

4전형적인 응용 시나리오

가열, 환기 및 에어컨 (HVAC)
에어 냉각기 열 교환 에어컨 콘덴서, 증발기, 신선한 공기 단위.

산업 폐기물 열 회수
보일러 연소 가스의 폐열 회수, 화학 원자로 냉각

전력 및 에너지
가스 터빈 입수 냉각, 발전소 공기 냉각 섬.

교통
새로운 에너지 차량 배터리 냉각 시스템, 기관차 냉각기.

5디자인 고려 및 선택

유체 특성

가스 쪽: 공기 냉각기 같은 큰 핀 영역 (저온 전도성) 이 필요합니다.

액체 측면: 낮은 핀 수요, 튜브의 흐름 속도를 최적화하는 데 중점을 두십시오 (물 파이프 열 교환과 같이).

압력 하락 조절: 너무 밀집 한 지느러미는 공기 흐름 저항을 증가시킬 것이며 효율성과 에너지 소비가 균형 잡히어야합니다.

재료 선택

부식 저항성: 구리-니켈 합금 및 티타늄 튜브는 종종 해양 환경에서 사용됩니다.

고온 환경: 스테인레스 스틸 또는 알루미니즘 스틸

청결 과 유지 관리: 먼지 가 있는 환경 (보일러 와 같이) 에서는 더 많은 핀 간격 이나 떼어낼 수 있는 구조 를 필요로 한다.

검사 및 시험 수행

화학성분 검사
기계적 성질 검사 ((상력력, 양력력, 연장력, 플래싱, 평평화, 단단성, 충격 시험)
표면 및 차원 테스트
파괴적이지 않은 테스트
