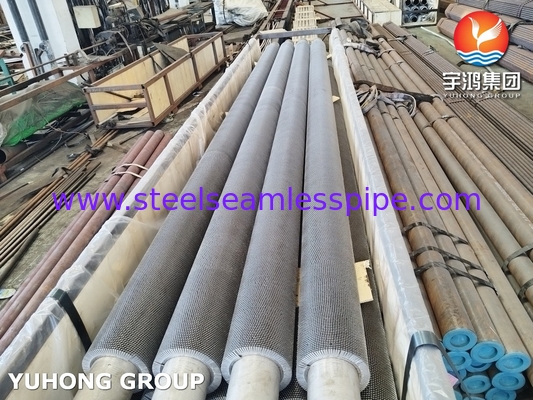

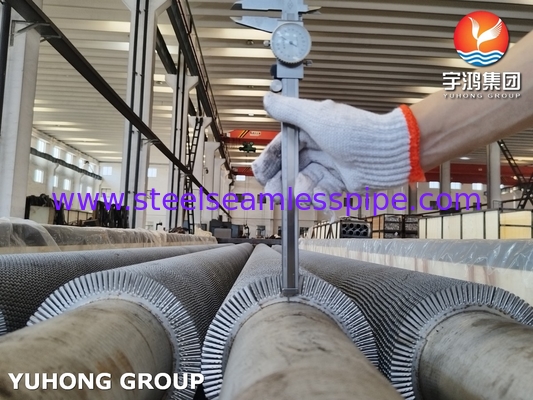

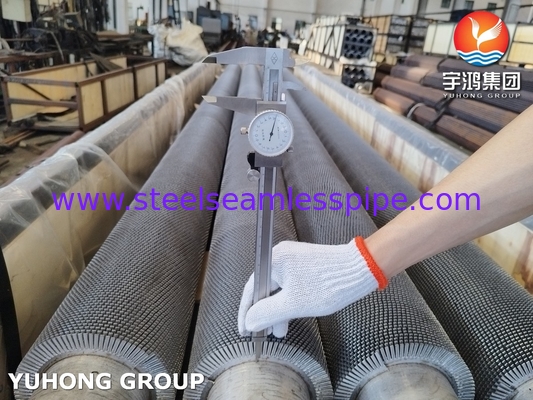

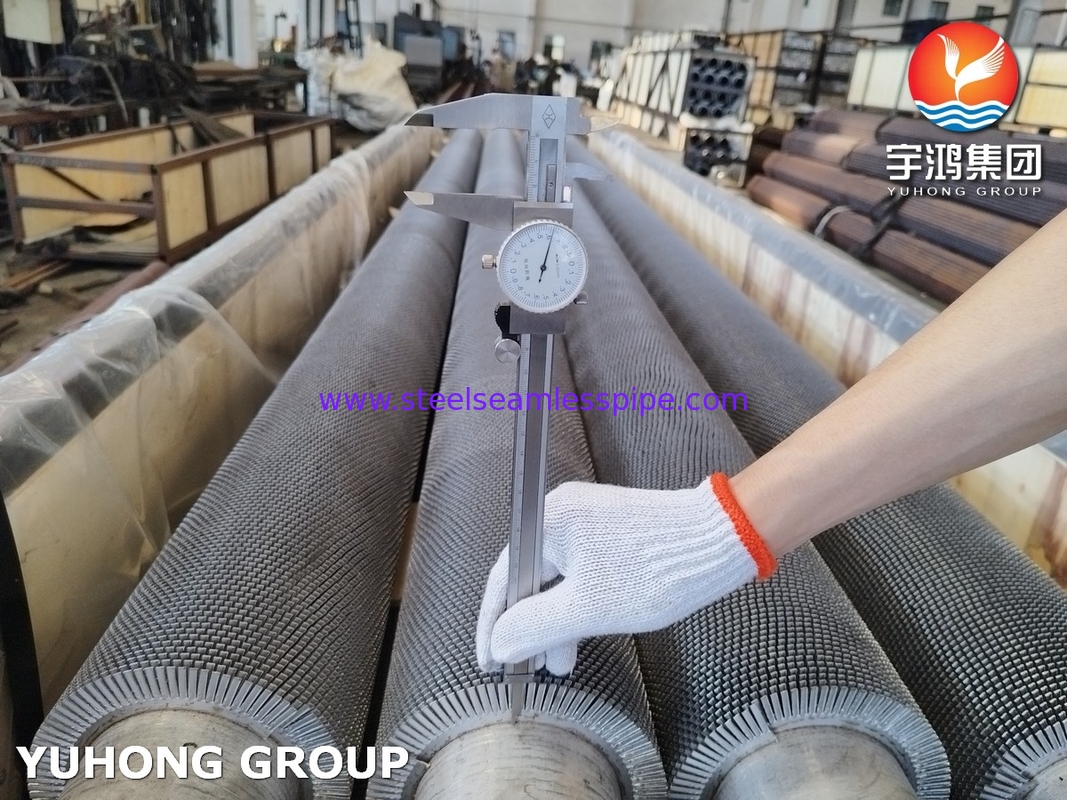

TP304H 스테인리스 스틸 톱니 모양 톱니 튜브 HFW (고주파 용접)

전반적인 설명

TP304H 스테인리스 스틸 톱니 모양 톱니 모양 튜브이 열 교환 튜브의 종류는TP304H 스테인리스 스틸와 함께톱니가 있는 날개특히 고온 환경에서는 더 나은 열 전달 성능을 제공합니다.

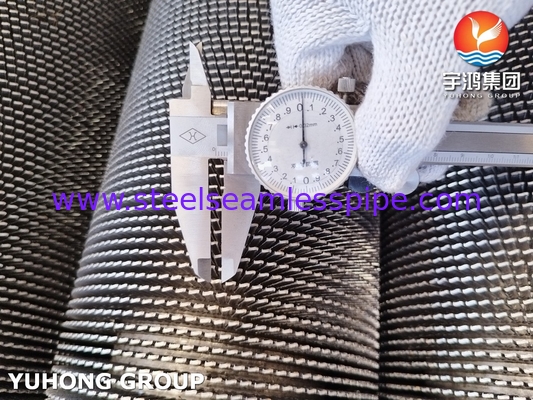

톱니가 있는 날개:

• TP304H 스테인리스 스틸 핀 튜브에 있는 톱니가 있는 핀은 열 전달에 사용할 수 있는 표면 면적을 늘리기 위해 설계되었습니다.톱니 치아 (또는 톱니 치아) 는 파이프 주위를 흐르는 유체에서 격변을 일으켜 열 교환 효율을 향상시킵니다., 열 경계 층을 파괴하고 유체와 튜브 표면의 접촉을 증가시킵니다.
• 이 설계는 전체적인 열 전달 속도를 향상시킵니다. 특히 주변 유체가 튜브 내부의 유체보다 훨씬 낮은 온도에서 작동하는 시스템에서요.
• 격동 발생: 톱니 (지크자그 패턴) 은 지느러미 주위를 회전하는 유체를 유발하여 라미너 흐름을 방해하고 격동 흐름을 촉진하여 컨벡티브 열 전달을 향상시킵니다.

베이스 튜브:

• 기본 튜브는 TP304H 스테인리스 스틸로 만들어졌으며 튜브 자체는 고압 및 고온 조건을 손상없이 처리 할 수 있습니다. 튜브는 부드럽거나 내부로 날개가있을 수 있습니다.,특정 용도에 따라 열을 전달하는 액체를 운반합니다. 일반적으로 열 교환기나 보일러 시스템에서 말이죠.

HFW 톱니 톱니 튜브의 장점:

• 효율적인 열 전달:

톱니 모양의 날개 디자인은 격변을 일으키고, 이는 액체의 혼합을 증가시키고 열 경계 층을 방해함으로써 열 전달 과정을 향상시킵니다.

• 비용 효율적인 제조:

고 주파수 용접은 기지 튜브에 지느러미를 부착하는 빠르고 효율적인 방법이며, 용접 또는 기계 결합과 같은 다른 방법에 비해 제조 비용을 절감합니다.

• 내구성:

이 튜브들은 특히 스테인리스 스틸로 만들어지면, 부식에 대한 뛰어난 저항력을 가지고 있으며, 화학 공장이나 해양용품과 같은 혹독한 환경에 적합합니다.

• 컴팩트 디자인:

톱니가 있는 톱니가 있는 톱니 튜브는 콤팩트한 설계에서 높은 열 전달 속도를 제공하며, 이는 공간이 제한된 시스템에서 특히 유용합니다.

• 사용자 정의:

HFW 톱니 모양의 핀 튜브는 튜브 지름, 핀 높이, 핀 피치 및 재료 선택 등 특정 열 및 기계적 요구 사항에 맞게 사용자 정의 할 수 있습니다.

두 가지의 차이점

톱니가 있는 나선지느러미 튜브는 나선지느러미 튜브를 기반으로 개발된 불규칙한 확장 표면의 일종이다.그 제조 과정은 고주파 용접 된 나선 핀 튜브와 비슷합니다., 그러나 차이점은 톱니 톱니 튜브를 롤링하기 전에 스트립은 구멍으로 지역적으로 절단되어야한다는 것입니다. 롤링 중 절단 부분은 자연스럽게 분리되어 기어 모양을 형성합니다.고 주파수 용접 된 나선 지느러미에 있는 치아 열기 고 주파수 용접 된 나선 지느러미에 있는 치아 열기 고 주파수 용접기에는 고 주파수 용접기 (대부분 변형을 줄여) 를 단순화 할 뿐만 아니라, 그러나 또한 단단한 결합, 높은 강도, 충격과 기계적 진동에 대한 열 저항, 좋은 열 확장 성능, 작은 흐름 손실, 강한 부식 저항,그리고 상당한 확산 표면. 그것은 장기적인 추운 및 뜨거운 작업 조건에서 변형하기가 쉽지 않으며 긴 작업 수명을 가지고 있습니다. 또한 흐름 경계 층에 손상을 입어 열 전달을 강화합니다.

SS304H의 화학적 성분

기계적 특성SS304H

HFW 톱니 모양 톱니 튜브의 응용:

• 열 교환기

• 공기 냉각기

• 용기

• 자동차용 애플리케이션

• 발전소

• 해양용품

• 화학 가공
