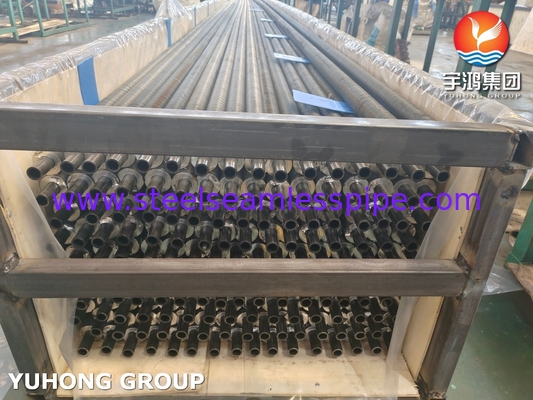

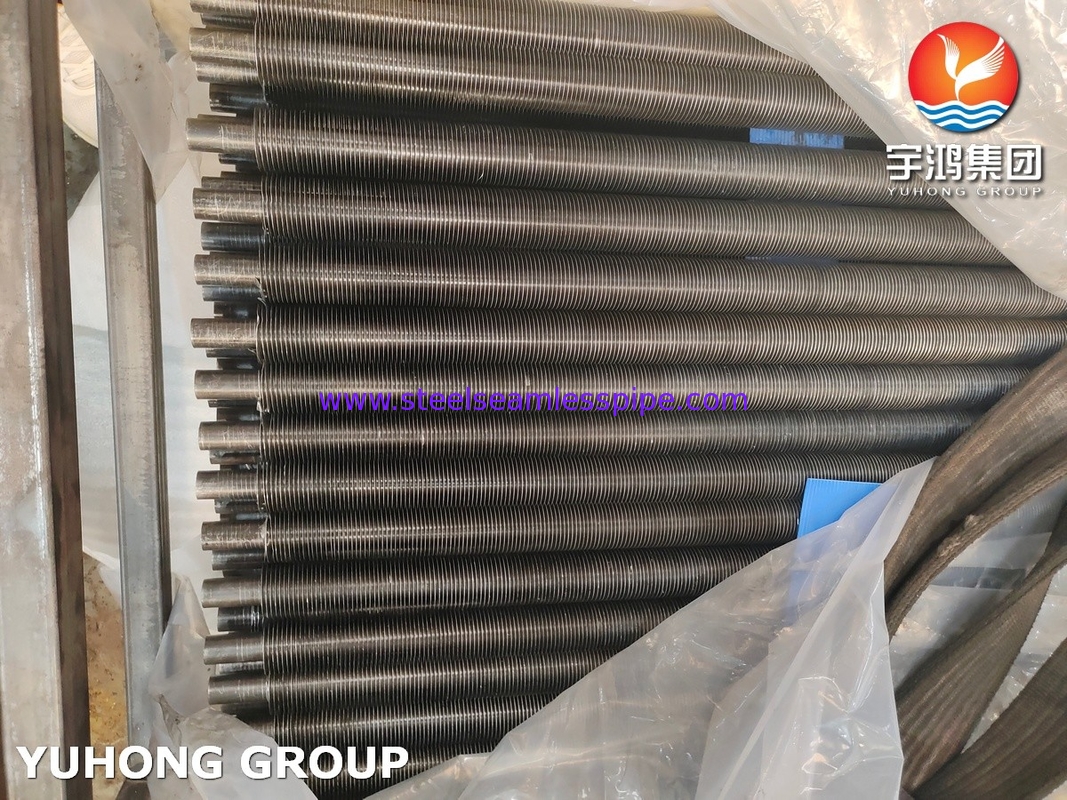

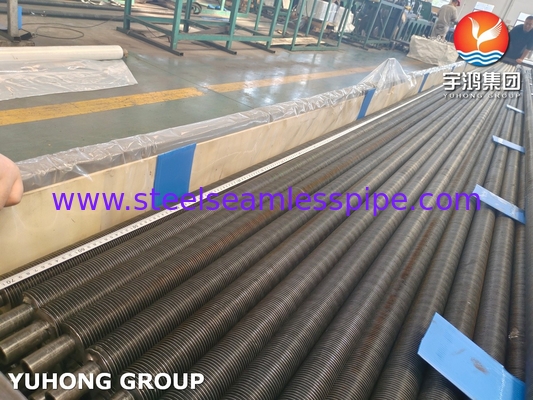

ASTM A179 탄소 강철 꿰매지 않는 튜브 알루미늄 핀 G형 핀 튜브 HRSG 시스템

ASTM A179 HRSG 시스템을 위한 알루미늄 G형 핀을 가진 탄소 강철 꿰매지 않는 튜브

ASTM A179탄소제철 무선 파이프알루미늄 G형 날개사용 중이므로열 회수 증기 발전기 (HRSG)전력 발전소의 열효율을 향상시키기 위해 필수적인 시스템입니다. 방출 가스로부터 폐열을 회수함으로써요.탄소 강철 기반 튜브와 알루미늄 핀의 조합은 열 전달의 좋은 균형을 보장합니다., 내구성, 고온 환경에서 부식 저항성.

다음은 재료, 기능 및 응용 프로그램의 상세한 분포입니다:

1소재 사양

기본 튜브 재료:

• 표준:ASTM A179
• 종류: 꿰매지 않는 탄소 강철 튜브
• 신청서: 주로 고압 및 고온 저항을 요구하는 열 교환기, 응축기 및 기타 시스템에서 사용됩니다.

핀 재료:

• 소재:알루미늄
• 종류: G형 날개
  • G형: 내구성 유지 및 오염을 줄이는 동시에 효율적인 열 전달을 위해 튜브의 표면 면적을 증가시키는 특정 핀 설계.

2. 원 Tube의 화학적 성분 (ASTM A179 탄소 강철)

3. 기본 튜브의 기계적 특성 (ASTM A179 탄소 강철)

4알루미늄 G형 핀 재료 특성

• 소재알루미늄
• 목적: 열전도성과 부식 저항성이 뛰어나다.
• 속성:
  • 가벼운 무게: 열 교환 시스템의 전체 무게를 줄이는 데 도움이됩니다.
  • 높은 열전도성: 튜브 내의 유체와 지느러미 표면의 공기 사이의 효율적인 열 교환을 보장합니다.
  • 부식 저항성: 알루미늄은 대부분의 환경, 특히 습한 환경이나 해양 환경에서의 부패에 저항합니다.

5핀 디자인: G형 핀

• 디자인:G형 지느러미효율적 인 열 교환 표면 면적 및 내구성으로 특징입니다. 이 지느러미는 튜브의 표면 면적을 증가 시키기 위해 설계되어 열 전달 속도를 향상시킵니다.
  • 형태: G형 지느러미는물결 모양공기의 저항을 줄이고 오염을 방지하는 디자인입니다.
  • 이점: 튜브 주변 공기의 격동성을 증가시켜 열 전달 효율을 향상시킵니다. 이는 컨벡티브 열 전송을 향상시킵니다.

6HRSG 시스템에서의 응용

• 열 회수 증기 발전기 (HRSG):
  • 목적: HRSG 시스템은 이 잎이 있는 튜브를 사용하여 가스 터빈 배기가스에서 폐열을 포착하고 공급수에 전달하여 증기 터빈을 구동하기 위해 증기로 변환합니다.
  • 에너지 효율성: 폐열을 회수함으로써 이 시스템은 발전소의 전체 열효율을 향상시킵니다.
  • 보일러 경제제: 공급수를 미리 가열하여 연료 소비를 줄이고 운영 효율성을 향상시킵니다.
• 열 교환기 및 응축기:
  • 잎이 있는 튜브G형설계는 열 교환기에 일반적입니다. 주요 목표는 액체 (증기, 물 또는 기름과 같은) 에서 열을 두 번째 매체 (공기 또는 냉각 액체와 같은) 로 전송하는 것입니다.

7. 알루미늄 G형 날개와 함께 ASTM A179 탄소 강철 매듭없는 튜브의 장점

• 높은 열효율: 알루미늄G형 지느러미유관 표면 면적을 크게 늘려 더 나은 열 교환을 가능하게 하고 HRSG 시스템의 전체 열효율을 향상시킵니다.
• 부식 저항성: 알루미늄 지느러미 는 부식 에 저항 하여, 전기 발전소 와 산업용 난방 시스템 과 같은 가혹 한 환경 에서 오래 살 수 있고 안정적 인 성능 을 보장 한다.
• 가벼운 디자인: 알루미늄 핀은 열 교환기의 무게를 줄이고, 이는 재료 비용을 줄이고 시스템을 설치하고 유지보수를 더 쉽게 할 수 있습니다.
• 내구성: 매듭 없는 것ASTM A179 탄소강튜브는 높은 압력과 온도에 대한 우수한 강도와 저항력을 제공하여 긴 운영 수명을 보장합니다.
• 비용 효율성: 탄소강과 알루미늄의 조합은 성능을 희생하지 않고 경제적인 해결책을 제공합니다.
