HFW 고체 평면 핀 튜브, ASTM A335 P22 액연강 톱니 없는 파이프

ASTM A335 P22 합금 강철 고주파 용접 / HFW 고체 평면 핀 파이프

HFW (High-Frequency Welded) 핀 튜브는 열 교환기, 보일러 및 응축 시스템에서 열 전달을 향상시키기 위해 다양한 응용 분야에서 사용됩니다.지느러미는 일반적으로 고 주파수 용접 기술을 사용하여 기본 튜브의 표면에 용접됩니다., 강한 결합과 내구성을 보장하고, 난방 효율을 향상시킵니다.그리고 날개 두께는 사용되고 있는 시스템의 특수 요구 사항에 따라.

HFW 핀 튜브의 종류:

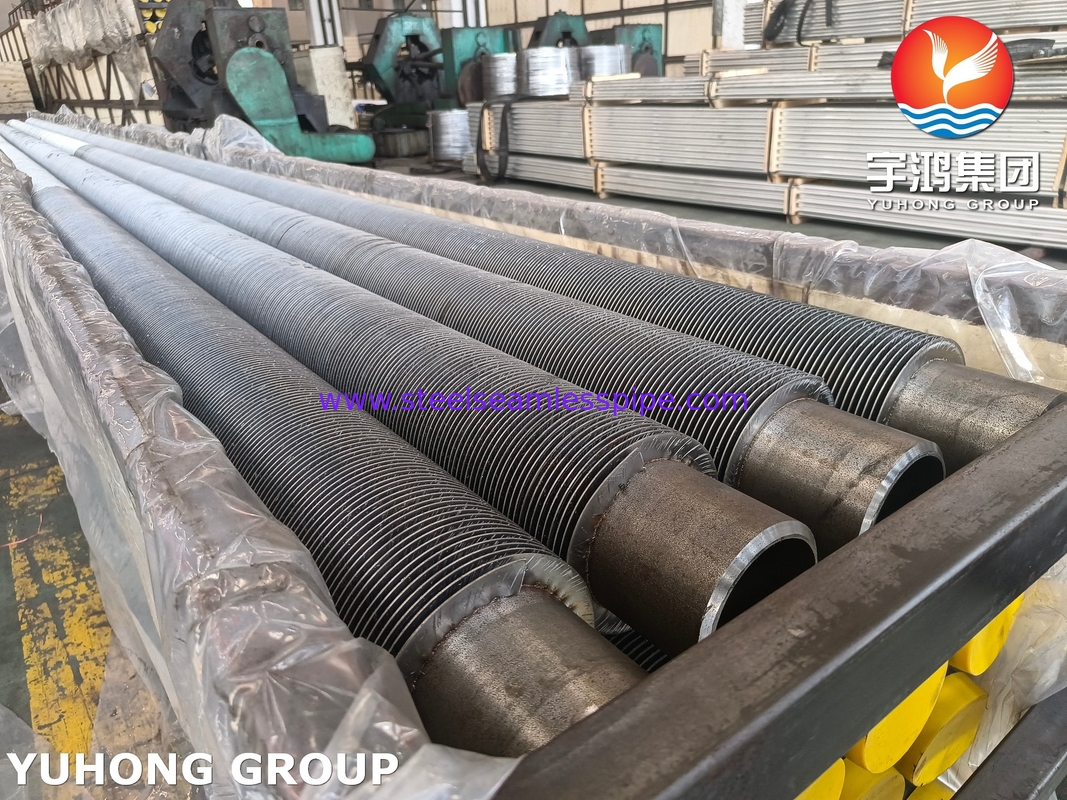

1. 고체 평면 핀 튜브:

   • 설계: 튜브 표면 에 부드럽고 단단 한 지느러미 가 붙어 있다.
   • 응용 프로그램: 낮은 압력 하락과 높은 열 전달 효율이 필요한 상황, 일반적으로 공기 냉각 열 교환기에 이상적입니다.
   • 장점:
     • 더 넓은 표면으로 열을 전달합니다.
     • 간단한 디자인, 종종 더 쉽게 청소합니다.

2. 톱니 모양의 톱니 튜브:

   • 디자인: 톱니 모양 또는 물결 모양의 지느러미가 있어 지느러미 위를 흐르는 액체의 흐름을 방해하고 거동이 발생한다.
   • 응용 프로그램: 증강 된 열 전달이 필요한 응용 프로그램에 적합하며 다양한 온도와 흐름 속도를 처리 할 수 있습니다.
   • 장점:
     • 격동이 증가하면 열 전달 효율이 높아집니다.
     • 단단한 날개 디자인에 비해 오염 가능성을 줄일 수 있습니다.

ASTM A335 P22 합금강 파이프화학적 성분 (%)

ASTM A335 P22 합금강 파이프기계적 특성

HWF 고체 핀트 파이프의 공통 기본 재료

HFW 핀 튜브는 응용 요구 사항에 따라 탄소 강철, 스테인레스 스틸 및 합금 물질을 포함한 다양한 재료로 만들어질 수 있습니다.

성능 특징

• 열 전달 효율성: 지느러미 디자인은 표면 면적을 증가시켜 더 나은 열 교환 성능을 제공합니다.
• 압력 및 온도 저항성: 높은 압력과 온도를 견딜 수 있으며, 까다로운 환경에 적합합니다.
• 부식 저항성: 재료에 따라 지느러미 튜브는 부식 환경에 저항하도록 설계 될 수 있습니다.

고 주파수 용접 핀 튜브의 장점

• 설치는 간단하고 경제적입니다.h 주파수 용접 나선 핀 튜브는 6m까지 도달 할 수 있으며, 연결 지점을 줄이고, 설치를 경제적이고 빠르게 만들고, 연결에서 물 누출의 가능성을 줄입니다.
• 유지보수는 간단합니다. 고주파 용접 나선 핀 튜브를 설치 한 후 유지보수는 기본적으로 필요하지 않습니다.
• 높은 효율성. 나선 핀 튜브의 고 주파수 용접은 핀과 철강 파이프 사이의 풀 콘택트 용접입니다. 열 방출 면적은 부드러운 튜브의 8 배 이상입니다.내부는 매끄럽고 내부 물 흐름 저항은 작습니다.
• 긴 사용 기간, 지느러미와 파이프 조합의 높은 기계적 강도, 그리고 200Mpa 이상의 팽창 강도. 파이프의 내부와 외부는 모두 핫디프 진열되어 있습니다.

산업분야에서의 핀 튜브의 적용

• 석유 산업
• 화학 산업
• 목재 산업
• 식품 산업
• 철강 산업
• 플라스틱 굴착 산업
• 글리콜 탈수 단위
• 하이브리드 냉각 타워용 코일
• 인쇄기
• 표면 코팅의 생산
• 용매 회수
• 터빈 공기 흡입기의 냉각
• 직물 생산
• 온실 난방기와 번식
• 가죽공장
• 공정 공기용 냉동 방지 스핀 들
• 종이공업
