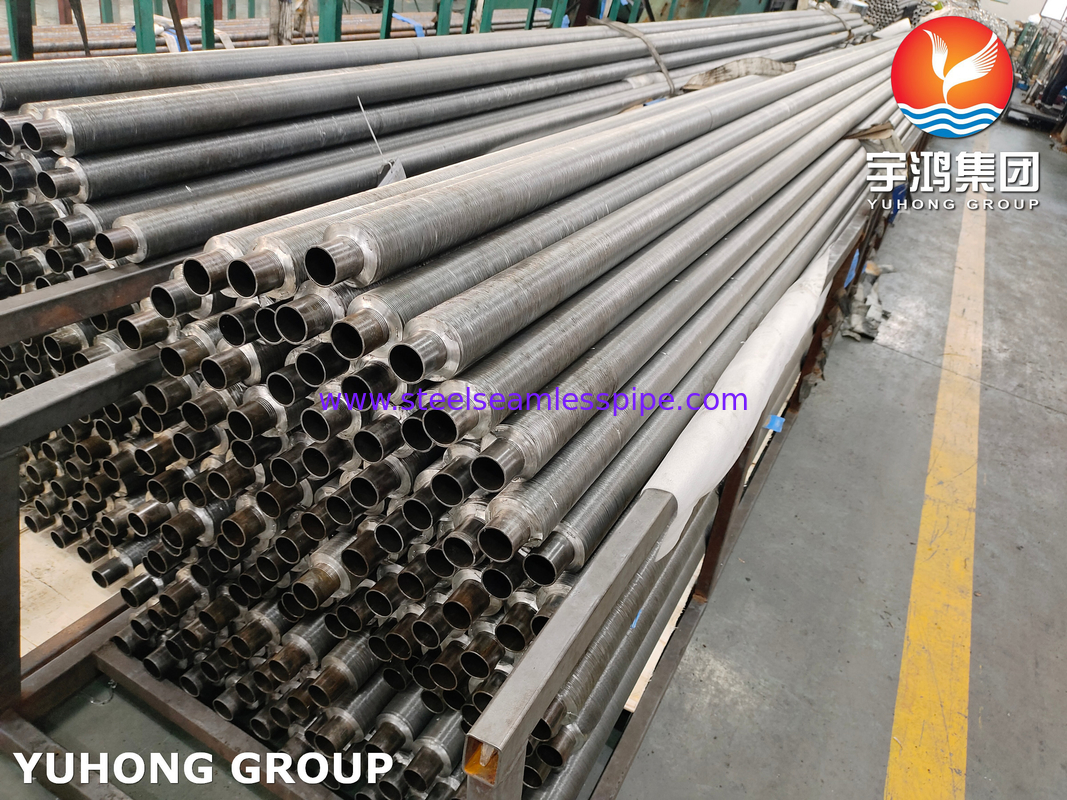

ASTM A210 ASME SA210 GR A1 알루미늄 핀과 탄소 강철 핀 튜브

ASTM A210 / ASME SA210 Gr. A1 탄소 강철 핀 튜브 알루미늄 핀 (G 타입)열 교환기, 보일러 및 응축기에 사용되는 특정 유형의 핀 튜브입니다.탄소강의 강도와 열전도 특성을 알루미늄 지느러미의 부식 저항과 가벼운 성격과 결합합니다.다음은 그것의 특징, 응용 및 장점의 분포입니다:

주요 사양:

1. 소재:

   • ASTM A210 / ASME SA210 Gr. A1: 이것은 고압 및 고온 애플리케이션, 예를 들어 보일러, 열 교환기 및 증기 시스템에서 일반적으로 사용되는 매듭없는 탄소 철강 튜브를 의미합니다.이 등급은 좋은 견고성을 가지고 있습니다., 용접성 및 유연성, 열 전달 응용 프로그램에 적합합니다.
   • 알루미늄 날개: 알루미늄 은 열 전도성 이 뛰어나고 가볍기 때문 에 핑닝 에 흔히 사용 된다.핀은 일반적으로 나선 모양으로 윙 또는 탄소 강철 튜브에 기계적 결합 또는 용접을 통해 고정알루미늄은 튜브의 열 전달 효율을 향상시킵니다.

2. 핀 타입 (G 타입):

   • G 타입튜브에 부착된 지느러미의 특정 프로필 또는 디자인을 의미합니다. 이 지느러미는엑스트루레이션, 에릭스 롤링 또는 스탬프"G" 지명은 일반적으로 특정 열 전달 응용 프로그램에 최적화 된 핀 피치, 높이 또는 모양과 같은 특정 기하학을 나타냅니다.효율적 인 열 교환을 위해 표면 면적을 늘리는 데 핀 기하학은 중요한 역할을합니다..

신청서:

1. 열 교환기: 이 핑네트 튜브는 두 유체 (예를 들어, 전력 생산, 화학 처리,HVAC 시스템).

2. 용기: 알루미늄 핀을 가진 탄소 강철 튜브는 보일러 시스템, 특히 경제, 슈퍼 히터 및 공기 히터에 사용하기에 이상적입니다.튜브가 높은 온도에 견딜 수 있어야 하고 동시에 열 교환을 촉진해야 합니다..

3. 콘덴서: 냉각 목적으로 응축기에 사용되며, 핀 튜브는 증기 단계에서 냉각 액체로 열을 전달함으로써 열 분산 및 효율성을 향상시키는 데 도움이됩니다.

4. 공기 냉각기 및 라디에이터: 알루미늄 지느러미는 다양한 산업 및 자동차 응용 분야에서 사용되는 공기 냉각기와 라디에이터의 전체 냉각 효율을 향상시킵니다.

5. 전력 생산: 이러한 튜브는 또한 높은 효율의 열 전달이 중요한 응용 프로그램, 예를 들어 공급 물 난방기 또는 증기 발전기에서 발전소에 사용됩니다.

장점:

1. 열 전달 효율성 향상: 탄소 철강 파이프 와 알루미늄 핑의 조합 은 파이프 안 에 있는 유체 와 외부 환경 사이 의 열 교환 을 극대화 한다. 알루미늄 은 높은 열 전도성 을 가지고 있다.전체 열 전달 효율을 향상시키는.

2. 부식 저항성: 탄소 강철 튜브가 구조적 강도를 제공하지만 알루미늄 지느러미는 특히 습도가 적고 부식성 환경의 대기에서 부식 저항을 제공합니다.

3. 비용 효율성: 알루미늄 지느러미는 다른 재료에 비해 상대적으로 저렴하여 제조 비용을 줄이는 데 도움이 될 수 있지만 여전히 열 전달과 내구성 측면에서 좋은 성능을 유지할 수 있습니다.

4. 가벼운 무게: 알루미늄 핀의 사용은 다른 재료의 핀 튜브에 비해 핀 튜브 시스템을 가볍게 만듭니다. 무게가 중요한 요소인 응용 프로그램에서 유용합니다.자동차용 또는 운송성이 중요한 영역에서).

5. 내구성 과 강성: 탄소 강철 튜브는 강도와 내구성을 제공합니다. 이것은 특히 고압 또는 고온 애플리케이션에서 유용하며 시스템의 수명을 보장합니다.

전형적인 제조 공정:

• 튜브 제조: 튜브는 매듭없는 탄소강 (ASTM A210 Gr. A1) 으로 만들어지며 일반적으로 진압 또는 매듭없는 도영 과정을 통해 제조됩니다.
• 핑링: 알루미늄 지느러미는진압된또는기계적으로 결합된"G 타입" 디자인에서는, 힐릭스 또는 나선 와일링과 같은 특정 패턴으로 핀을 형성하여 열 분비를 극대화 할 수 있습니다.
