| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASME SA179 임베디드 G 타입 핀 튜브 |
| 최소 주문 수량: | 500kgs |
|---|---|
| 포장 세부 사항: | 플라스틱 캡과 층 나무로 된 케이스 /Iron Case/ 번들 |
| 배달 시간: | 7일 |
| 지불 조건: | L/C, T/T |
| 제품 이름: | 내장된 핀 관 | 튜브 재료: | ASTM A179/ASME SA179 |
|---|---|---|---|
| 핀 소재: | 알루미늄 1060 | 공통 사이즈: | 외경 16-63mm |
| 종류: | 회전형, G형 | 핀 두께: | 0.4mm(평균) |
| 튜브 길이: | 주문 제작되어서 통조림으로 만드세요 | 핀 밀도: | 1미터당 날개, 1인치당 날개 |
| 적용: | 히터 부분, 냉장부, 열교환기, 냉각기, 유동적인 냉각 | ||
| 강조하다: | G형 내장형 나선형 핀 튜브,내장된 나선형 핀 튜브,ASME SA179 이음새가 없는 열 교환기 튜브 |
||

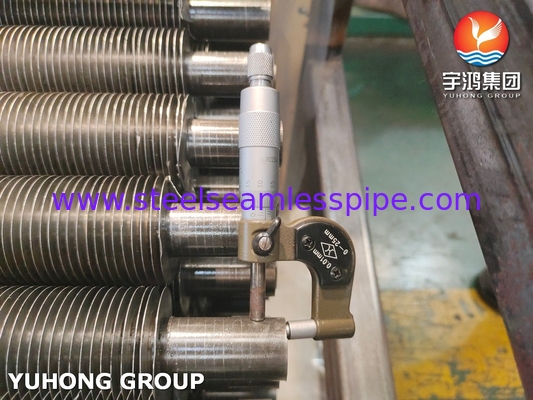

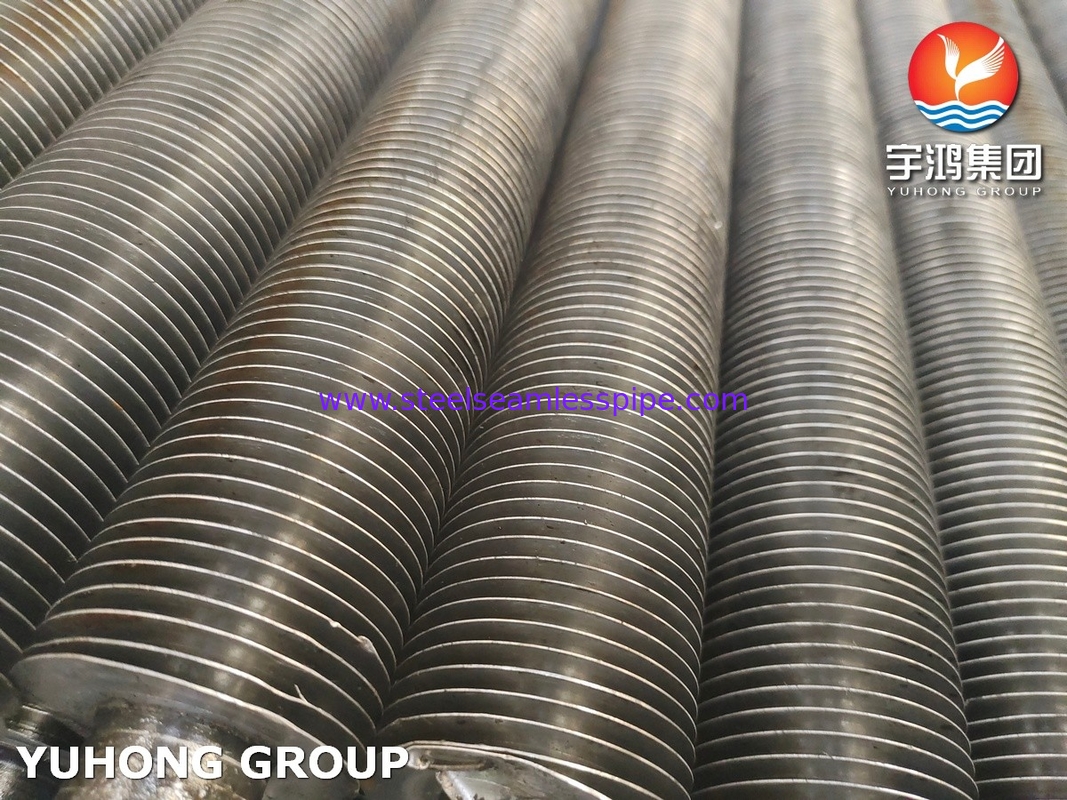

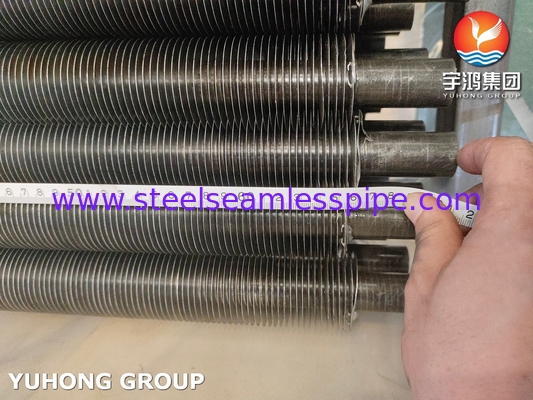

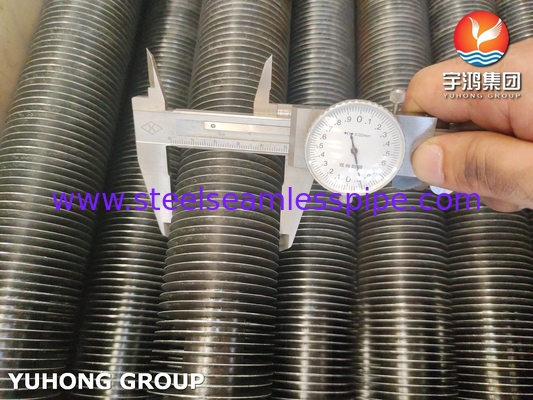

탄소 강철 ASTM A179 매듭 없는 튜브 G형 내장열 교환기 위한 핀 튜브
임베디드 핀 튜브는 다양한 산업 및 상업용 애플리케이션에서 열 효율을 향상시키기 위해 설계된 열 교환기 기술에서 최첨단 솔루션입니다.튜브 구조에 직접 핀을 통합함으로써, 이 시스템은 액체들 사이에 열을 전달하는 작고 효과적인 방법을 제공하며, 많은 환경에서 필수적입니다.내장된 핀 튜브의 지느러미는 더 단단하고 단단합니다..
어떻게 작동 합니까?
내장된 지느러미 튜브의 핵심 원리는 액체와 접촉하는 표면 면적을 증가시켜 열 전달을 극대화하는 것입니다. 뜨거운 액체가 튜브를 통해 흐르면서지느러미는 더 나은 유체 혼합과 격변을 촉진함으로써 열 교환 과정을 향상시킵니다.이것은 제한된 표면 면적을 가진 전통적인 부드러운 튜브에 비해 더 나은 열 성능을 제공합니다.
재료
G형 엠베디드 핀드 튜브는 코어 튜브 등과 핀 등 2가지 다른 소재로 조합된다.
핵 튜브 재료: 탄소 강철, 낮은 합금 강철, 스테인리스 강철, 청동, 구리, 구리 니켈 합금, 알루미늄 청동, 니켈 합금.
1탄소 강철: A179, A192, SA210 Gr A1/C, A106 Gr B
2스테인리스 스틸: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3구리: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
핀 재료: 알루미늄 (Alu.1100, 알루.1060), 구리, 강철
ASTM A179 튜브 사양
| 표준 | ASTM, ASME 및 API |
| 튜브 크기 | 20mm ~ 219mm OD |
| 튜브 두께 | 2mm ~ 16mm |
| 일정은 | SCH 40, SCH 80, SCH 160, SCH XS, SCH XXS, 모든 목록 |
| 용인성 | 냉면 파이프: +/-0.1mm 냉면 파이프: +/-0.05mm |
| 수산물 | 냉장고 또는 냉장고 |
| 종류 | 꿰매지 않은 / ERW / 용접 된 / 가공 된 |
| 양식 | 원형 파이프/튜브, 정사각형 파이프/튜브, 직사각형 파이프/튜브, 나선 파이프, U U 모양, 팬 케이크 코일, 수압 파이프 |
| 길이 | 최소 3m, 최대 18m 또는 고객의 요구에 따라 |
| 끝 | 평평 한 끝, 굽은 끝, 밟은 끝 |
ASTM A179 내장 핀 튜브의 화학 구성 요소 (%)
| C | 네 | 원 | P | S | 모 | Cr | V |
| 00.06-018 | / | 0.27-063 | ≤0.035 | ≤0.035 | / | / | / |
ASTM A179 내장 핀 튜브의 기계적 특성
| 팽창 강도 (Mpa) | 양력 (Mpa) | 연장 (%) | 강도 (HRB) |
| 325분 | 180분 | 35분 | 최대 72 |
특징
검사 및 시험 수행
화학 성분 검사, 기계적 특성 검사 ((장력, 강도, 연장, 불타기, 평평화, 경화, 충격 테스트), 표면 및 차원 테스트, 파괴적이지 않은 테스트,수정적 검사
G형 내장 핀 튜브의 몇 가지 주요 장점은 다음과 같습니다.
신청서
