ASTM A312 HFW 핀 튜브 TP347H

ASTM A312 HFW 핀 튜브 TP347H

HFW 고주파 용접 나선형 고체 톱니 튜브

나선형 핀 튜브는 설계자에게 깨끗한 연소 가스를 사용하는 온도 교환기 전체에 대한 높은 열 효율성과 컴팩트 설계 솔루션을 제공합니다.헬리컬 핀드 튜브는 고체 및 톱니 모양 두 가지 모두에서 제조됩니다..고 주파수 용접 핀 튜브 (High Frequency welded fin tube) 는 고형 핀 튜브라고도 불립니다.열 전달 효율을 고체 튜브보다 훨씬 향상시킬 수 있습니다-지느러미가 기본 튜브에 단단히 용접되어 있기 때문에, 이러한 지느러미 튜브는 종종 진동 조건에서 사용됩니다.지느러미 유형은 톱니지느러미와 평평한 지느러미를 가지고 있습니다.

주어진 튜브 또는 파이프 크기에 대해 적절한 핀 높이를 지정하여 튜브 길이 단위당 원하는 열 전달 표면적을 얻을 수 있습니다.길이가 1m에 해당하는 지느러미 두께 및/또는 지느러미 수.

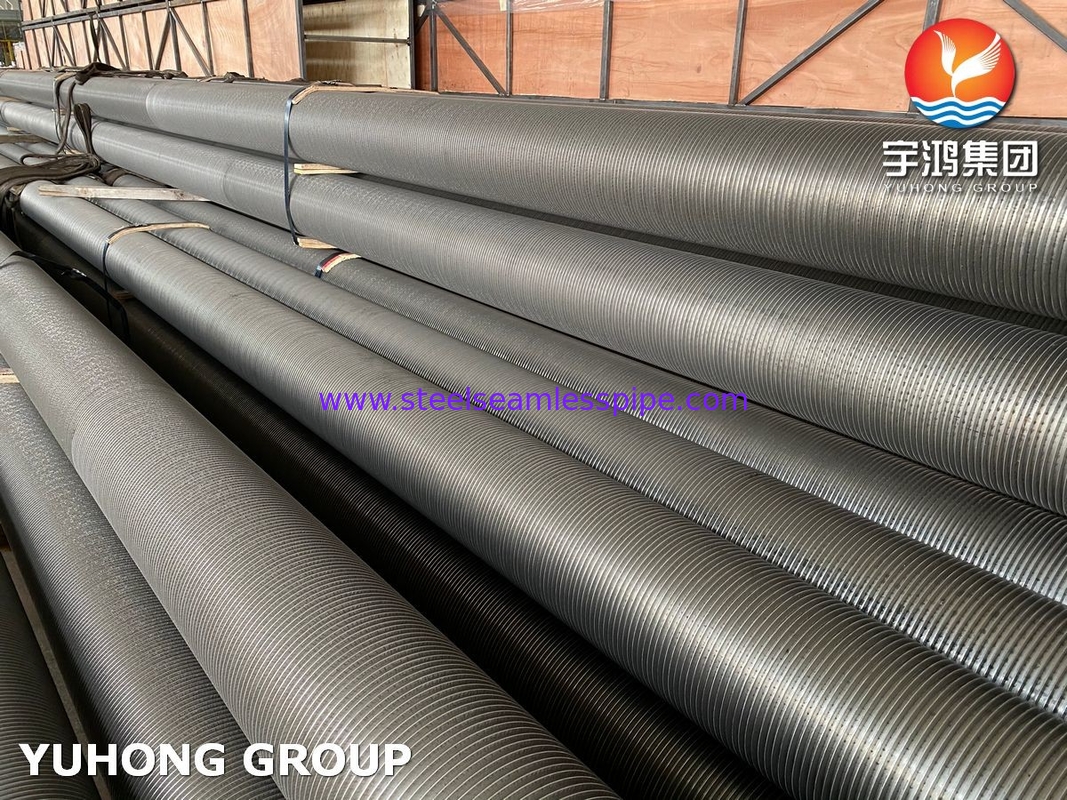

HFW 고체 톱니 튜브

이 용접 된 철 톱니 튜브 구성은 실질적으로 모든 열 교환기 응용 프로그램에 사용할 수 있으며 특히 고 온도 및 고압 응용 프로그램에 적합합니다.이 구성의 중요한 특징은 효율적입니다, 모든 온도와 압력 조건 하에서 파이프에 날개의 효과적인 결합, 그리고 높은 날개 측면 온도 견딜 수 있는 능력.

기술 세부 사항/기본 파이프 세부 사항

튜브 지름: 20mm OD Min ~ 219mm OD Max

튜브 두께: 최소 2mm ~ 16mm

튜브 재료: 탄소 철강, 스테인리스 철강, 합금 철강, 코튼 철강, 듀플렉스 철강, 슈퍼 듀플렉스 철강, 인코넬, 하이 크롬 하이 니켈 & 인콜로이 및 다른 재료.

핀 세부 정보

핀 두께: 최소 0.8mm에서 최대 4mm

지느러미 높이: 최소 0.25 ̊ (6.35 mm) 최대1.5 ′′ (38 mm)

핀 밀도: 미니 43 핀 / 미터 최대 287 핀 / 미터

재료: 탄소강, 스테인리스강, 합금강, 코르텐강, 듀플렉스강 및 인콜로이

빠른 요금을 위해, 다음 요구 사항과 함께 보내:

조각 수

기본 튜브: 지름, 두께, 길이 및 재료 사양

지느러미: 재료 사양, 종류 (고체 또는 톱니 모양), 높이, 두께, 간격, 지느러미 길이 및 지느러미가 없는 구간. 필요한 경우 용접 준비 세부 사항.

배달 기간 필요
