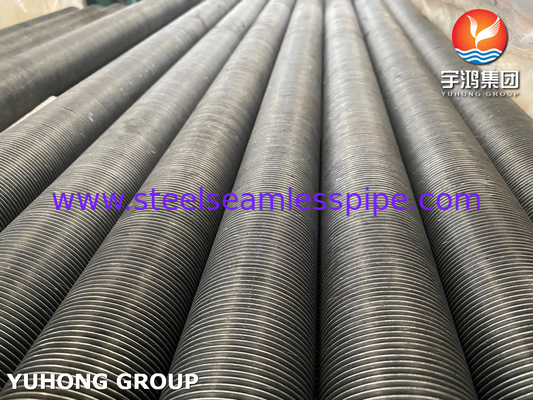

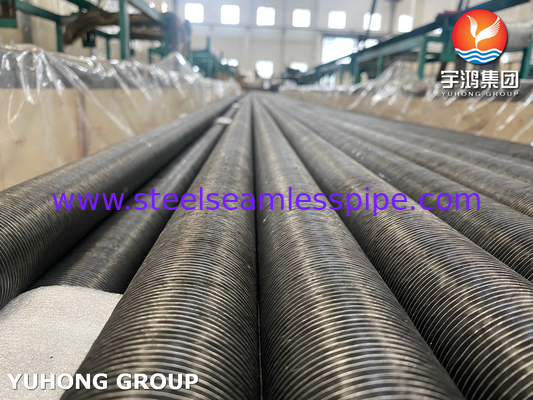

L 타입 핀 파이프 A179 탄소 스틸 핀 파이프 Al 핀

A179 알루미늄 Al1060과 함께 수직 튜브 G형 핀 튜브

빠른 세부 사항:

튜브 오드 16mm 미니 219.1mm ((8'') 최대
튜브 길이: 최대 25000mm
지느러미 높이: 최대 50mm
핀 두께: 일반적으로 0.2mm ~ 3.0mm
핀 피치: 2.3mm (11FPI) min. 또는 고객에 맞춘

제조 과정
알루미늄 핀 스트립은 튼튼한 부착으로 튜브에 0.4mm의 펄프 깊이로 잘라진 구로에 배치됩니다.

평면 끝의 표면 보호
구슬 G형 핀 튜브의 양쪽 끝은 전기 스프레이 아크 시스템 코팅으로 부착된 금속 또는 알루미늄으로 금속화되어야 합니다.

승인 기준
API 표준 661 (일반 정제 시설용 공기 냉각 열 교환기) 또는 납품 조건 (TDC)

부속품
튜브 지원 상자, 클램프 또는 사이즈 상자 (소재: 알루미늄, 아연 및 스테인리스 스틸)

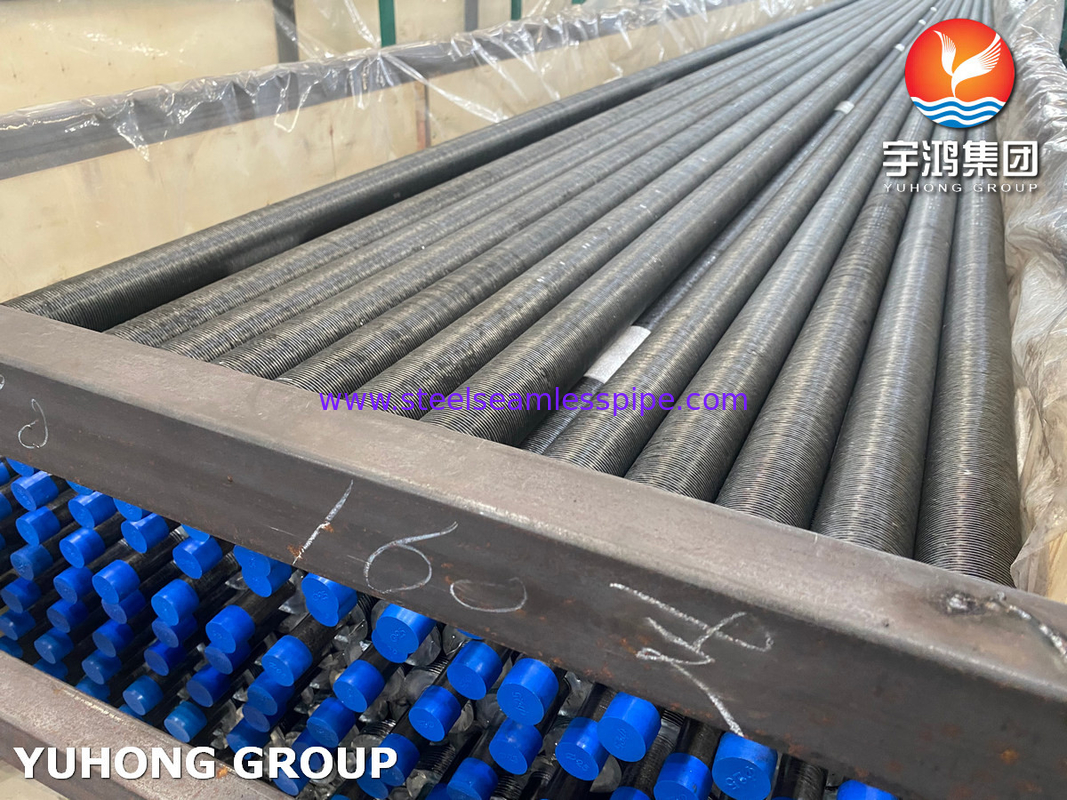

배달 조건:
튜브 끝은 정사각형으로 잘라져 있으며, 튀김이 없으며, 내부에서 건조되고 공기로 청소되며, 외부는 G-Fin Embedded Fined Tube의 양쪽 끝에서 발크로 덮여 있습니다.
건조제는 대륙 운송을 위해 각 패키지에 넣습니다.

L형 핀 튜브 (L-type fin tubes, L-foot fin tubes) 는 열 교환기, 보일러 및 기타 열 전달 장비에 사용되는 핀 튜브의 일종이다.그 들 의 특징 은 튜브 를 둘러싸고 "L" 모양 을 이루기 위해 바닥 에 뻗은 지느러미 로 나타난다이 설계는 기초 튜브에 안전한 부착을 제공하면서 열 교환을위한 표면 면적을 향상시킵니다.

주요 특징:
재료: 기본 튜브와 지느러미는 응용 요구 사항에 따라 탄소 강철, 스테인리스 강철, 알루미늄 및 구리 등 다양한 재료로 만들어질 수 있습니다.
잎겨드랑이 종류: 잎겨드랑이 는 튜브 주위 에 나선형 으로 얽혀 있고, 그 밑 에 발 한 발 이 있고, "L" 모양 을 만든다. 이 디자인 은 잎겨드랑이 와 튜브 사이 의 접촉 을 개선 한다.열 전달 효율을 높이는 것.
제조 과정: 날개 는 기계적 으로 튜브 주위 에 싸여 있고, "L"발 은 단단 한 부착 을 제공 하여 좋은 열 전도성 과 기계적 강도 를 보장 한다.

이점:
더 나은 열전달: 지느러미의 "L" 모양은 표면 면적을 증가시키고 열 교환 효율을 향상시킵니다.

안전 부착: 지느러미의 발 밑부분은 단단하게 부착하여 지느러미가 튜브에 안정적으로 부착되도록합니다.

다재다능성: 다양한 재료와 사용자 정의 가능한 크기 때문에 광범위한 응용 프로그램에 적합합니다.

내구성: 날개 가 튜브 에 단단 히 붙어 있기 때문 에 까다로운 조건 에서도 장기적 인 성능 을 보장 한다.

사양:
파이프 직경: 응용 프로그램의 필요에 따라 다를 수 있습니다.
핀 높이와 두께: 특정 열 전달 요구 사항을 충족시키기 위해 사용자 정의 할 수 있습니다.
핀 피치: 핀 사이의 간격은 원하는 열 성능에 따라 조정 할 수 있습니다.
길이: 열 교환기의 설계에 따라 지정된 길이로 제조됩니다.

적용 및 이점:

일반적인 신청 분야는 다음과 같습니다.

1열 교환기: A179 임베디드 핀 튜브는 장비의 열 전달 효율을 높이기 위해 열 교환기에 널리 사용됩니다.튜브의 표면에 내장 된 지느러미는 더 큰 표면 영역을 허용, 더 효율적으로 열을 전달하는 데 도움이 됩니다.

2. 공기 냉각 열 교환기: A179 임베디드 핀 튜브는 공기 냉각 열 교환기에 대한 이상적인 선택입니다. 이 핀 튜브는 효율적인 열 전달을 촉진하는 큰 표면을 가지고 있습니다.공기 냉각 열 교환기에 중요한 역할을 할 수 있습니다. 열을 옮길 수 있는 부차 매체가 없는 곳이죠..

3부식 저항성: A179 튜브 재료는 좋은 부식 저항성으로 알려져 있습니다. 내장 핀은 부식 저항성을 높이고 침식을 줄입니다.

4경제: A179 튜브 재료는 경제적이므로 다양한 열 전달 응용 프로그램에 이상적인 선택입니다. 튜브 표면에 내장 된 지느러미는 더 큰 표면을 허용합니다.전체 열 성능을 향상시키는, 경제적이고 효율적인 옵션입니다.

5컴팩트 디자인: A179 임베드 핀 튜브의 표면에 내장 된 지느러미가 컴팩트한 디자인을 허용하여 공간이 제한되어있는 이상적인 선택입니다.그리고 높은 열효율이 필요합니다..

사양:

갈라진 G형 핀 튜브는 두 가지 다른 재료로 결합됩니다.




경쟁 우위:
높은 기계 결합:
G형 지느러미는 기본 튜브에 내장되어 있으며, 좋은 열 접촉과 효율적인 열 전달을 보장하는 강력한 기계 결합을 제공합니다.

내구성:
G형 지느러미의 기계적 결합은 열순환과 기계적 스트레스에 대한 저항성을 향상시켜 튜브의 수명과 신뢰성을 높입니다.

더 나은 열 전달:
L형 지느러미와 비슷하게, G형 지느러미는 또한 표면 면적을 증가시켜 튜브의 전체 열 전달 효율을 향상시킵니다.

핑크 섹션 손상 저항:
G형 지느러미의 내장 설계로 인해 물리적 충격이나 진동으로 인한 손상에 덜 취약하여 거친 환경에 적합합니다.

부식 보호:
G형 지느러미는 A179 기본 튜브를 부식 환경으로부터 보호하여 부식 위험을 줄이고 튜브의 수명을 연장합니다.

열 확장이 가능한 공간:
G형 지느러미의 설계는 어느 정도의 열 확장과 수축을 허용하며, 이는 다양한 온도에서 유용하게 사용될 수 있습니다.

유지보수 효율성:
G형 핀 튜브의 견고한 구조로 인해 유지 보수 요구가 낮아지고 정지시간과 운영 비용이 줄어들기도 합니다.

다양성:
G형 핀 튜브는 높은 효율성과 내구성 때문에 공기 냉각 열 교환기, 경제화기 및 보일러와 같은 다양한 응용 분야에서 사용될 수 있습니다.
