| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASME SA192, ASME SA210 GR.A1, B, C, |
| 최소 주문 수량: | 1PC |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 플라스틱 캡과 층 나무로 된 케이스 /Iron Case/ 번들 |
| 배달 시간: | 10days-> |
| 지불 조건: | T/T, L/C |
| 탄소강 튜브: | A179, A192, SA210 Gr A1/C, A106 Gr B, A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb, DIN 17175 St35.8 | OD: | 25-63MM |
|---|---|---|---|
| FPI: | 8-30mm | 핀 높이: | <200mm |
| 핀 두께: | 1.5-3.5mm | ||
| 강조하다: | A192 평방 핀 튜브,Economizers square fin Tube |
||

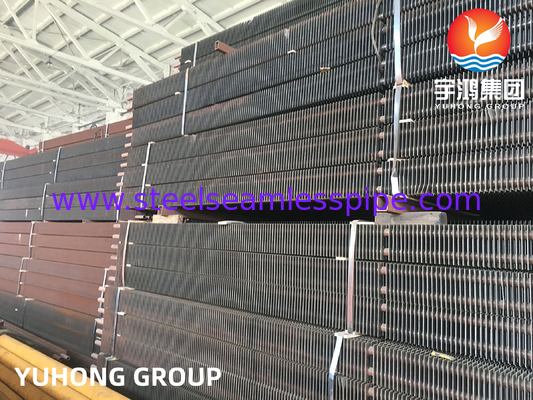

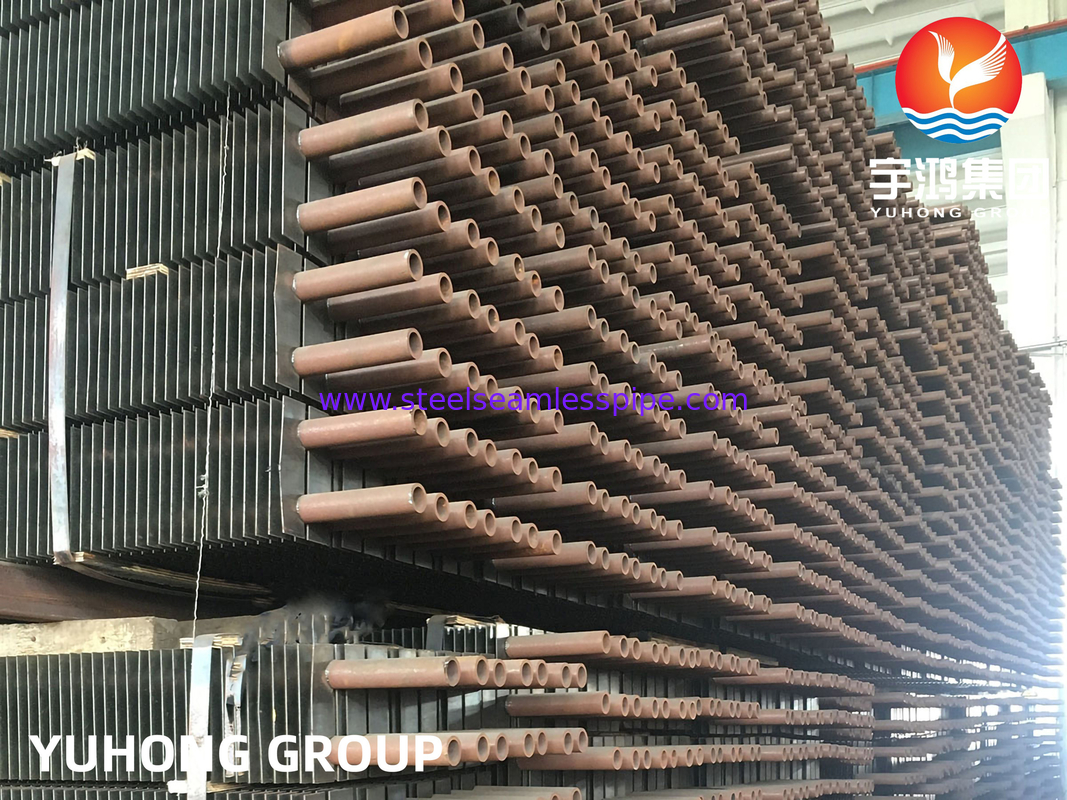

ASTM A192 탄소제철 HH형 평면 핀 튜브
HH 핀드 튜브 경제제에는 정사각형 톱니가 있으며, 톱니 길이는 기본 튜브의 두 배로 되어 난방 표면 면적을 높인다.

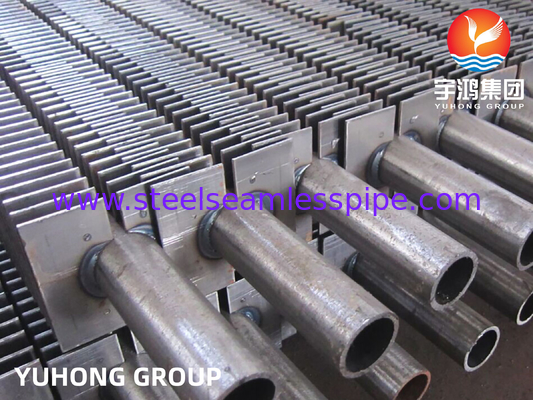

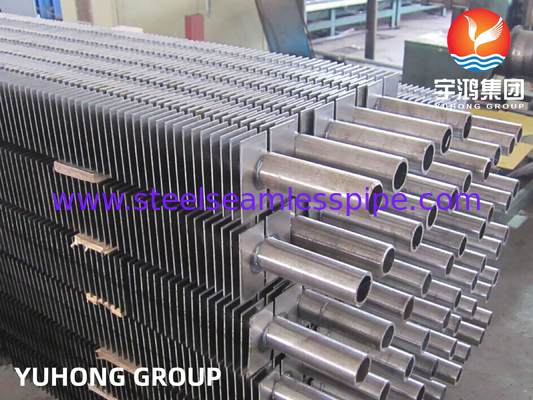

직사각형 핀은 두 개의 강철 기지 튜브에 용접되어 HH 또는 Double H Fin 타입 튜브를 형성합니다. HH 핀 튜브에서 사용되는 용접 과정은 플래시 저항 용접을 포함합니다.높은 핵융합률을 초래합니다., 용접의 우수한 견고성, 그리고 좋은 열 전도성.
이 유형의 경제기는 더 긴 튜브 라인 애플리케이션에 적합한 견고한 구조로 알려진 듀얼 튜브 "더블 H" 핀 튜브를 생산 할 수 있습니다.
| 소재 | 등급 |
| 탄소 강철 튜브 | A179, A192, SA210 Gr A1/C, A106 Gr B, A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb, DIN 17175 St35.8 St45.8, EN 10216 P195 P235 P265, GB/T3087 Gr10 Gr20, GB/T5310 20G 20MnG |
| 금속 튜브 | A209 T1 T1a,A213 T2 T5 T9 T11 T12 T22 T91,A335 P2 P5 P9 P11 P12 P22 P91,EN 10216-2 |
| 스테인레스 스틸 튜브 | TP304/304L, TP316/TP316L TP310/310S TP347/TP347H |
| 구리 튜브 | UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
| 티타늄 튜브 | B338 Gr 2 |
| 종류 | 설명 | 기본 튜브 | 핀 사양 (mm) | ||
| 과다 투여 (mm) | 핀 피치 | 날개 높이 | 지느러미 두께 | ||
| 내장 | G형 핀 튜브 | 16-63 | 2.1-5 | <17 | - 0번4 |
| 엑스트루레이션 | 단금속 합금금속 | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| 낮은 핀 튜브 T형 핀 튜브 | 10~38 | 0.6-2 | <1.6 | - 0번3 | |
| 목재 튜브 | 16-51 | 8-30 | <2.5 | / | |
| 상처 | I/kl/ll 타입 핀 튜브 | 16-63 | 2.1-5 | <17 | - 0번4 |
| 문자열 | 스턴트 핀 튜브 | 25~38 | 2.1-3.5 | <20 | 0.2-0.5 |
| U형 | U형 튜브 | 16 ~ 38 | / | / | / |
| 용접 | HF 용접 플린 튜브 | 16-219 | 3-25 | 5-30 | 0.8-3 |
| H/HH형 핀 튜브 | 25~63년 | 8-30 | <200 | 1.5-3.5 | |
| 톱니 튜브 | 25-219 | 8-30 | 5-35 | φ5-20 | |
주요 사양
장점
핀 튜브 사용의 주요 장점은 튜브 벽을 통해 더운 액체에서 더 차가운 액체로 열 전달을 향상시키는 데 있습니다.이것은 내부 표면 면적에 비해 외부 표면 면적을 증가시켜 달성됩니다.핀 튜브는 특히 튜브 내부의 유체의 열 전달 계수가 튜브 외부의 유체의 열 전송 계수를 크게 초과할 때 더 나은 열 전달 속도를 제공합니다.
핀트 튜브를 사용함으로써 전체 열 전달 속도가 증가하여 주어진 응용 프로그램에 필요한 튜브의 총 수를 줄입니다.장비의 크기를 줄이고 장기적으로 프로젝트 비용을 줄일 수 있습니다.많은 경우, 한 개의 핀 튜브는 비용과 부피의 일부로 여러 개의 맨 튜브를 대체 할 수 있습니다.
핀 튜브는 공기 열 교환기와 같은 튜브 벽을 통해 뜨거운 액체와 차가운 액체 사이에 열이 전달되는 응용 분야에서 특히 유용합니다.핑크가 제공하는 더 큰 표면 면적은 튜브의 바깥쪽에 있는 낮은 열 전달 계수를 보완하는데 도움이 됩니다.핑네드 튜브 교환기의 흐름 패턴은 일반적으로 크로스플로우이지만 평행 흐름 또는 역류도 될 수 있습니다.
전체적으로, 지느러미는 열 교환 튜브의 효과적인 표면 면적을 증가시키기 위해 필수적입니다.특히 튜브의 외부 표면에 열 전달 계수가 내부면보다 훨씬 낮을 때핀 튜브는 일반적으로 액체에서 가스, 증기에서 가스 (예: 증기에서 공기 열 교환기) 로 열을 전송하는 데 사용되며 열 유체에서 공기 열 교환기.
열 전달의 효율은 유체 사이의 온도 차이, 열 전송 계수 및 관련된 유체의 노출 표면에 달려 있습니다.
