| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | ASTM A312 TP304, TP304L, TP316L, TP317L, TP321, TP347, TP347 |
| 최소 주문 수량: | 500kg |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 고객 요구 사항에 따르면 / 나무 상자 포장 /는 상자 포장을 다림질합니다 |
| 배달 시간: | 15-30days |
| 지불 조건: | 보자마자 전신환, L/C (신용장) |
| 공급 능력: | 달 당 500톤 |
| 물질 등급: | TP304, TP304L, TP316L, TP317L, TP321, TP347, TP347 | 기준: | ASTM A312, JIST 3459, GOST 9941, EN 10216-5, DIN 17456 |
|---|---|---|---|
| 인증서: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 | 제 3자 감사: | TUV, BV, GL, DNV, ABS, LR인 SGS |
| 적용: | 열교환기, 콘덴서, 증발기 | 핀 높이: | 12.7 밀리미터 내지 30 밀리미터 또는 주문 제작됩니다 |
| 핀 길이: | 맞춤형 | 핀 피치: | 맞춤형 |
| 핀 두께: | 1.2mm ~ 2.5mm 또는 맞춤형 | 핀 형태: | 루버, 일반, 톱니 모양, HFW |
| 소재: | 구리, 알루미늄, 스테인레스 스틸, 합금강, 탄소강 | 형태: | 라운드, 스퀘어, 사각형 |
| 튜브 재료: | 구리, 알루미늄, 스테인레스 스틸, 합금강, 탄소강 | ||
| 강조하다: | 11Cr 스테인리스 스틸 튜브,TP347 고주파 용접 핀 튜브,보일러 고주파 용접 핀 튜브 |
||

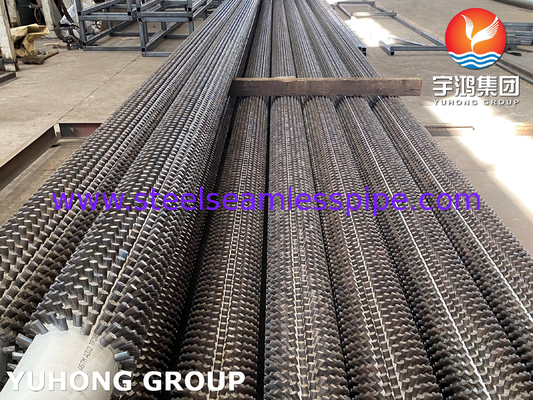

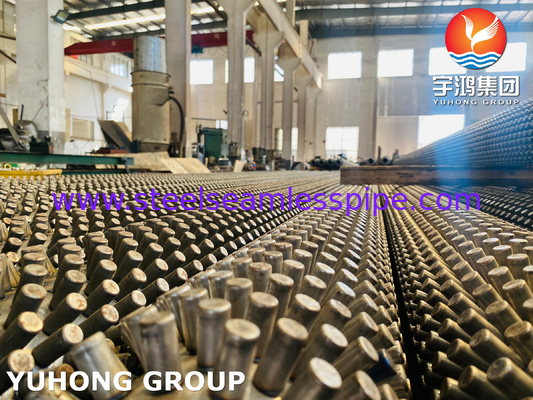

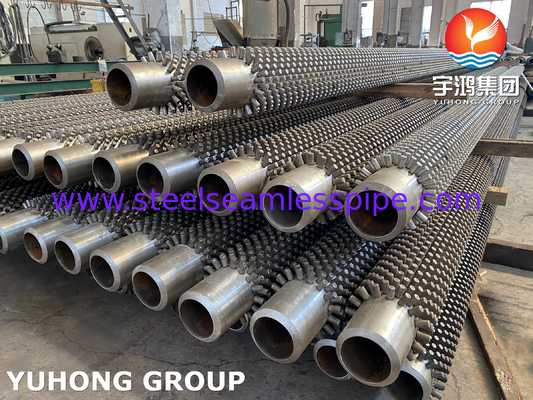

TP347 스터드 핀 튜브 고주파 용접 타입 11Cr 핀, 화로용
스터드 핀 튜브는 튜브에 연속적인 핀 스트립을 나선형으로 감아 제조됩니다. HF 저항 용접은 일반적으로 400kHz의 주파수를 사용합니다. 핀은 튜브 주위에 감겨져 연속적으로 용접됩니다. 핀 스트립은 튜브에 나선형으로 감겨져 고주파 전기 공정을 사용하여 나선형 뿌리를 따라 베이스 튜브에 연속적으로 용접됩니다. 핀 스트립은 장력을 받아 수평으로 제한되어 튜브 주위에 성형되면서 베이스 튜브 표면과 강력하게 접촉하도록 합니다. 연속 용접은 핀 스트립이 가스 금속 아크 용접 공정을 사용하여 튜브 직경 주위로 구부러지기 시작하는 지점에서 적용됩니다.
튜브 또는 튜브 크기에 따라 튜브 단위 길이당 필요한 열 전달 표면적은 적절한 핀 높이, 핀 두께 및/또는 미터당 핀 수를 결정하여 얻을 수 있습니다.
베이스 튜브 세부 정보
핀 세부 정보
스터드 튜브의 특징
이음매 없는 강철 튜브는 주로 보일러 및 용광로에 사용됩니다. 부식성 환경에서 주로 사용됩니다. 석유화학 산업에서 더 밀도가 높은 원유는 스파이크 튜브를 통과합니다. 열은 튜브 외부에서 발생합니다. 튜브의 다른 쪽 끝에서 액체 제품을 얻고, 이 제품은 이후 가공을 위해 보내집니다.
스터드 튜브는 또한 수관 보일러에도 사용됩니다. 물을 가열하는 데 도움이 됩니다. 스터드 튜브는 타원형이며 보일러에 용접됩니다.
나사산 파이프를 사용하면 베어 파이프의 사용이 줄어듭니다. 하나의 나사산 파이프의 열 전달 표면이 4~10개의 베어 파이프의 열 전달 표면을 대체할 수 있기 때문입니다.
가혹한 연료를 사용하여 환경에 손상을 줄 수 있는 경우 나사산 튜브를 사용할 수 있습니다. 부식을 방지하기 위해 스터드 파이프의 외부 표면을 코팅하거나 보호층으로 처리할 수 있습니다.
리벳 튜브는 침식 최소화를 위해 소다회 보일러 및 유동층 반응기에도 사용됩니다.
또한 제철소, 공기 냉각기, 발전소, 열교환기 등에도 사용됩니다.
스터드 파이프 크기 및 재질
| 튜브 O.D.: | 25~355.6 (mm) | 1”~14”(NPS) |
| 튜브 벽 두께: | 3.5~28.6 (mm) | 0.14”~1.1” |
| 튜브 길이: | ≤25,000 (mm) | ≤82 ft |
| 스터드 직경: | 6~25.4 (mm) | 0.23”~1” |
| 스터드 높이: | 10~50.8 (mm) | 0.4”~2” |
| 스터드 피치: | 8~30 (mm) | 0.3”~1.2” |
| 스터드 모양: | 원통형, 타원형, 둥근형, 렌즈형 | |
| 스터드와 튜브 표면 각도: | 수직, 각진, 엇갈린 열 | |
| 스터드 재질: |
C.S. (가장 일반적인 등급은 Q235B) S.S. (가장 일반적인 등급은 AISI 304, 316, 409, 410, 321,347) A.S. |
|
| 튜브 재질: |
C.S. (가장 일반적인 등급은 A106 Gr.B) S.S. (가장 일반적인 등급은 TP304, 316, 321, 347) A.S. (가장 일반적인 등급은 T/P5,9,11,22,91) |
|
| * 이 표는 당사의 기능을 일반적인 지침으로 사용하며, 기타 맞춤형 사례에 대해서는 전화 문의하십시오. | ||
응용 분야
전력 산업
석유화학 산업
제지 산업
기타 분야
