원래 장소: | 중국 |
브랜드 이름: | YUHONG |
인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
모델 번호: | ASTM A210 등급 A1 내장형 핀 튜브 |
최소 주문 수량: | 10PCS |
---|---|
가격: | Negotiable |
포장 세부 사항: | 플라스틱 캡과 Requirements/ 층 나무로 된 Case/ 철이 Case/ 번들 |
배달 시간: | 양에 의존합니다 |
지불 조건: | 전신환, L/C (신용장) |
공급 능력: | 달 당 1000 톤 |
튜브 소재: | ASTM A210 등급 A1 | 핀 형태: | 내장됩니다 |
---|---|---|---|
핀 소재: | AL 1060년 | 적용: | 열교환기 / 히터 부분 |
하이 라이트: | ASTM A210 내장 핀 튜브,탄소 강철 G형 핀 튜브,Al 1060 내장 핀 튜브 |

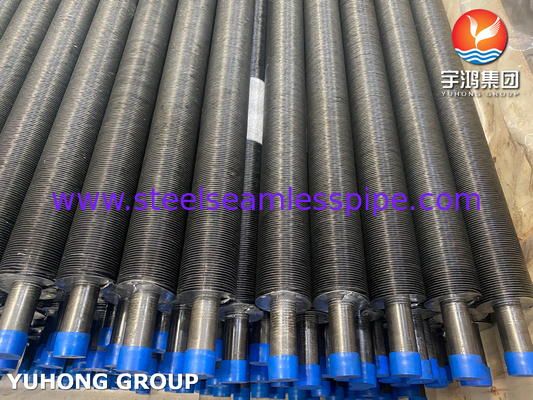

탄소 강철G형 플린 튜브 ASTM A210 A1 Al 1060 등급
개요:
G 류 알루미늄 내장 핀 튜브는 열 교환기의 중요한 부분이며, 특히 알루미늄으로 만든 핀 튜브는 가볍고 제조가 쉽습니다.그리고 일반적으로 열 교환 장치에 사용됩니다..
임베디드 핀 튜브의 주요 설계 특징은 톱니가 튜브에 잘라진 나선 경로로 삽입되고 용접되는 것을 포함합니다. G 핀은 더 높은 온도에서 사용할 수 있으며 매우 내구적입니다.
내장 핀은 높은 열 사이클 또는 높은 온도에서 사용하기에 가장 적합하며 핀 쪽이 정기적으로 청소 될 때 사용됩니다.이 유형의 지느러미는 최소 벽 두께가 1.65mm로 구도를 수용 할 수 있습니다. 그러나, GG 타입의 지느러미는 최대 400°C의 온도를 견딜 수 있으며, 더 나은 전도성을 위해 탄소 강철 지느러미를 통합 할 수 있습니다.
제조 과정
특히 G형 핀 튜브는 특정 폭과 깊이를 가진 나선 굴곡으로 강철 튜브에 미리 가공되고, 알루미늄 스트립이 장비의 강철 튜브에 삽입됩니다.롤링 과정에서, 특정 사전 꽉 힘 때문에, 철강 스트립은 정사선 구석에 단단하게 꽉 잡히고, 따라서 철강 스트립과 철강 파이프 사이의 특정 접촉 영역을 보장합니다.
강철 스트립의 반사 및 떨어지는 것을 방지하기 위해, 강철 스트립의 두 끝은 강철 파이프에 용접되어야 합니다.강철 스트립과 나선 구간 사이에 특정 반작용이 있어야만약 반작용이 너무 작아서 간섭을 일으키면, 인레이 프로세스가 원활하게 진행되기 어렵다.
또한, 윙 스틸 벨트는 항상 특정 반향을 가지고, 결과적으로, 스틸 벨트와 나선 구도의 하단 표면은 잘 결합 할 수 없습니다.인플레이 핀은 일반 장비에서 수행 할 수 있습니다., 그리고 비용은 높지 않습니다.
A210 A1급 화학적 성분
등급 |
C (max) |
원 |
시 (min) |
P (max) |
S (max) |
A1 |
0.27 |
최대 0.93 |
0.10 |
0.035 |
0.035 |
기계적 특성
등급 |
팽창 강도 (Mpa) |
양력 (Mpa) |
연장 (%) |
A1 |
≥415 |
≥255 |
≥ 30 |
G형 내장 핀 튜브 빠른 세부 사항:
코어 튜브 재료:
1탄소 강철: A179, A192, SA210 Gr A1/C, A106 Gr B
2스테인리스 스틸: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3구리: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
핀 재료:
1알루미늄 (Alu)1100알루1060
2구리
3강철
핀 타입: 고체 평면
핀 튜브 타입: G 타입 내장
외부 지름 (OD): 16mm 최소 ~ 50.8mm 최대
파이프 길이는 최대 18000mm입니다.
날개 높이: 최대 16.5mm
핀 두께: 일반적으로 0.4mm ~ 0.6mm
피인 피치: 최소 2.1mm (12FPI)
표면 보호: 두 맨 끝은 금속 또는 알루미늄으로 되어 있으며, 전기 스프레이 아크 시스템 코팅으로 금속화되어야 합니다.
부속품: 튜브 지원 상자, 클램프 또는 사이즈 상자 (소재: 알루미늄, 아연 및 스테인리스 스틸)
신청서
-약품 장비
- 화학 장비
- 해수 장비
- 열 교환기
- 콘덴서
- 펄스 및 종이 산업
-오프해 석유 굴착 회사
- 전력 생산
- 석유화학
- 가스 처리
