| 원래 장소: | 중국 |
| 브랜드 이름: | YUHONG |
| 인증: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| 모델 번호: | 돌출성형 핀 관 |
| 최소 주문 수량: | 100KGS |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 30일 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 고객의 요구에 따르면 |
| 소재: | 탄소강, 스테인레스 스틸, 구리, 합금 | 핀 소재: | 알루미늄 |
|---|---|---|---|
| 튜브 직경: | 8-51mm | 베어 튜브 두꺼운: | 맞춤형 |
| 핀 높이: | 17mm 최대 | 핀 두께: | 00.2mm-0.4mm |
| 핀 피치: | 2.1-5mm | 길이: | 6m, 12m, 또는 필요에 따라 |

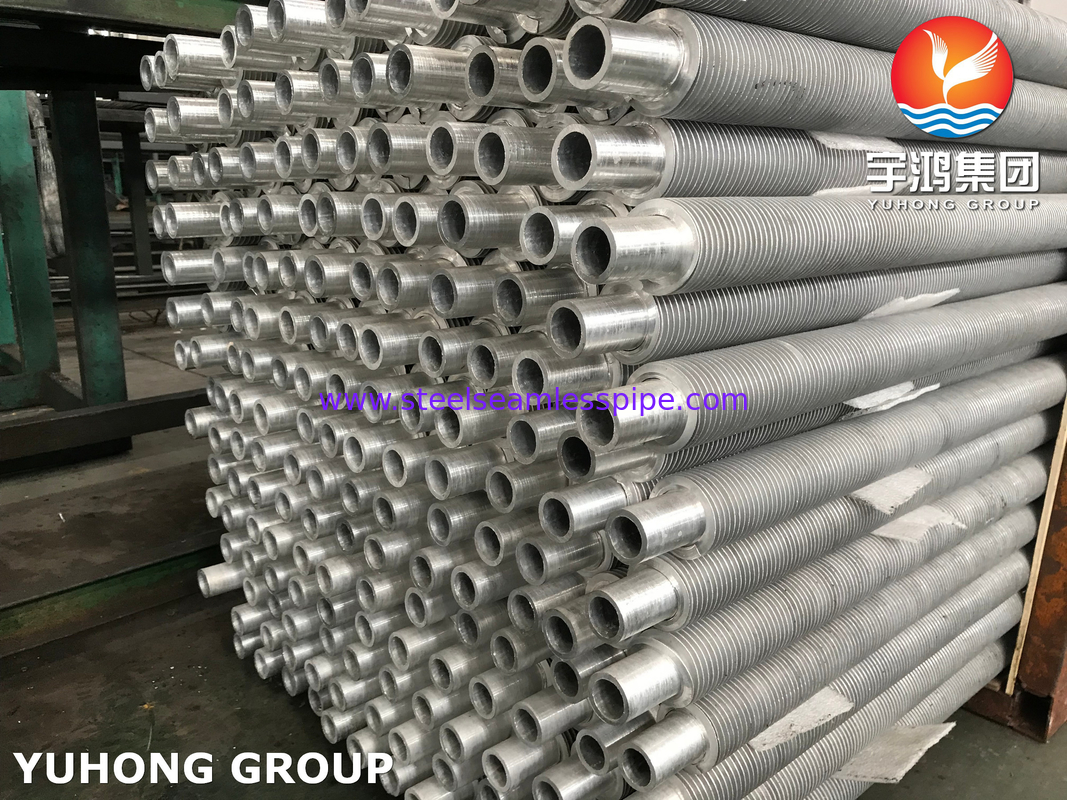

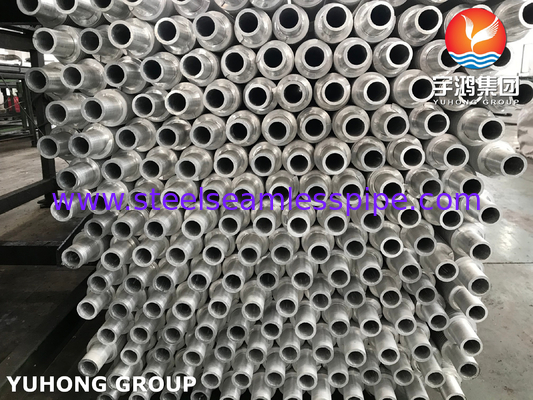

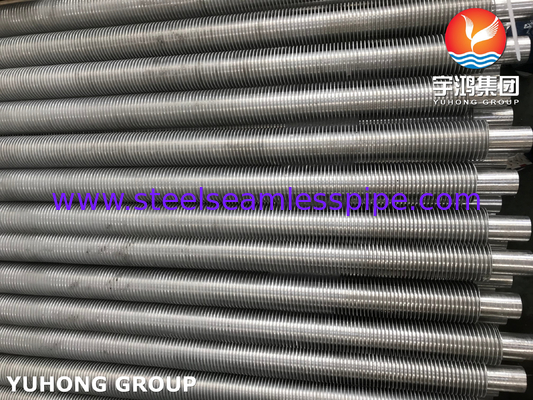

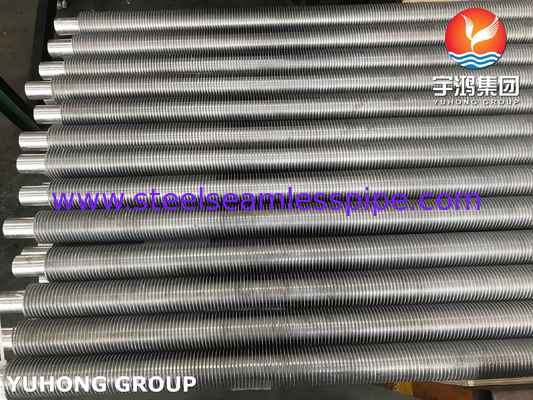

ASTM A312 ASME SA312 열 교환기용 스테인리스 스틸 합금 금속 추출 핀 튜브
복합 금속 진압 핀 튜브는 진압 과정을 통해 두 가지 다른 금속을 결합하는 비메탈 열 교환기 구성 요소입니다. 일반적으로, this process involves a base tube (such as carbon steel or stainless steel) and fins made of a more thermally conductive or corrosion-resistant metal (such as aluminum) that are bonded during the manufacturing process.
알루미늄 지느러미 물질은 먼저 기본 튜브의 외부에 적용되고 그 다음 기본 튜브의 외부 표면에서 직접 지느러미를 형성하기 위해 다이를 통해 압축됩니다.
이 유형의 지느러미는 높은 성능의 지느러미를 가진 저렴한 기본 재료를 사용하여 비용 효율성을 높이고 재료 활용을 최적화 할 수 있습니다.
알루미늄 지느러미 의 탁월 한 장점
(1) 높은 열전도성
우수한 열전도: 알루미늄의 열전도 (약 237 W/m·K) 는 강철의 열전도 (약 50 W/m·K) 보다 훨씬 높습니다.기체 튜브에서 지느러미 표면으로 열을 빠르게 전송할 수 있습니다., 전체 열 교환 효율을 크게 향상시킵니다.
균일 열 분산: 알루미늄의 균일 열 전도성은 지역 뜨거운 지점을 줄이고 과도한 온도 경사로 인해 기본 튜브의 변형을 방지 할 수 있습니다.
(2) 가벼운 디자인
낮은 밀도: 알루미늄의 밀도 (2.7g/cm3) 는 강철의 1/3에 불과합니다.특히 무게에 민감한 애플리케이션에 적합합니다 (예: 공기 냉각기 및 차량에 장착된 열 교환 시스템), 구조적 지원 비용을 줄입니다.
(3) 부식 저항성
천연 산화 보호: 밀도가 높은 산화물 필름 (Al2O3) 이 알루미늄 표면에 쉽게 형성되며 대기, 수증기 및 약한 산성 환경의 부식에 저항합니다.서비스 수명을 연장.
소금 스프레이 저항성: 해양 또는 해안 환경에서 일반 탄소 강철보다 더 잘 작동하며 응축기 및 해수 해소화 장비에 적합합니다.
(4) 경제성
통제 가능한 비용: 알루미늄의 가격은 구리 및 스테인리스 스틸보다 낮으며, 가공 에너지 소비는 낮으며, 명백한 포괄적인 비용 이점이 있습니다.
낮은 유지보수 비용: 부식 저항성 때문에 코팅 또는 교체 필요성이 감소합니다.
열 교환기의 성능 저하는 본질적으로 시간이 지남에 따라 발생하는 두 가지 현상으로 인해 발생합니다.
| 종류 | 설명 | 기본 튜브 | 핀 사양 (mm) | ||
| 과다 투여 (mm) | 핀 피치 | 날개 높이 | 지느러미 두께 | ||
| 내장 | G형 핀 튜브 | 16-63 | 2.1-5 | <17 | - 0번4 |
| 엑스트루레이션 | 단금속 합금금속 | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| 낮은 핀 튜브 T형 핀 튜브 | 10~38 | 0.6-2 | <1.6 | - 0번3 | |
| 목재 튜브 | 16-51 | 8-30 | <2.5 | / | |
| 상처 | I/kl/ll 타입 핀 튜브 | 16-63 | 2.1-5 | <17 | - 0번4 |
| 문자열 | 스턴트 핀 튜브 | 25~38 | 2.1-3.5 | <20 | 0.2-0.5 |
| U형 | U형 튜브 | 16 ~ 38 | / | / | / |
| 용접 | HF 용접 플린 튜브 | 16-219 | 3-25 | 5-30 | 0.8-3 |
| H/HH형 핀 튜브 | 25~63년 | 8-30 | <200 | 1.5-3.5 | |
| 톱니 튜브 | 25-219 | 8-30 | 5-35 | φ5-20 | |
적용
에어쿨러
전력 발전소에서 증기 터빈의 배기가스 증기 응축 및 석유화학 공장에서의 공정 가스의 냉각은 알루미늄 지느러미의 가볍고 대기성 진식 저항에 의존합니다..
에어컨 및 냉각 시스템
증발기와 응축기에 있는 알루미늄 핀 튜브는 장비 무게를 줄이고 에너지 효율 비율 (COP) 을 향상시킬 수 있습니다.
신에너지 차량의 열 관리
배터리 냉각기와 모터 라디에이터는 알루미늄 지느러미의 가벼운 장점을 사용하여 주행 거리를 확장합니다.
산업 폐기물 열 회수
연소 가스 폐열 회수 장치에서 알루미늄 지느러미는 산성 이슬점 부식에 저항하며 복잡한 작업 조건에 적응 할 수 있습니다.
